sentec Digital Monitoring System Bedienungsanleitung Seite 4

1
00:06
75
40.8
25
-15 min
100% AD 7.8h 42.0 10
+
°C
RHP
–
14
19
2
40.1 50
30
PCO2
mmHg
10
99
-0.7 100
85
%SpO2
B
PI
1.0
-0.7
86
140
50
PR
bpm
0 min
[Max Mustermann] 2011-02-10 14:38:34
13
15 16
20 21
3 4 6
5 7
11 9
12 10 8
17 18
22 23 24

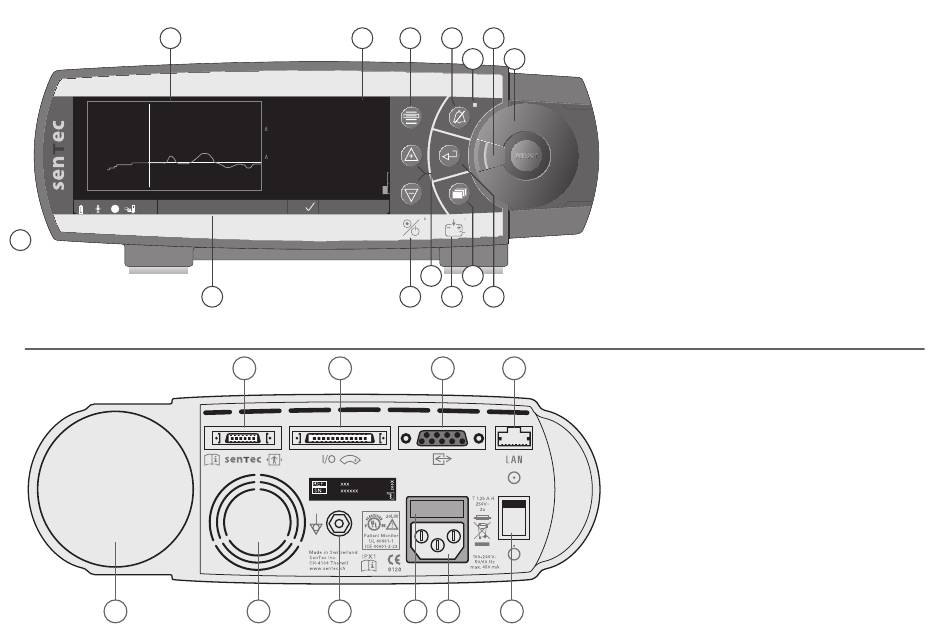

1
Trend Anzeige
2
Numerische Anzeige
3
Taste Menü/Ebene zurück
4
Alarmstummschaltungstaste
5
Alarmstummschaltungsleuchte (gelbe LED)
6
Türverschluss
7
Tür der Docking Station
8
Eingabetaste
9
Anzeigetaste
10 Netzstrom-/Akkuleuchte
(grün/gelbe LED)
11 AUF/AB-Tasten
12 EIN/AUS-Leuchte (grüne LED)
13 Statusanzeige
14 Lautsprecher (auf der Geräteseite)
15 Sensor-Anschlussbuchse
16 Multifunktionale I/O-Schnittstelle
(Schwesternruf & Analoger Ausgang)
17 Serielle Datenschnittstelle (RS-232)
18 Netzwerkanschluss (LAN)
19 Gasfl ascheneinschub
20 Lüfter
21 Masse (Erde)
22 Sicherungsfach
23 Netzanschluss
24 EIN/AUS-Schalter
