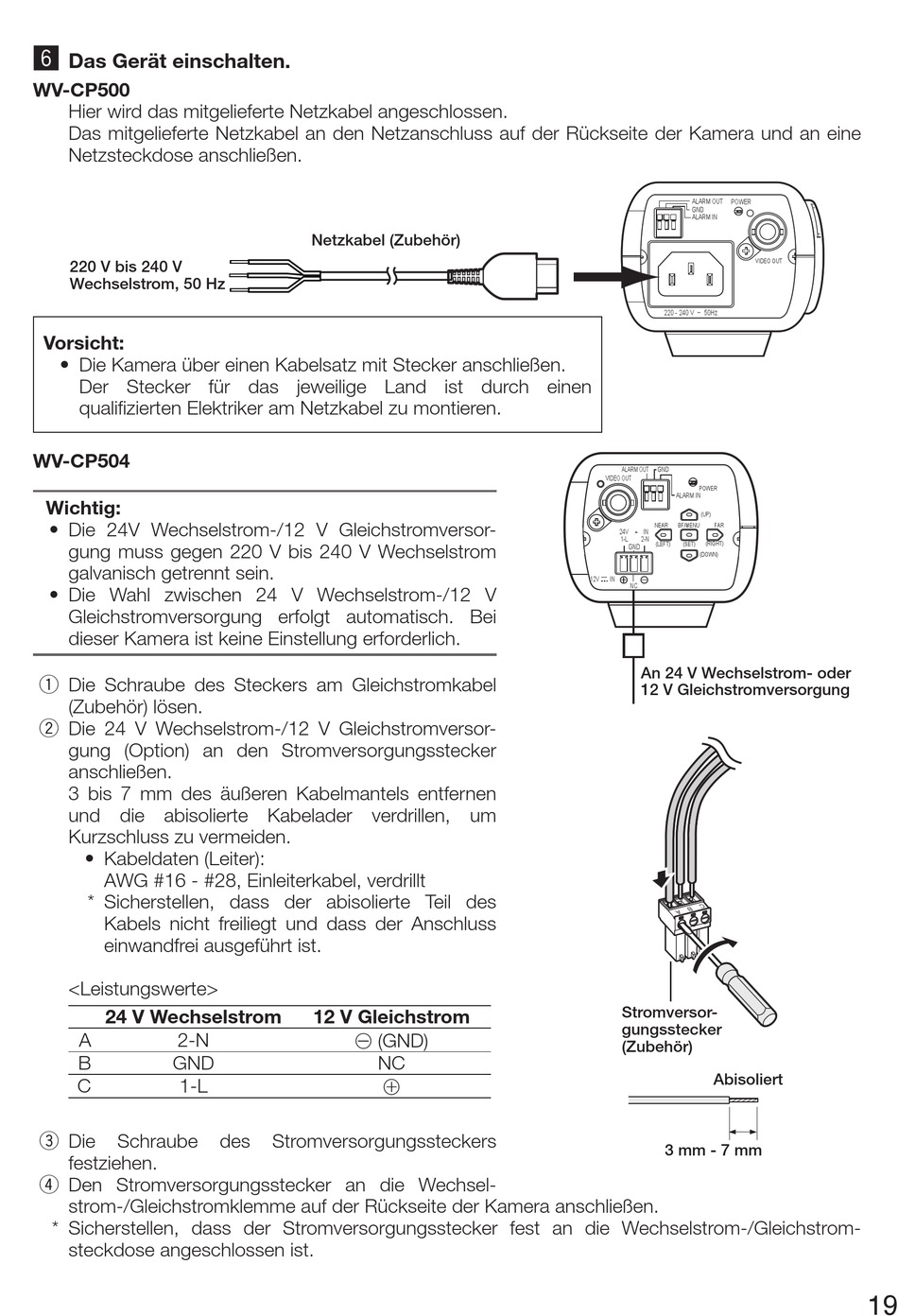

Das Gerät einschalten.
WV-CP500
Hier wird das mitgelieferte Netzkabel angeschlossen.
Das mitgelieferte Netzkabel an den Netzanschluss auf der Rückseite der Kamera und an eine
Netzsteckdose anschließen.
220 V bis 240 V
Wechselstrom, 50 Hz
Vorsicht:
• Die Kamera über einen Kabelsatz mit Stecker anschließen.
Der Stecker für das jeweilige Land ist durch einen
qualifizierten Elektriker am Netzkabel zu montieren.
WV-CP504
Wichtig:
• Die 24V Wechselstrom-/12 V Gleichstromversor-
gung muss gegen 220 V bis 240 V Wechselstrom
galvanisch getrennt sein.
• Die Wahl zwischen 24 V Wechselstrom-/12 V
Gleichstromversorgung erfolgt automatisch. Bei
dieser Kamera ist keine Einstellung erfor derlich.
q Die Schraube des Steckers am Gleichstrom kabel
(Zubehör) lösen.
w Die 24 V Wechselstrom-/12 V Gleichstromversor-
gung (Option) an den Stromversorgungs stecker
anschließen.
3 bis 7 mm des äußeren Kabelmantels entfernen
und die abisolierte Kabelader ver drillen, um
Kurzschluss zu vermeiden.
• Kabeldaten (Leiter):
AWG #16 - #28, Einleiterkabel, verdrillt
* Sicherstellen, dass der abisolierte Teil des
Kabels nicht freiliegt und dass der Anschluss
einwandfrei ausgeführt ist.
<Leistungswerte>
24 V Wechselstrom
A
2-N
B
GND
C
1-L
e Die
Schraube
festziehen.
r Den Stromversorgungsstecker an die Wechsel-
strom-/Gleichstromklemme auf der Rückseite der Kamera anschließen.
* Sicherstellen, dass der Stromversorgungsstecker fest an die Wechselstrom-/Gleichstrom-
steckdose angeschlossen ist.
Netzkabel (Zubehör)
12 V Gleichstrom
@ (GND)
NC
!
des
Stromversorgungssteckers
ALARM OUT
POWER
GND
ALARM IN
VIDEO OUT
220 - 240 V ~ 50Hz
ALARM OUT
GND
VIDEO OUT
POWER
ALARM IN
(UP)
NEAR
BF/MENU
FAR
24V
~
IN
1-L
2-N
(LEFT)
(SET)
(RIGHT)
GND
(DOWN)
12V
IN
NC
An 24 V Wechselstrom- oder
12 V Gleichstromversorgung
Stromversor-
gungsstecker
(Zubehör)
Abisoliert
3 mm - 7 mm
