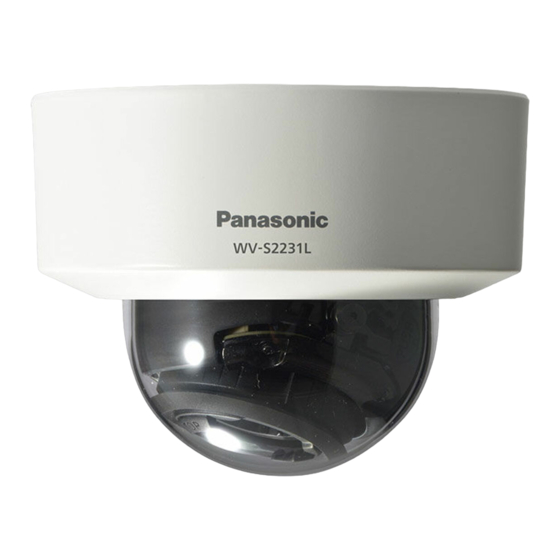

Panasonic WV-S2231L Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Panasonic Anleitungen
  4. Kameras
  5. WV-S2231L
  6. Bedienungsanleitung
Panasonic WV-S2231L Bedienungsanleitung

Panasonic WV-S2231L Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für WV-S2231L:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
WV-S2231L / WV-S2211L
Modell-Nr.
WV-S2131L / WV-S2131
WV-S2111L / WV-S2110
* Informationen zur Installation finden Sie im mitgelieferten Installationshandbuch.
Weiterführende Informationen über die Durchführung der Einstellungen und die
Bedienung der Kamera finden Sie in der Bedienungsanleitung auf der
beigefügten CD-ROM.
Bitte lesen Sie diese Bedienungsanleitung vor dem Anschließen und der Inbetriebnahme dieses Produkts
Die Modellnummer erscheint in diesem Handbuch teilweise in abgekürzter Form.
Wichtige Informationen
aufmerksam durch und halten Sie sie jederzeit griffbereit.
Netzwerkkamera
WV-S2131L
WV-S2131L
WV-S2130

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Panasonic WV-S2231L

Inhaltszusammenfassung für Panasonic WV-S2231L

  • Seite 1 Wichtige Informationen Netzwerkkamera WV-S2231L / WV-S2211L Modell-Nr. WV-S2131L / WV-S2131 WV-S2130 WV-S2111L / WV-S2110 WV-S2131L WV-S2131L * Informationen zur Installation finden Sie im mitgelieferten Installationshandbuch. Weiterführende Informationen über die Durchführung der Einstellungen und die Bedienung der Kamera finden Sie in der Bedienungsanleitung auf der beigefügten CD-ROM.

  • Seite 2: Inhaltsverzeichnis

    Inhalt Beschränkung der Haftung ......................3 Haftungsausschluss ........................3 Vorwort ............................4 Anmerkungen ..........................4 Wesentliche Funktionen ........................ 5 Bedienerhandbücher ........................6 Systemanforderungen für den PC ....................6 Warenzeichen und eingetragene Warenzeichen ................7 Copyright ............................7 Open-Source-Software ......................... 8 Netzwerksicherheit ........................

  • Seite 3: Beschränkung Der Haftung

    DEN PRODUKTE KANN DER INHALT JEDERZEIT KORRIGIERT BZW. ERGÄNZT WERDEN. Haftungsausschluss Panasonic System Networks Co., Ltd. IST UNTER ANDEREM IN KEINEM DER UNTEN AUFGE- FÜHRTEN FÄLLE GEGENÜBER JURISTISCHEN PERSONEN ODER PERSONEN HAFTBAR, ES SEI DENN ES HANDELT SICH UM DEN ERSATZ ODER DIE ZUMUTBARE WARTUNG DES PRO- DUKTS: (1) VERLUSTE ODER SCHÄDEN JEGLICHER ART, EINSCHLIESSLICH UND OHNE EINSCHRÄN-...

  • Seite 4: Vorwort

    Durch folgende Anmerkungen wird darauf hingewiesen, dass bestimmte Funktionen nur bei den angegebenen Modellen zur Verfügung stehen. Funktionen ohne Anmerkungen werden von allen Modellen unterstützt. Nur bei den Modellen WV-S2231L/ WV-S2131L/ WV-S2131 vorhandene Funktionen. S2131L Nur bei den Modellen WV-S2130/WV-S2110 vorhandene Funktionen.

  • Seite 5: Wesentliche Funktionen

    Wesentliche Funktionen Liefert Streams mit hoher Bildqualität bei niedrigen Bitraten dank der Panasonic-eigenen Smart Face Codierungstechnologie* mit H.265-Engine. Dies erlaubt die H.265-Komprimierung zusätzlich zur konventionellen H.264-Komprimierungstech- nologie und reduziert bei Kombination mit der Smart Face Codierung im Vergleich zu unseren Vor- gängermodellen die Datenlast.

  • Seite 6: Bedienerhandbücher

    Bedienerhandbücher Die Produktdokumentation besteht aus den folgenden Dokumenten. • Wichtige Informationen (vorliegendes Dokument): Bietet allgemeine Informationen über das Pro- dukt. • Installationshandbuch: Erläutert die Installation, Montage, Kabelanschlüsse und Einstellung des Sichtfeldes. • Bedienungsanleitung (auf der mitgelieferten CD-ROM): Beschreibungen zu Einstellung und Bedienung der Kamera.

  • Seite 7: Warenzeichen Und Eingetragene Warenzeichen

    WICHTIG: • Zu Informationen über die Verifizierung unterstützter Betriebssysteme und Web-Browsers siehe unsere Website unter (http://security.panasonic.com/support/info/). • Bei Verwendung eines PC, der den obigen Anforderungen nicht entspricht, können Probleme wie langsame Bildgabe oder Steckenbleiben des Browsers auftreten. • Wenn im PC keine Soundkarte installiert ist, erfolgt keine Tonwiedergabe. Je nach Netzwer- kumgebung kann es zu Tonunterbrechungen kommen.

  • Seite 8: Open-Source-Software

    • Siehe die Datei “readme.txt” auf der mitgelieferten CD-ROM zu Einzelheiten über die Lizenzen der Open-Source-Software und den Quellcode. • Beachten Sie bitte, dass Panasonic auf irgendwelche Anfragen bezüglich des Inhalts des Quellcodes nicht antwortet. Netzwerksicherheit Da das Gerät in einer Netzwerkkonfiguration eingesetzt wird, sollten folgende Sicherheitsrisiken...

  • Seite 9: Vorsichtsmaßregeln

    Vorsichtsmaßregeln Keine Fremdkörper einführen. Das Produkt unter keinen Umständen zer- Brände oder Stromschläge können die Folge legen oder verändern. sein, wenn Wasser oder Fremdkörper wie z.B. Andernfalls besteht die Gefahr eines Brandes Gegenstände aus Metall ins Innere des Geräts oder elektrischen Schlags. gelangen.
  • Seite 10 Nur die speziell für das Produkt bestimmte [Zu beachten] Montagehalterung verwenden. Wenn über das Internet auf das Produkt Andernfalls besteht die Gefahr des Herunterfal- zugegriffen werden kann lens, was zu Körperverletzungen oder Unfällen Das Folgende beachten, um unbefugten Zugriff führen kann. zu vermeiden.
  • Seite 11 Schmutz von der Glockenabde- für jegliche direkte oder indirekte ckung zu entfernen. Folgeschäden, die durch einen Ausfall der <WV-S2231L/ WV-S2131L/ WV-S2211L/ Aufzeichnung oder Bearbeitung durch WV-S2111L> Mängel dieses Geräts oder der Spuren von Lichtschutzteilen im Inneren der SD-Speicherkarte entstehen.
  • Seite 12 AVC Patent Portfolio License THIS PRODUCT IS LICENSED UNDER THE AVC PATENT PORTFOLIO LICENSE FOR THE PERSONAL USE OF A CONSUMER OR OTHER USES IN WHICH IT DOES NOT RECEIVE REMUNERATION TO (i) ENCODE VIDEO IN COMPLIANCE WITH THE AVC STANDARD (“AVC VIDEO”) AND/OR (ii) DECODE AVC VIDEO THAT WAS ENCODED BY A CONSUMER ENGAGED IN A...

  • Seite 13: Vorsichtshinweise Zur Installation

    Vorsichtshinweise zur Installation Panasonic übernimmt keine Verantwortung für Verletzungen oder Sachschäden, die aus der Installation oder Bedienung resultieren, die nicht wie in dieser Dokumentation beschrieben ausgeführt werden. Informationen zur Installation finden Sie im mitgelieferten Installationshandbuch. Das Produkt muss entsprechend dem...
  • Seite 14 Festziehen der Schrauben Einstellung von Zeit/Datum • Schrauben und Bolzen müssen mit dem Uhrzeit und Datum müssen vor der Inbetrieb- für das Material und die Stärke der Ein- nahme des Produkts eingestellt werden. Zu baufläche geeigneten Anzugsmoment fest- den Einstellungen siehe die Bedienungsanlei- gezogen werden.

  • Seite 15: Teile Und Funktionen

    MONITOR OUT-Klemme Bildschirm oben Netzkabelstecker (Zubehör) (werksseitig auf: NTSC-Monitor eingestellt) (TOP) 12 V-Gleichstromversorgungsklemme *1 Die Datenmatrix ist eventuell nicht mit allen Scanner-Apps lesbar. In diesem Fall die folgende Webseite durch direkte Eingabe der unten angegebenen URL öffnen: http://security.panasonic.com/support/qr_sp_select/...
  • Seite 16 [Kameragehäuse (fortgesetzt)] * Die Abbildung zeigt die WV-S2130. Eingebautes Mikrofon S2130 Schwenkplatten-Fixierschraube mit Unterlegscheibe Anzeigen und Tasten Richtungsmarkierung zur Installation (FRONT⇩) (☞ Seite 21) • FRONT soll auf die Vorderseite der Kamera weisen (die Seite mit dem Panasonic-Logo).
  • Seite 17 ■ Klemmen * Die Abbildung zeigt die WV-S2131L. q Netzwerkstecker (RJ45) w 12 V-Gleichstromversorgungsklemme S2131L S2111L r Audio-Ausgangsstecker S2131L S2111L e Audio-Eingangsstecker S2131L S2111L t Externe E/A-Klemmen S2131L S2111L y MONITOR OUT-Klemme (werksseitig auf: NTSC-Monitor eingestellt) q Netzwerkstecker (RJ45) Ein Ethernetkabel (Kategorie 5e oder besser) an den Netzwerkstecker anschließen. WICHTIG: •...

  • Seite 18: Audio-Ausgangsstecker

    w 12 V-Gleichstromversorgungsklemme S2131L S2111L Vorsicht: • EIN MIT 12 V GLEICHSTROM GESPEISTES GERÄT MUSS EINE AN GUT ZUGÄNGLICHER STELLE INSTALLIERTE TRENNVORRICHTUNG AUFWEISEN. • NUR AN EINE STROMVERSORGUNG DER KLASSE 2 FÜR 12 V GLEICHSTROM (UL 1310/CSA 223) ODER EINE STROMVERSORGUNG MIT BEGRENZTER EINSCHALT- DAUER ANSCHLIESSEN (IEC/EN/UL/CSA 60950-1).
  • Seite 19 t Externe E/A-Klemmen S2131L S2111L Anmerkung: • Durch entsprechende Einstellung kann Aus, Eingang und Ausgang der externen EXT I/O-Klem- men 2 und 3 vertauscht werden. Siehe die Bedienungsanleitung auf der mitgelieferten CD-ROM zu Einzelheiten über die Einstellungen (“Aus”, “Alarmeingang”, “Alarmausgang” oder “AUX-Ausgang”) der EXT I/O-Klemmen 2 und 3 (ALARM IN2, 3).

  • Seite 20: Anschluss An Ein Netzwerk Über Einen Poe-Hub

    Anschluss an ein Netzwerk über einen PoE-Hub Vor Beginn der Montage die gesamte Systemkonfiguration überprüfen. Folgende Abbildung zeigt ein Beispiel für den Anschluss der Kamera über ein PoE-Gerät (Hub) an das Netzwerk. * An die WV-S2130 und WV-S2110 kann kein Mikrofon und Lautsprecher angeschlossen werden. Aktivlautsprecher Einstellmonitor PoE-Gerät (Hub)

  • Seite 21: Anzeigen Und Tasten

    ■ Anzeigen und Tasten S2131L y SD ON/OFF-Taste q INITIAL SET-Taste (Initialisierung/Umschalttaste NTSC ⇔ PAL) t SD ERROR/AF-Anzeige w LINK-Anzeige u AF-Taste e ACT-Anzeige r SD MOUNT-Anzeige i TELE-Taste o WIDE-Taste SD-Speicherkarteneinschub (SD) S2111L y SD ON/OFF-Taste q INITIAL SET-Taste (Initialisierung/Umschalttaste NTSC ⇔ PAL) t SD ERROR/AF-Anzeige w LINK-Anzeige u AF-Taste...
  • Seite 22 q INITIAL SET-Taste (Initialisierung/Umschalttaste NTSC ⇔ PAL) Zum Initialisieren der Kamera wie unten beschrieben vorgehen. (1) Die Kamera ausschalten. Bei Verwendung eines PoE-Hubs das Ethernetkabel von der Kamera abtrennen. Bei Verwendung einer externen Stromversorgung den Netzkabelstecker (Zubehör) von der 12 V-Gleichstromversorgungsklemme abziehen. S2131L S2111L (2) Die INITIAL SET-Taste gedrückt halten, die Stromversorgung der Kamera einschalten und die...
  • Seite 23 t SD ERROR/AF-Anzeige S2131L S2111L • AF-Einstellung (Autofokus) läuft Blinkt rot (1mal pro Sekunde) • Beginn der Einstellung Leuchtet rot • Eine SD-Speicherkarte wurde erkannt Leuchtet rot → Erlischt • Wenn der SD-Karteneinschub nicht verwendet wird Leuchtet rot → Bleibt rot oder nach dem Start der Kamera eine Störung der SD-Karte erkannt wird AF-Anzeige...

  • Seite 24: Einsetzen/Entnehmen Einer Sd-Speicherkarte

    Einsetzen/Entnehmen einer SD-Speicherkarte * Nur WV-S2231L/ WV-S2131L/ WV-S2131/ WV-S2211L/ WV-S2111L Anmerkung: • Informationen über die Einstellungen für die SD-Speicherkarte finden Sie in der Bedienungsan- leitung auf der mitgelieferten CD-ROM. ■ Einsetzen einer SD-Speicherkarte [1] Die Abdeckung der Kamera entfernen, eine SD-Speicherkarte vollständig in den SD-Speicher- karteneinschub einsetzen, bis ein Klicken zu hören ist.

  • Seite 25: Fehlersuche

    Eine mit der Kamera formatierte SD-Speicherkarte verwenden. S2131L S2111L Andernfalls die Software zum Formatieren der SD-Speicherkarte im PC installieren. Weitere Informationen zu unterstützter Software finden Sie auf unserer Website (http://security.panasonic.com/ support/info/). • Ist die eingelegte SD-Speicherkarte beschädigt? Die Karte gegen eine unbeschädigte austauschen.
  • Seite 26 Symptom Ursache/Abhilfe Seitenverweis • Folgende Punkte überprüfen: • Kamera, Hub oder Peripheriegeräte sind nicht geerdet. • Die Kamera wird in der Nähe einer Starkstromlei- tung betrieben. • Die Kamera wird in der Nähe eines Geräts betrie- Der Audio-Eingang ben, das ein starkes elektromagnetisches Feld enthält oder Radiowellen erzeugt (z.B.

  • Seite 27: Technische Daten

    Stromversorgung* 12 V Gleichstrom S2131L S2111L PoE (IEEE802.3af-konform) Leistungsaufnahme* WV-S2231L/ WV-S2211L/ WV-S2131L/ WV-S2111L 12 V Gleichstrom: 560 mA/Ca. 6,8 W PoE 48 V Gleichstrom: 150 mA/Ca. 7,2 W (Gerät der Klasse 0) WV-S2131 12 V Gleichstrom: 460 mA/Ca. 5,6 W PoE 48 V Gleichstrom: 125 mA/Ca.
  • Seite 28 0,0008 lx (F1,6, Max.Verschlusszeit: Max. 16/30 s, AGC: 11)* 0 lx (F1,6, Max.Verschlusszeit: Aus (1/30 s), AGC: 11, wenn die IR-LED leuchtet) (nur WV-S2231L/WV-S2131L) 0,006 lx (F1,6, Max.Verschlusszeit: Aus (1/30 s), AGC: 11) 0,0004 lx (F1,6, Max.Verschlusszeit: Max. 16/30 s, AGC: 11)*...
  • Seite 29 Max 2/100s, Max 3/120s, Max 1/30s, Max 2/30s, Max 4/30s, Max 6/30s, Max 10/30s, Max 16/30s * Max 2/100s, Max 3/120s sind nur im 30 fps-Modus verfügbar. Farbe/Schwarzweiß: WV-S2231L/ WV-S2211L/ WV-S2131L/ WV-S2111L Aus/ An (Infrarotlicht Aus)/ An (Infrarotlicht An)/ S2131L S2111L...
  • Seite 30 17° (TELE) - 59° (WIDE) [Modus 4:3] Horizontal: 25° (TELE) - 90° (WIDE) Vertikal: 19° (TELE) - 66° (WIDE) Einstellwinkel: WV-S2231L/ WV-S2211L/ WV-S2131L/ WV-S2111L Horizontal: +120° bis –240° Vertikal: +85° bis –30° Bildneigungswinkel-Einstellbereich: ±100° WV-S2131/ WV-S2130/WV-S2110 Horizontal: +120° bis –240°...
  • Seite 31 S2111L Multibildschirm: Auf dem Multibildschirm können bis zu 16 Kamerabilder gleichzeitig dargestellt werden. (einschließlich der Kamera selbst) Kompatibel mit SDXC/ SDHC/ Hergestellt von Panasonic (SD-Geschwindigkeitsklasse 4 oder SD-Speicherkarten* höher) SDXC-Speicherkarte: 64 GB, 128 GB S2131L S2111L SDHC-Speicherkarte: 4 GB, 8 GB, 16 GB, 32 GB...

  • Seite 32: Sonderzubehör

    *7 Eine SD-Speicherkarte hoher Qualität und Haltbarkeit wählen, wenn die darauf gespeicherten Bilder wiederholt mit der automatischen Überschreibfunktion durch neue überschrieben wer- den sollen. *8 Zu Informationen über kompatible Geräte siehe unsere Webseite unter (http://security.panasonic.com/support/info/). Sonderzubehör Deckenmontagehalterung: WV-Q105A Deckenmontagehalterung: WV-Q174B Glockenabdeckung: WV-CR1S (WV-S2231L/WV-S2211L) (Rauchglas) WV-CF5SA (WV-S2131L/ WV-S2131/ WV-S2130/ WV-S2111L/ WV-S2110)
  • Seite 33 Panasonic Corporation http://www.panasonic.com Panasonic System Networks Co., Ltd. Fukuoka, Japan Authorised Representative in EU: Panasonic Testing Centre Panasonic Marketing Europe GmbH Winsbergring 15, 22525 Hamburg, Germany © Panasonic System Networks Co., Ltd. 2016 N1116-0 PGQP2290ZA...
