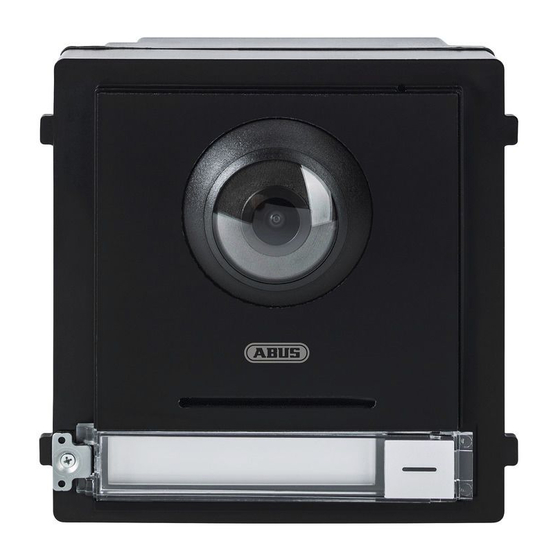

Abus TVHS20000 Schnellanleitung

Lieferumfang • Scope of delivery • Contenu de
la livraison • Leveromvang • Levering
QUICK
1×
GUIDE
Quick
Guide
1×
Benötigtes Zubehör • Required accessories •
Accessoires requis • Benodigde accessoires •
T VH S 2 0 0 0 0
Påkrævet tilbehør
IP-Videomodul für
Türsprechanlage IP Video
Module for Intercom
Module vidéo IP pour
interphone de porte
TVHS20200
1×
IP-videomodule voor
deurintercom
IP-videomodul til
dørintercom
TVHS20130/40/50
1×
Empfohlenes Zubehör • Recommended
accessories • Accessoires recommandés •
Aanbevolen accessoires • Anbefalet tilbehør
ITAC10100
1×
ABUS Security Center
GmbH & Co. KG
Linker Kreuthweg 5
86444 Affing
Germany
abus.com
1
2
1×
4
6
RS485
1×
1. Mikrofon
2. IR LED
3. Kamera
4. Lautsprecher
5. Klingeltaste
6. Namensschild
7. Sabotagekontakt
8. Netzwerkschnittstelle
9. Modulschnittstelle (Ausgang)
TVHS20100/10/20
1×
10. Anschlussklemmen
NC1 Türverriegelung Relaisausgang (NC)
NO1 Türverriegelung Relaisausgang (NO)
COM Gemeinsamer Anschluss
NC2 Türverriegelung Relaisausgang (NC)
NO2 Türverriegelung Relaisausgang (NO)
GND Masse
12V DC Spannungsversorgung
GND Masse
AIN2 Tür-Magnetkontakt 2
AIN1 Tür-Magnetkontakt 1
AIN3 Exit-Taster 1
AIN4 Exit-Taster 2
485- | 485+ |
Modulschnittstelle
12V OUT | GND
PoE-Netzwerkschnittstelle (unterstützt
LAN
IEEE 802.3af / at-konforme Geräte)
3
7
5
1. Microphone 1. Microfoon
2. IR LED 2. IR LED
3. Camera 3. Camera
4. Loudspeaker 4. Luidspreker
5. Call Button 5. Belknop
6. Nametag 6. naambord
7. Tamper contact 7. sabotage schakelaar
8. Network Interface 8. Network Interface
9. Module-connecting Interface(output) 9. Module-interface (Uitgang)
10. Terminals 10. Terminals
Door Lock Relay Output (NC) Relaisuitgang deurvergrendeling (NC)
Door Lock Relay Output (NO) Relaisuitgang deurvergrendeling (NO)
Common Interface Gemeenschappelijke interface
Door Lock Relay Output (NC) Relaisuitgang deurvergrendeling (NC)
Door Lock Relay Output (NO) Relaisuitgang deurvergrendeling (NO)
Grounding Aarding
Power Supply Power supply
Grounding Aarding
For the access of Door Magnetic2 Magnetisch contact van de deur 2
For the access of Door Magnetic1 Magnetisch contact van de deur 1
For the access of Exit Button 1 Exit knop 1
For the access of Exit Button 2 Exit knop 2
Module-connecting Interface Module-interface
PoE Network Interface(Supports PoE-netwerkinterface (ondersteunt
IEEE 802.3af/at-Compliant Devices) IEEE 802.3af / at-Compliant-apparaten)
8 9 10
1. Microphone 1. Mikrofon
2. LED IR 2. IR LED
3. Caméra vidéo 3. Kamera
4. Haut-parleur 4. Højttaler
5. Bouton cloche 5. Knap klokke
6. Plaque 6. Navneskilt
7. Interrupteur de sécurité 7. Sabotagekontakt
8. Interface réseau 8. Network interface
9. Interface de module (sortie) 9. Modulgrænseflade (output)
10. Terminaux 10. Terminaler
Sortie de relais de serrure de porte (NC) Dørlås relæudgang (NC)
Sortie de relais de serrure de porte (NO) Dørlås relæudgang (NO)
Interface commune Fælles interface
Sortie de relais de serrure de porte (NC) Dørlås relæudgang (NC)
Sortie de relais de serrure de porte (NO) Dørlås relæudgang (NO)
échouage Jordforbindelse
Source de courant Strømforsyning
échouag Jordforbindelse
Contact magnétique de porte 2 Dør magnetisk kontakt 2
Contact magnétique de porte 1 Dør magnetisk kontakt 1
Bouton de sortie 1 Afslut-knap 1
Bouton de sortie 2 Afslut-knap 2
Module d'interface Modul grænseflade
Interface réseau PoE (prise en charge PoE-netværksgrænseflade (understøttet
IEEE 802.3af / at- périphériques compatibles) IEEE 802.3af / at-kompatible enheder)

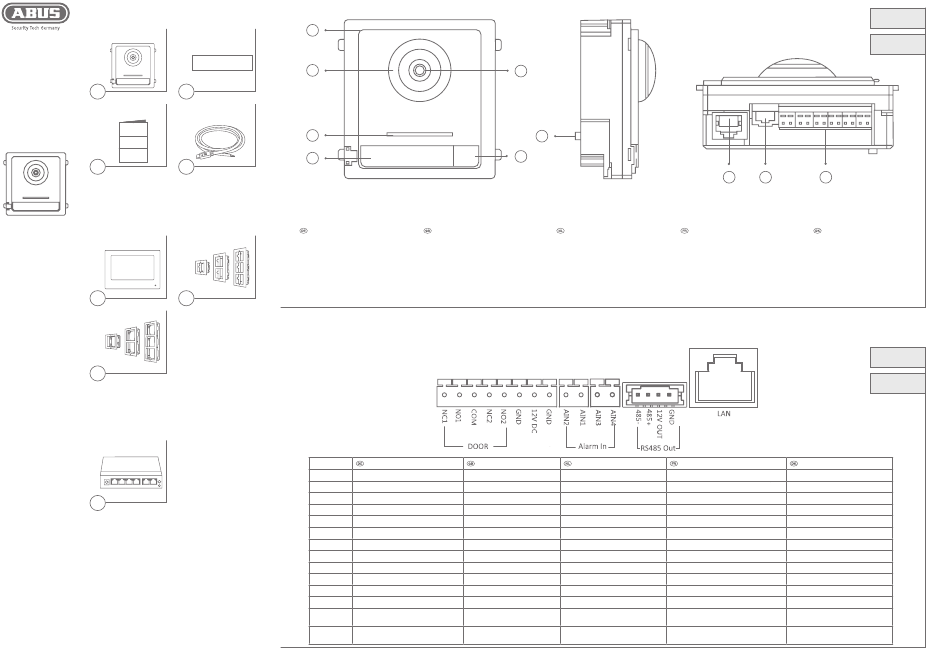

Beschreibung
Overview
Anschlüsse
Connections
