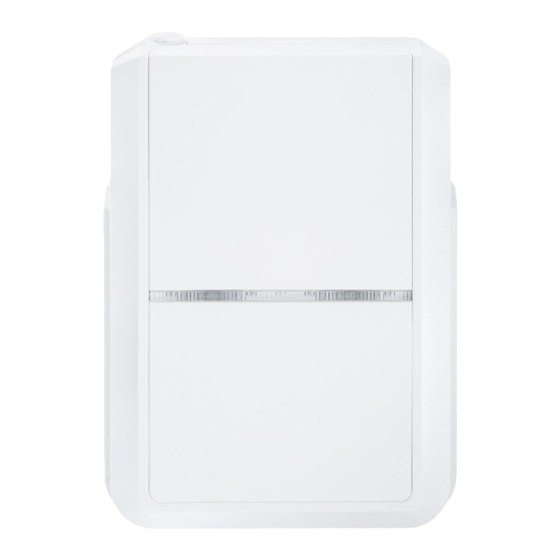

Abus FUM080000 Errichteranleitung
Comfion funk-hybridmodul (3i/3o)
Verwandte Anleitungen für Abus FUM080000
Inhaltszusammenfassung für Abus FUM080000
- Seite 1 F U M O 8 0 0 0 0 E R R I C H T E R A N L E I T U N G Comfion Funk-Hybridmodul (3i/3o) V1.1...
- Seite 2 Allgemeines 1.1. Einführung 1.2. Bestimmungsgemäße Verwendung / Rechtliche Hinweise 1.3. Kundendienst / Customer Support 1.4. Impressum 1.5. Symbolerklärung Funktionsprinzip und Leistungsmerkmale 2.1. Produktmerkmale 2.2. Lieferumfang 2.3. Gerätebeschreibung 2.4. Kompatibilität 2.5. Technische Daten Montage & Inbetriebnahme 3.1. Hinzufügen der Komponente zum Alarmsystem 3.2.
- Seite 3 Allgemeines 1.1. Einführung Vielen Dank, dass Sie sich mit dem Comfion Funk-Hybridmodul für ein Produkt von ABUS Security Center (in der Kurzform auch "ABUS" genannt) entschieden haben. Das vorliegende Handbuch enthält wesentliche Beschreibungen, Technischen Daten, Übersichten und weiterführende Informationen zur Projektierung, Inbetriebnahme und Bedienung des Comfion Hybridmoduls in Verbindung mit der Comfion Funk-Alarmzentrale.
- Seite 4 1.5. Symbolerklärung In dieser Installationsanleitung werden die folgenden Symbole verwendet: Symbol Signalwort Bedeutung Vorsicht Weist auf eine Verletzungsgefahr oder Gesundheitsgefährdung durch elektrische Spannung hin Wichtig Weist auf eine mögliche Beschädigung des Geräts/Zubehörs oder auf eine Verletzungs- oder Gesundheitsrisiko hin Hinweis Weist auf wichtige Informationen hin Funktionsprinzip und Leistungsmerkmale 2.1.
- Seite 5 2.2. Lieferumfang 1 x Hybridmodul 4x Batterie AAA 3x Schraube/Dübel Sicherheitshinweise & Informationsblatt 2.3. Gerätebeschreibung Produktaufbau Status LED I/O Info LED Wandhalterung Backup-Batterien Sabotageschalter Batteriefach Schraubklemmen Schraubklemmen Einlerntaste Ausgänge 1-3 Spannungsversorgung 12V DC 10. Schraubklemmen Eingänge 1-3...
- Seite 6 Duracell Procell MN2400 (ABUS.: AZBT10200), Empfohlene Batterie oder GP Super 24A, oder Eveready Energizer E92 Batterielaufzeit 24 Std. Sabotagesicherheit (Erkennung / Schutz) Empfohlenes Netzteil ABUS: AZZU10011 - Internationales Steckernetzteil 12 V/1,5 A (Litze) RED: 2014/53/EU, RoHS: 2011/65/EU + 2015/863, Allgemeine Sicherheit: EU-Richtlinien 2001/95/EG...
- Seite 7 Montage & Inbetriebnahme 3.1. Hinzufügen der Komponente zum Alarmsystem Starten Sie vor dem Einlernen der Komponente den Wartungsmodus unter den Sicherheitseinstellungen ihrer Comfion-Anlage. Achtung Öffnen Sie die Abdeckung des Batteriefachs und der Anschlussklemmen auf der Rückseite des Moduls 2. Schließen Sie die Spannungsversorgung (9-12V DC) an das Hybridmodul an und legen Sie die Batterie für die Notstromversorgung in das Modul ein.
- Seite 8 Auswahl FUMO80000 Auswahl wAppLoxx Pro Wählen Sie für eine Wählen Sie beim freie Nutzung der Anschluss einer Ein- und Ausgänge wAppLoxx Pro Control das Profil das zugehörige Profil. „FUMO80000“. Hinweis: Bei Auswahl dieses Profils wird eine Vorkonfiguration angelegt. Es ist notwendig, die Verdrahtung entsprechend dem...
- Seite 9 Vergeben Sie den Namen, Zonentyp Die Kommunikation und Bereich für den zwischen der Comfion Eingang 3. und der wAppLoxx Pro Control wird durch die angelegten Automationen gesteuert. Achtung: Verändern Sie diese Automationen nur, wenn Sie von der Vorkonfiguration abweichen möchten (Beispiel: Innenbereich und Außenhaut / interne...
- Seite 10 3.2. Wandmontage des Moduls - Nach Anschluss der Schraubklemmen führen Sie die Drähte durch den Schlitz an der Geräteunterseite heraus. - Verwenden Sie die Wandhalterung als Schablone, um die Positionen der 3 Befestigungslöcher zu Hinweis markieren - Befestigen Sie die Wandhalterung mit den mitgelieferten Dübeln & Schrauben an der Wand. - Schieben Sie das Gerät auf die Halterung, sodass es spürbar einrastet.
- Seite 11 3.3. Verdrahtungsplan wAppLoxx Pro Control Nehmen Sie die folgende Verdrahtung zwischen dem Hybridmodul und der wAppLoxx Pro Control vor: In der Comfion ist keine Konfiguration notwendig. Wenn Sie den Ausgang 3 zum Öffnen eines Türzylinders nutzen möchten, legen Sie bitte die folgende Szene an: In der wAppLoxx Pro Control sind folgende Einstellungen zu tätigen: Unter dem Menü...
- Seite 12 Scharf Eingang: • Eingang 2 • Typ = High • Verzögerung = 10/20 Sek Alarm Eingang: • Nicht verwendet Unter dem Menü „Ereignisse“ - „Allgemeine Ereignisse“ – „Ereignis erstellen“ Ereignis erstellen • Name: z.B. „Sabotageüberwachung“ • Ereignistyp: Sabotage Reaktion • Trigger Ausgang: Ausgang 2 •...
- Seite 13 Legen Sie die folgende Automation neu an: • Name: WLX-IN1-DISARM • Wenn (Und-Verknüpfung): Außenhaut - wenn scharf WLX-in-1 Eingang 1 Auslösung - Offen WLX-out Ausgang 2 - wenn EIN • Wenn, dann Innenbereich - unscharf Außenhaut - unscharf WLX-Control: Stellen Sie den Scharfschalt-Ausgang auf Impulsschaltung: Scharfschalt-Ausgang: •...
- Seite 14 Konformität 7.1. EU-Konformitätserklärung Hiermit erklärt ABUS Security Center GmbH & Co. KG dass der Funkanlagentyp FUMO80000 der Richtlinie 2014/53/EU und 2011/65/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: abus.com > Artikelsuche > FUMO80000 > Downloads...
- Seite 15 ABUS l Security Center GmbH & Co. KG abus.com Linker Kreuthweg 5 86444 Affing Germany Tel: +49 82 07 959 90-0...
