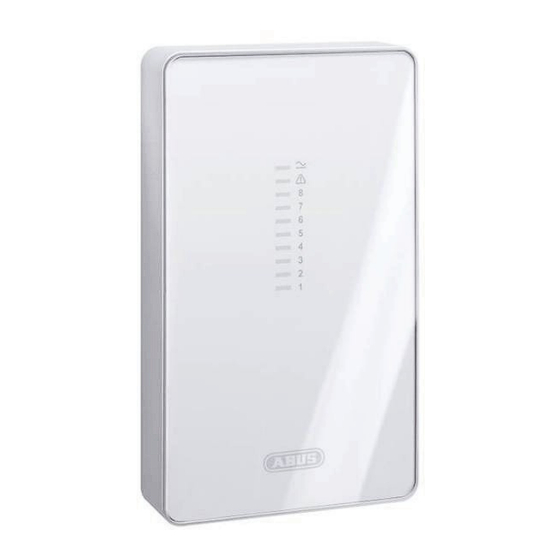

2WAY Funk-Universalmodul
2WAY Wireless accessory module
Installation Instructions (UK) ..............................................................................
2WAY Module polyvelent
Instructions d'installation (FR) ............................................................................
2WAY Modulo universale installabile
Istruzioni per l'installazione (I) ............................................................................
2WAY Universeel te gebruiken module
Installatie-instructies (NL).................................................................................
2WAY Universalt anvendeligt modul
Installationsvejledning (DK)..............................................................................
Uniwersalny moduł radiowy 2WAY
nstrukcja instalacji (PL).....................................................................................
Installationsanleitung
FUMO50020
30
56
84
113
141
167
12443330
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Abus FUMO50020

Inhaltszusammenfassung für Abus FUMO50020

  • Seite 1 Installation Instructions (UK) ................2WAY Module polyvelent Instructions d’installation (FR) ................2WAY Modulo universale installabile Istruzioni per l’installazione (I) ................2WAY Universeel te gebruiken module Installatie-instructies (NL)................. 2WAY Universalt anvendeligt modul Installationsvejledning (DK)................Uniwersalny moduł radiowy 2WAY nstrukcja instalacji (PL)..................FUMO50020 12443330...

  • Seite 2: Inhaltsverzeichnis

    All manuals and user guides at all-guides.com Inhaltsverzeichnis INHALTSVERZEICHNIS VORWORT SICHERHEITSHINWEISE MERKMALE BENENNUNG DER KOMPONENTEN Display Gehäuseinnenseite Platine Tasten Dipschalter Steckbrücken Interner Piezosignalgeber MONTAGEANLEITUNG Montage Verdrahtung der Eingänge Verdrahtung der Ausgänge Anschluss der Sirene PROGRAMMIERUNG Programmierung starten Menüpunkte im Hauptmenü Auswahl der Funktionsweise des UVM 6.3.1 UVM als Funkrepeater...

  • Seite 3: Vorwort

    Anforderungen und den einschlägigen Bestimmungen der Richtlinie 1999/5/EG befindet. Die Konformitätserklärung kann unter folgender Adresse bezogen werden: ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing, GERMANY" Um einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Montageanleitung beachten! Bei Fragen wenden Sie sich bitte an Ihren Fachhändler.

  • Seite 4: Benennung Der Komponenten

    All manuals and user guides at all-guides.com Prozessorfunktion übernimmt. Angeschlossene, externe Verbraucher (Melder) sind im Falle eines Stromausfalls nicht notstromversorgt. Die LED Anzeigefunktion ist im Fall eines Akkubetriebs auch nicht unterstützt. Benennung der Komponenten Display Die LEDs des Universalmoduls leuchten ereignisabhängig. Die Grafik gibt eine Übersicht über die angezeigten Ereignisse.

  • Seite 5: Gehäuseinnenseite

    All manuals and user guides at all-guides.com Gehäuseinnenseite 1. Obere Platinenhalterung 2. Untere Platinenhalterungen 3. Oberes Befestigungsloch 4. Öffnung für Kabeleinführung 5. Kunststoffschiene zur Zugentlastung 6. Seitliche Kabeleinführungen 7. Eckseitige Kabeleinführung 8. Akkuhalterung 9. Untere Befestigungslöcher 10. Zugentlastungs- vorrichtungen...

  • Seite 6: Platine

    All manuals and user guides at all-guides.com Platine 1. DIP Schalter 2. Piezosignalgeber 3. IR LED Empfänger 4. Akkuanschluß 5. Kick Start Steckbrückenanschluß 6. Spannungsanschluß und Zoneneingänge 7. RJ12 Stecker für externe Sirene 8. Spannungsausgang und Relaisausgänge 9. Fit Disable Steckbrückenanschluss 10.

  • Seite 7: Tasten

    All manuals and user guides at all-guides.com Tasten Die Tasten werden zur Programmierung und zur Navigation innerhalb des Programmiermenüs benötigt. Die Bedeutung im Einzelnen: SELECT: Drücken Sie diese Taste, um die Programmierung zu starten oder während der Programmierung, um eine andere Funktion zu wählen.

  • Seite 8: Steckbrücken

    All manuals and user guides at all-guides.com 6. OFF: Der Eingang 1 des Universalmoduls arbeitet als Ruhekontakt (NC). ON: Der Eingang 1 des Universalmoduls arbeitet als Arbeitskontakt (NO). 7. OFF: Der Eingang 1 arbeitet als Eingang für Schlüsselschalter (imp) ON: Der Eingang 1 arbeitet als Eingang für Magnetkontakte, Bewegungsmelder, Block-schloss 8.

  • Seite 9: Interner Piezosignalgeber

    All manuals and user guides at all-guides.com Interner Piezosignalgeber eingebaute Piezo dient Unterstützung Programmierung des Universalmoduls. Beachten Sie dazu die Hinweise bei der jeweiligen Funktion. Zudem kann der Piezo auch zum Signalempfang beim Melder-/Funktionstest aktiviert werden. Montageanleitung Montage Gehen Sie bei der Montage des Universalmoduls wie folgt vor: Bestimmen Sie den bestmöglichen Installationsort.

  • Seite 10: Verdrahtung Der Spannungsversorgung

    All manuals and user guides at all-guides.com Nach ca. 5 Sekunden gibt der Piezosignalgeber einen Doppelton und bestätigt die Programmierung. Ein erneutes Öffnen des Gehäuses führt zu einer Sabotagemeldung an die Funkalarmanlage. Verdrahtung der Spannungsversorgung Die nebenstehende Grafik Zeigt den Anschluss des Universalmodulsmit dem 12V DC Netzteil.

  • Seite 11: Anschluss Der Sirene

    All manuals and user guides at all-guides.com Anschluss der Sirene Das Kabel der Außensirene wird über den RJ12 Stecker mit dem Universalmodul verbunden. Dazu wird das Kabel in den RJ12 Steckanschluss eingesteckt. RJ12 6. Programmierung Bei der Programmierung des UVM gehen Sie schrittweise vor. Zunächst wird das Universalmodul über Akku oder über das 12V Netzteil mit Spannung versorgt.

  • Seite 12: Auswahl Der Funktionsweise Des Uvm

    All manuals and user guides at all-guides.com Auswahl der Funktionsweise des UVM Das Universalmodul vereint sieben unterschiedliche Funktionen, von denen Sie ihm eine zuweisen müssen. Um eine Funktion auszuwählen gehen Sie wie folgt vor: 1. Aus dem Hauptmenü heraus drücken Sie die Taste SELECT so oft, bis die LED 7 leuchtet (Funktion auswählen).
  • Seite 13 All manuals and user guides at all-guides.com Die LED für Spannung leuchtet/blinkt und die LED für Störung leuchtet. Das Universalmodul piept in kurzen Abständen. Schließen Sie beide Sabotagekontakte des UVM und warten Sie, bis dieses einen Doppelton ausgegeben hat. 2. Lernen Sie nun die Funkmelder in den Funkrepeater und anschließend in den Empfänger ein.

  • Seite 14: Funkausgangsmodul

    All manuals and user guides at all-guides.com Secvest eingelernt werden. Gehen Sie beim Einlernen des Funkrepeaters in die Funkalarmanlage wie folgt vor: Wählen Sie in der Funkalarmanlage den Punkt „Andere Komponenten hinzufügen/Universalmodul“ und folgen Sie den Anweisungen Installationsanleitung für Funkalarmanlage. Wenn Sie dazu aufgefordert werden, lösen Sie den Sabotagekontakt des Universalmoduls aus und warten Sie, bis die Funkalarmanlage das Signal vom Universalmodul empfangen hat.
  • Seite 15 All manuals and user guides at all-guides.com empfangen hat. Universalmodul Funkausgangsmodul eingelernt. Für den stand-alone Betrieb ist dieser Schritt nicht nötig. Entfernen Sie alle Steckbrücken für die Steuerung der Ausgänge. Relaiskontakte entsprechend programmieren, folgen Sie den Hinweisen in der Anleitung der „Programmieren Funkalarmanlage Punkt...

  • Seite 16: Funksender/Empfänger

    All manuals and user guides at all-guides.com verschließen Sie das Universalmodul wieder. Wird ein Ausgang aktiviert, so leuchtet die LED des Ausgangs entsprechend auf, solange der Ausgang aktiviert ist. Diese Funktion ist nur gegeben, solange das Universalmodul mit 12V Gleichspannung versorgt wird. 6.3.3 Funksender/empfänger Funktion 3 / LED 3 (nur in Verbindung mit der Secvest)

  • Seite 17: Funksirenenmodul

    All manuals and user guides at all-guides.com Die Ausgänge verhalten sich wie beim Funkausgangsmodul (siehe 7.3.2). Verdrahten Sie nun die Eingänge mit dem Universalmodul. Eingang dient dabei Anschluss Melder- Alarmkontakte, Eingang zwei zum Anschluss der Melder- Sabotagelinie. Stellen Sie die Dipschalter 5, 6 und 7 entsprechend Ihrer Eingangsverdrahtung ein und verschließen Sie das Gehäuse des Universalmoduls.

  • Seite 18: Funksirenensender/Empfänger

    All manuals and user guides at all-guides.com empfangen hat. Das Universalmodul ist jetzt als Funksirenenmodul eingelernt. Eine weitere Programmierung ist nicht notwendig Schließen Sie nun das Kabel der Sirene am RJ12 Stecker des Universalmoduls an. Oder folgen Sie den unten stehenden Hinweisen zum Anschluss einer konventionellen Sirene.
  • Seite 19 All manuals and user guides at all-guides.com betrieben werden. Die Eingänge des Universalmoduls werden dabei mit den Relaisausgängen der Alarmzentrale verbunden, die zur Ansteuerung des Blitzes und der Sirene dienen, die Ausgänge dieses Universalmoduls Sabotageeingang Alarmzentrale. Ein weiteres Universalmodul wird mit einem beliebigen Signalgeber verbunden.

  • Seite 20: Funkempfangsmodul

    All manuals and user guides at all-guides.com TR ist der Sabotageeingang der Alarmzentrale. Programmieren Sie an der Alarmanlage den Ausgang 1 als Sirene folgend (NO) und Ausgang 2 als Blitz folgend (NO). Steckbrückenbelegung dabei neben- stehend abgebildet: 6.3.6 Funkempfangsmodul Funktion 6 / LED 6 Als Funkempfangsmodul kann über das Universalmodul eine verdrahtete Anlage um bis zu acht Funkkomponenten je...
  • Seite 21 All manuals and user guides at all-guides.com Im Untermenü des Menüpunkts 7 „Funktion“ wählen Sie die Funktion Taste SELECT. LED 6 leuchtet. Bestätigen Sie diesen Punkt mit der Taste SET. Die LED 7 leuchtet wieder. Verlassen Sie den Programmiermodus, indem Sie die Taste ESC/DEL drücken.
  • Seite 22 All manuals and user guides at all-guides.com Die Melderzuordnung können Sie untenstehender Tabelle entnehmen. Jeweils vier Melder sind einem Relaisausgang zugeordnet. Dieser Relaisausgang wird aktiviert, sobald ein Melder ausgelöst hat. Haben Sie eine Fernbedienung (FU5150/FU5155) eingelernt, Fernbedienung lediglich Taste (gekennzeichnet mit einem Quadrat) aktiv und kann einen Relaisausgang steuern.
  • Seite 23 All manuals and user guides at all-guides.com Bestätigen Sie die Auswahl des Ausgangs indem Sie die Taste SET drücken. Die LED des gewählten Ausgangs blinkt oder leuchtet. Um die Polarität des Ausgangs zu ändern, drücken Sie die Taste SELECT. Eine dauerhaft leuchtende LED bedeutet, dass dieser Ausgang programmiert ist.
  • Seite 24 All manuals and user guides at all-guides.com Sonderfunktion der Melderkanäle im Funktionsmodus 6 Diese Funktion hat nur Einfluss auf die Funktion von eingelernten Fernbedienungen (FU5150/FU5155) im Funktionsmodus 6. In allen anderen Funktionsmodi wird die hier vorgenommene Einstellung nicht beachtet. Die Einstellung beeinflußt die Melderkanäle in Ihrer Ansteuerfunktion für die Ihnen zugeordneten Relaisausgänge als Dauerkontakt oder Impulskontakt.

  • Seite 25: Funkzylinderempfänger

    All manuals and user guides at all-guides.com Taste SET drücken. Die LED des gewählten Melderkanals blinkt oder leuchtet. Um die Eigenschaft des Melderkanals zu ändern, drücken Sie die Taste SELECT. Eine dauerhaft leuchtende LED bedeutet, dass dieser Ausgang als Dauerkontakt programmiert ist. Eine blinkende LED bedeutet, dass dieser Ausgang als Impulskontakt programmiert ist.
  • Seite 26 All manuals and user guides at all-guides.com Die LED für Spannung leuchtet/blinkt und die LED für Störung leuchtet. Das Universalmodul piept in kurzen Abständen. Schließen Sie beide Sabotagekontakte des UVM und warten Sie, bis dieses einen Doppelton ausgegeben hat. Hinweis: Funkzylinder Universalmodul einzulernen muß...

  • Seite 27: Löschen Von Funkmeldern

    All manuals and user guides at all-guides.com 1&2 steuern Ausgang 1, 3&4 steuern Ausgang 2, usw. Im Modus 2, Dipschalter 8 auf ON, sind jeweils vier Melderkanäle einem Ausgang zugeordnet, d.h. Kanal 1, 2, 3 & 4 steuern Ausgang 1 und Kanal 5, 6, 7, & 8 steuern Ausgang 2.

  • Seite 28: Werkseinstellung

    All manuals and user guides at all-guides.com Hinweis: Sie können nur einen Meldertest durchführen, wenn auch mindestens ein Funkmelder eingelernt ist. Ist kein Melder eingelernt, so ertönt ein Doppelton. Lösen Sie einen Melder aus. Nachdem das Signal empfangen wurde, können Sie anhand der Anzahl der blauen LEDs die Signalstärke ablesen.
  • Seite 29 220 x 135 x 42mm (HxBxT) Gewicht: 330g (ohne Akku) "Hiermit erklärt ABUS Security-Center GmbH & Co. KG, dass sich das Gerät mit der Artikelnummer FUMO50020 in Übereinstimmung mit den grundlegenden Anforderungen und den einschlägigen Bestimmungen der Richtlinie 1999/5/EG befindet. Die Konformitätserklärung kann unter folgender Adresse bezogen...
  • Seite 30 All manuals and user guides at all-guides.com FUMO50020 Sehr geehrte Kundin, sehr geehrter Kunde, der Funktionsumfang des Funk-Universalmoduls wurde erweitert. Betroffen sind davon die Modi Repeatermodul, Funkausgangsmodul, Sirenenmodul und Funkempfangsmodul. S/W Stand 3.5 Repeatermodul In der Funktion 1 kann das Modul nun zusätzlich die folgenden Sender repeaten ...
  • Seite 31 All manuals and user guides at all-guides.com FU8150 Belegt Kanal 1-4, es kann nichts weiter eingelernt werden OP1-Stern, OP2-Schloss, OP3-B, OP4-A FU56xx Nein Belegt Kanal 1-4, es kann nichts weiter eingelernt werden OP2-deaktiv (Diamant), OP4-aktiv (Dreieck) OP1 und 3 ohne Fkt. FU59xx/FUSK5xxxxx 2WAY Secvest Key Nein Nein...
  • Seite 32 All manuals and user guides at all-guides.com FU8390/FUAT50000 Belegt 1 Kanal FU84xx FTSE 96, FU8420 / FU8421 / FU8422 FU8130/FU8140/FUFT50010/20 (nur Melderfunktionalität) Belegt 2 Kanäle. OP1=Alarm, OP2=Sabo oder OP3=Alarm, OP4=Sabo. Kann auch 2+3 sein Alarm bei Öffnung, Hebelversuch oder Glasbruch. Sirenenmodul In der Funktion 4 mit einer verdrahteten Sirene.
  • Seite 33 All manuals and user guides at all-guides.com OP1 oder OP2=Alarm OP3=Sabotage OP4=Batteriefehler, Jamming, Supervision FU8340/FURM50000; FU8370/FUGB50000; FU8380/FUEM50000 OP1 oder OP2=Alarm Ausgang schaltet nur wieder zurück wenn mit Menu 3 (Kap.12) der Melderkanal auf Impuls gesetzt ist Rücksetzung wird vom Melder nicht gesendet OP4=Batteriefehler, Jamming, Supervision FU8390/FUAT50000, FU5160 OP1 oder OP2=Alarm...
