NETZANSCHLUSS

DAS GERÄT IST VOR ALLEN ARBEITEN VOM STROMNETZ ZU TRENNEN!
ELEKTRISCHE ANSCHLÜSSE DÜRFEN NUR VON EINER AUTORISIERTEN
DIE ELEKTRISCHEN ECKDATEN DES GERÄTS SIND AUF DEM HERSTELLER-ETIKETT
JEGLICHE INTERNE MODIFIKATIONEN DER ANSCHLÜSSE SIND UNTERSAGT UND
Das Gerät ist für den Anschluss an ein Einphasen-Wechselstromnetz
mit einer Versorgungsspannung von 100-240 V 50/60 Hz bestimmt. Die
Montageschritte für die Verlegung der Stromkabel sind im Abschnitt
"Montage und Betriebsvorbereitung" beschrieben.
Schließen Sie das Gerät über isolierte, langlebige, ummantelte und
temperaturbeständige elektrische Stromleiter (Kabel, Drähte) an das
Stromnetz an. Der Mindestquerschnitt des Stromkabels muss von
0,5 – bis 0,75 mm2 sein. Bei der Auswahl der Leiter ist auf die maximal
zulässige Kabeltemperatur zu achten, welche vom Leitertyp, der
Isolierung, Länge und Verlegungsart des Kabels abhängig ist.
Verwenden Sie nur Kopferleitungen!
Stellen Sie die elektrische Anshlüsse in Übereinstumming mit dem
externen Anschlussschema und Klemmenmarkierung über die
Klemmleisten her. Schließen Sie die Lüftungsanlage über einen
externen, in die Hausverkabelung integrierten Leitungsschutzschalter
mit einem elektromagnetischem Auslöser an das Stromnetz an.
Der Nennauslösestrom des Leitungsschutzschalters oder der
Schmelzsicherung muss die Stromaufnahme der Geräts überschreiten,
siehe Technische Daten.
Zur Wahl des Auslösestroms des Leitungsschutzschalters oder der
Schmelzsicherung nehmen Sie den nächsten Wert in der Reihe nach
der maximalem Stromaufnahme des Geräts.
ON DIP
1 2 3 4
www.ventilation-system.com
FACHKRAFT DURCHGEFÜHRT WERDEN!
FÜHREN ZUM GARANTIEVERLUST.
EINSTELLUNG DER LÜFTUNGSANLAGE
Stellen Sie die Lüftungsanlage vor der ersten Inbetriebnahme mit dem
DIP- Schalter auf der Steuerplatine ein.
Nehmen Sie die Abdeckung des Innenelements ab, um an den DIP-Schalter
zu gelangen.
Dip-Schalter
Um die Lüftungsanlage auf Werkseinstellungen zurückzusetzen, drücken und
halten Sie den Resetknopf unter der Außenabdeckung für 5 Sekunden, bis
zum Piepton. Das Zurücksetzen auf Werkseinstellungen kann auch über die
mobile App vorgenommen werden.
Taste zum Zurücksetzen
auf Werkseinstellungen
Öffnungssensor der
Abdeckung
USB-Schnittstelle
ANGEFÜHRT.
1~100-240 V 50/60 Hz
S
QF
L
N
Klemmenmarkierung auf dem
Anschlussschema:
LT: Stromkreis zur Aktivierung des Boost-Betriebs
L: Phasenleiter
N: Neutralleiter
QF: Leitungsschutzschalter
S: externer Relaissensor (Relais zur Aktivierung des Boost-Betriebs).

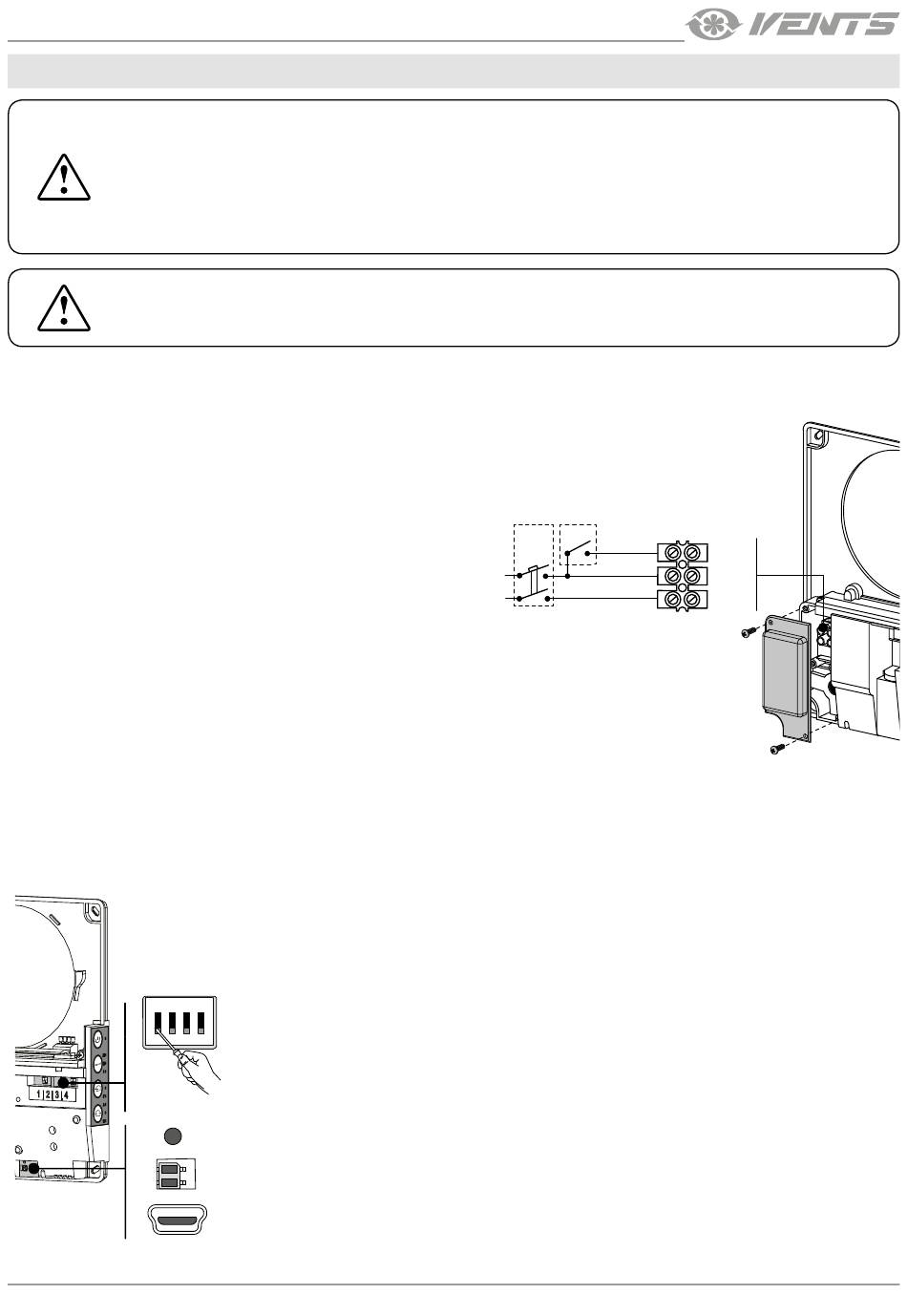

ANSCHLUSSSCHEMA
LT(1)
L(2)
N(3)
