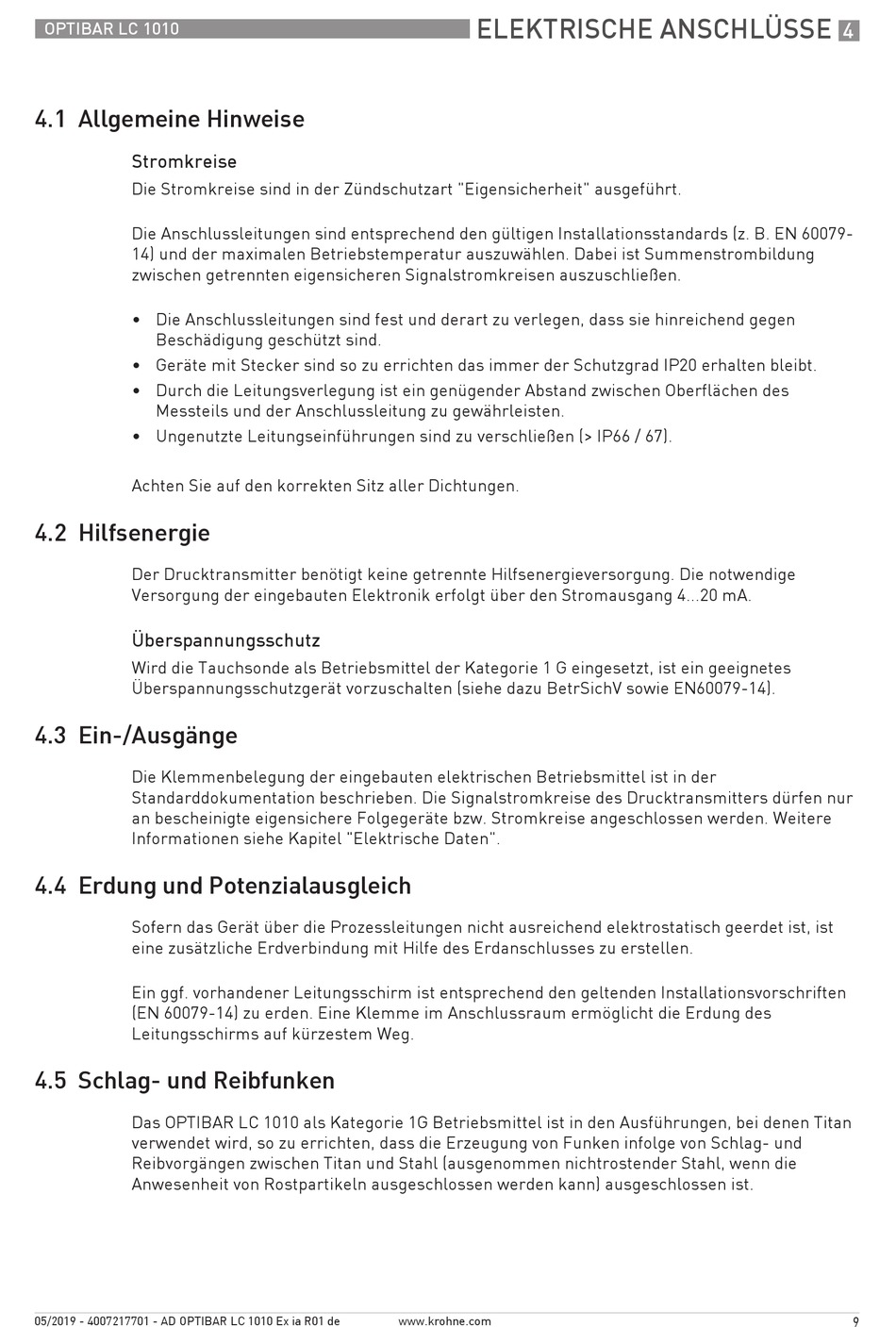

4.1 Allgemeine Hinweise

Stromkreise
Die Stromkreise sind in der Zündschutzart "Eigensicherheit" ausgeführt.
Die Anschlussleitungen sind entsprechend den gültigen Installationsstandards (z. B. EN 60079-
14) und der maximalen Betriebstemperatur auszuwählen. Dabei ist Summenstrombildung
zwischen getrennten eigensicheren Signalstromkreisen auszuschließen.
• Die Anschlussleitungen sind fest und derart zu verlegen, dass sie hinreichend gegen
Beschädigung geschützt sind.
• Geräte mit Stecker sind so zu errichten das immer der Schutzgrad IP20 erhalten bleibt.
• Durch die Leitungsverlegung ist ein genügender Abstand zwischen Oberflächen des
Messteils und der Anschlussleitung zu gewährleisten.
• Ungenutzte Leitungseinführungen sind zu verschließen (> IP66 / 67).
Achten Sie auf den korrekten Sitz aller Dichtungen.

4.2 Hilfsenergie

Der Drucktransmitter benötigt keine getrennte Hilfsenergieversorgung. Die notwendige
Versorgung der eingebauten Elektronik erfolgt über den Stromausgang 4...20 mA.
Überspannungsschutz
Wird die Tauchsonde als Betriebsmittel der Kategorie 1 G eingesetzt, ist ein geeignetes
Überspannungsschutzgerät vorzuschalten (siehe dazu BetrSichV sowie EN60079-14).
4.3 Ein-/Ausgänge
Die Klemmenbelegung der eingebauten elektrischen Betriebsmittel ist in der
Standarddokumentation beschrieben. Die Signalstromkreise des Drucktransmitters dürfen nur
an bescheinigte eigensichere Folgegeräte bzw. Stromkreise angeschlossen werden. Weitere
Informationen siehe Kapitel "Elektrische Daten".

4.4 Erdung und Potenzialausgleich

Sofern das Gerät über die Prozessleitungen nicht ausreichend elektrostatisch geerdet ist, ist
eine zusätzliche Erdverbindung mit Hilfe des Erdanschlusses zu erstellen.
Ein ggf. vorhandener Leitungsschirm ist entsprechend den geltenden Installationsvorschriften
(EN 60079-14) zu erden. Eine Klemme im Anschlussraum ermöglicht die Erdung des
Leitungsschirms auf kürzestem Weg.

4.5 Schlag- und Reibfunken

Das OPTIBAR LC 1010 als Kategorie 1G Betriebsmittel ist in den Ausführungen, bei denen Titan
verwendet wird, so zu errichten, dass die Erzeugung von Funken infolge von Schlag- und
Reibvorgängen zwischen Titan und Stahl (ausgenommen nichtrostender Stahl, wenn die
Anwesenheit von Rostpartikeln ausgeschlossen werden kann) ausgeschlossen ist.
