- Seite 1 OPTISENS PH 8300 OPTISENS PH 8300 OPTISENS PH 8300 OPTISENS PH 8300 Handbuch Handbuch Handbuch Handbuch pH-Sensor Die Dokumentation ist nur komplett in Kombination mit der entsprechenden Dokumentation des Messumformers. © KROHNE 01/2013 - 4002509901 - MA OPTISENS PH 8300 R02 de...
- Seite 2 IMPRESSUM ::::::::::::::::::::::::::::::::::::::: Alle Rechte vorbehalten. Jegliche Vervielfältigung dieser Dokumentation, gleich nach welchem Verfahren, ist ohne vorherige schriftliche Genehmigung durch die KROHNE Messtechnik GmbH, auch auszugsweise untersagt. Änderungen ohne vorherige Ankündigungen bleiben vorbehalten. Copyright 2014 by KROHNE Messtechnik GmbH - Ludwig-Krohne-Str. 5 - 47058 Duisburg (Deutschland) www.krohne.com...
-
Seite 3: Inhaltsverzeichnis
4.2.2 Menü B, Test ......................... 26 4.2.3 Menü C, Setup ........................27 4.3 Kalibrierung........................29 4.3.1 Temperaturkompensation ....................29 4.3.2 Kalibrierung der pH-Messung....................33 4.3.3 Kalibrierlog ........................... 38 4.4 Fehlerbehebung ......................39 01/2013 - 4002509901 - MA OPTISENS PH 8300 R02 de www.krohne.com... - Seite 4 6.1 Messprinzip ........................44 6.1.1 pH Messung .......................... 44 6.2 Technische Daten ......................46 6.3 Abmessungen ......................... 48 7 Anhang 7.1 pH als Funktion von mV....................50 7.2 pH Temperaturabhängigkeit ..................51 www.krohne.com 01/2013 - 4002509901 - MA OPTISENS PH 8300 R02 de...
-
Seite 5: Sicherheitshinweise
Dritte ist nicht möglich. Der Nutzung von im Rahmen der Impressumspflicht veröffentlichten Kontaktdaten durch Dritte, zur Übersendung von nicht ausdrücklich angeforderter Werbung und Informationsmaterialien, wird hiermit ausdrücklich widersprochen. 01/2013 - 4002509901 - MA OPTISENS PH 8300 R02 de www.krohne.com... -
Seite 6: Haftungsausschluss
Dieses Dokument hilft Ihnen, die Betriebsbedingungen so einzurichten, dass der sichere und effiziente Einsatz des Geräts gewährleistet ist. Außerdem sind im Dokument besonders zu berücksichtigende Punkte und Sicherheitsvorkehrungen beschrieben, die jeweils in Verbindung mit den nachfolgenden Symbolen erscheinen. www.krohne.com 01/2013 - 4002509901 - MA OPTISENS PH 8300 R02 de... -
Seite 7: Sicherheitszeichen Und Verwendete Symbole
1.3 Sicherheitshinweise für den Betreiber WARNUNG! Dieses Gerät darf nur durch entsprechend ausgebildetes und autorisiertes Personal installiert, in Betrieb genommen, bedient und gewartet werden. Darüber hinaus sind die nationalen Vorschriften für Arbeitssicherheit einzuhalten. 01/2013 - 4002509901 - MA OPTISENS PH 8300 R02 de www.krohne.com... -
Seite 8: Gerätebeschreibung

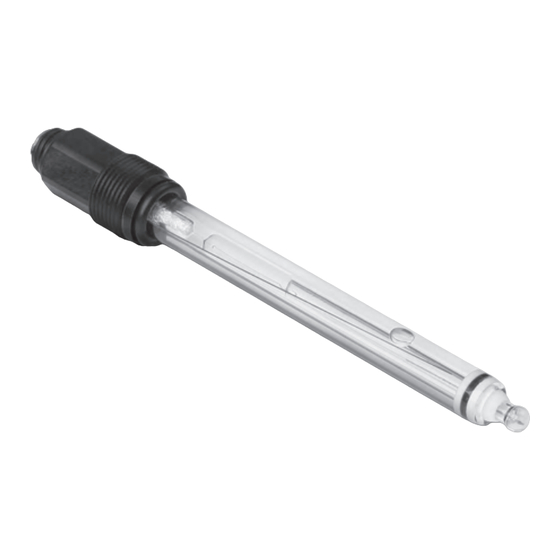

• OPTISENS PH 8300 mit DIN Koax Stecker • OPTISENS PH 8300 mit SixPlug-Stecker und integriertem Pt100-Temperaturfühler INFORMATION! Bitte wenden Sie sich für weitergehende Informationen an Ihr regionales Vertriebsbüro. www.krohne.com 01/2013 - 4002509901 - MA OPTISENS PH 8300 R02 de... -
Seite 9: Gerätebeschreibung
6 Glas 7 PTFE Diaphragma 8 pH-sensitives Glas Der OPTISENS PH 8300 ist aus pH-sensitivem Spezialglas gefertigt und kann dank seines breiten Messbereichs in nahezu allen Standardwasserapplikationen eingesetzt werden. 01/2013 - 4002509901 - MA OPTISENS PH 8300 R02 de www.krohne.com... -
Seite 10: Typenschild
Prüfen Sie anhand der Typenschilder, ob das gelieferte Gerät Ihrer Bestellung entspricht. Prüfen Sie, ob auf dem Typenschild die korrekte Spannungsversorgung angegeben ist. Der Sensortyp ist auf den Schildern des Sensorpakets und am Sensor selbst angegeben. www.krohne.com 01/2013 - 4002509901 - MA OPTISENS PH 8300 R02 de... -
Seite 11: Installation
• Lagern Sie den Sensor in seiner Originalverpackung an einem trockenen und staubfreien Ort. Schützen Sie ihn vor Schmutz. Reinigen Sie ihn bei Bedarf; siehe hierzu die Beschreibung auf Seite 40. 01/2013 - 4002509901 - MA OPTISENS PH 8300 R02 de www.krohne.com... -
Seite 12: Installationsverfahren
1. Auspacken des Sensors. 2. Anschließen des Sensors am Messumformer. 3. Kalibrierung des Sensors. 4. Installieren Sie den Sensor an der Messstelle. Die notwendigen Schritte sind in den folgenden Kapiteln erklärt. www.krohne.com 01/2013 - 4002509901 - MA OPTISENS PH 8300 R02 de... -
Seite 13: Vor Installationsanforderungen
Sämtliche Arbeiten am elektrischen Teil des Messgeräts dürfen nur von entsprechend ausgebildeten Fachkräften ausgeführt werden. INFORMATION! Prüfen Sie anhand der Typenschilder, ob das gelieferte Gerät Ihrer Bestellung entspricht. 01/2013 - 4002509901 - MA OPTISENS PH 8300 R02 de www.krohne.com... -
Seite 14: Anschluss Des Sensorkabels An Den Messumformer
OPTISENS PH 8300 mit SixPlug-Kabel (mit integrierten Pt100/1000) Innere Koaxialader (transparent, Aderendhülse: grau ) N (Ref.) Koaxialader (transparent, Aderendhülse: rot) O (pH) Sense (3-Leiter-Anschluss Pt100/Pt1000) Pt100 (weiß) Pt100 (grün) Äußere Abschirmung (grün-gelb) www.krohne.com 01/2013 - 4002509901 - MA OPTISENS PH 8300 R02 de... -
Seite 15: Anschluss Des Externen Temperatursensors
Schließen Sie einen externen Pt100- oder Pt1000-Sensor an Klemmsockel Pos.A/B des Messumformers, wie auf den folgenden Abbildungen dargestellt ist, an: Abbildung 3-5: Anschluss eines externen Pt100/1000-Temperatursensors am Messumformer 1 2-Leiteranschluss 2 3-Leiteranschluss 01/2013 - 4002509901 - MA OPTISENS PH 8300 R02 de www.krohne.com... -
Seite 16: Anschluss Des Kabels Für Die Verbindung Mit Dem Sensor
• Schrauben Sie den Kabelstecker auf den Sensor und ziehen Sie ihn von Hand fest. 3.6 Kalibrierung des Sensors Bevor der Sensor installiert wird, muss der Sensor kalibriert werden. Fortfahren wie beschrieben auf Seite 29. Dann können Sie mit der Installation fortfahren. www.krohne.com 01/2013 - 4002509901 - MA OPTISENS PH 8300 R02 de... -
Seite 17: Installation Des Sensors
Glasspitze des Sensors gelangen. Dies würde den elektrischen Kontakt zwischen dem Innenpuffer und der Glasoberfläche unterbrechen. Abbildung 3-7: Installationsanforderungen 1 Messmedium 2 Maximale Abweichung um 75° von der vertikalen Lage 01/2013 - 4002509901 - MA OPTISENS PH 8300 R02 de www.krohne.com... -
Seite 18: Montage In Die Durchflussarmatur
• Schrauben Sie den Sensor in das Innengewinde 2 der Durchflussarmatur 1. Ziehen Sie den Sensor von Hand fest. • Wenn Sie den Messumformer noch nicht angeschlossen haben, lassen Sie die Schutzkappe auf dem Sensor, bis der Messumformer angeschlossen ist. www.krohne.com 01/2013 - 4002509901 - MA OPTISENS PH 8300 R02 de... -
Seite 19: Montage An Sensofit Imm 1000 Eintaucharmatur
Feuchtigkeit im Steckverbinder des Sensors ist auf jeden Fall zu vermeiden! Feuchtigkeit kann zu einem Kurzschluss führen und damit zu ungenauen Messwerten! Wenn Feuchtigkeit in den Steckverbinder eingedrungen ist, trocknen Sie ihn anschließend mit Luft (z. B. mit einem Fön). 01/2013 - 4002509901 - MA OPTISENS PH 8300 R02 de www.krohne.com... - Seite 20 • Ziehen Sie überschüssiges Kabel vorsichtig durch die Kabelverschraubung; achten Sie dabei darauf, nicht zu stark am Kabel zu ziehen 8. • Ziehen Sie die Kabelverschraubung fest. • Montieren Sie die Eintaucharmatur mit den mitgelieferten Schellen. www.krohne.com 01/2013 - 4002509901 - MA OPTISENS PH 8300 R02 de...
-
Seite 21: Installation Eines Externen Temperatursensors
Temperaturdifferenzen zu vermeiden. Zum Beispiel kann Oberflächenwasser eine andere Temperatur als Wasser in größerer Tiefe haben. Geeignete externe Temperatursensoren: • Pt100 in 2 Leiter oder 3-Leiteranschluss • Pt1000 in 2 Leiter oder 3-Leiteranschluss 01/2013 - 4002509901 - MA OPTISENS PH 8300 R02 de www.krohne.com... -
Seite 22: Beispiele Für Eine Typische Messstelle
5 Durchflussarmatur mit Sensor 6 Absperrventil 7 Bypass-Rohr 8 Hauptrohr Abbildung 3-14: Messstelle mit Eintaucharmatur 1 pH/ORP oder pH/ORP + Temperatur 2 pH oder pH + Temperatur 3 ORP + Temperatur www.krohne.com 01/2013 - 4002509901 - MA OPTISENS PH 8300 R02 de... -
Seite 23: Betrieb
Dokumentation des pH/Redox- Sensors enthalten) A13.1 Temp.Komp. A13 pH Kal. B Prozesseingang B pH Kalibrierung (für Ausführung mit zwei Kanälen; weitere Informationen sind in der Dokumentation des pH/Redox-Sensors enthalten) 01/2013 - 4002509901 - MA OPTISENS PH 8300 R02 de www.krohne.com... - Seite 24 B5 Logbücher B5.1 Statuslog B5.2 Kalibrierlog B6 Information B6.1 C Nummer B6.2 Prozesseingang A B6.3 Prozesseingang B B6.4 SW.REV.MS B6.5 SW.REV.UIS B6.6 Electronic Revision ER ↓↑ ↓↑ ↓↑ ↓↑ www.krohne.com 01/2013 - 4002509901 - MA OPTISENS PH 8300 R02 de...
-
Seite 25: Funktionstabellen
Nur bei Einstellung auf REDOX! Nur bei Einstellung auf REDOX! Nur bei Einstellung auf REDOX! A13, Prozesseingang B pH Kal. (für Ausführung mit zwei Kanälen; weitere Informationen sind im Handbuch des pH/Redox-Sensors enthalten) 01/2013 - 4002509901 - MA OPTISENS PH 8300 R02 de www.krohne.com... -
Seite 26: Menü B, Test
B4.3 B4.3 Prozesseingang B In diesem Menü können die Messungen von Prozesseingang B angezeigt werden. Nur für Ausführung mit 2 Kanälen; weitere Informationen sind im Handbuch des pH/Redox-Sensors enthalten. www.krohne.com 01/2013 - 4002509901 - MA OPTISENS PH 8300 R02 de... -
Seite 27: Menü C, Setup
Nur verfügbar, wenn C1.15.1 oder C2.15.1 auf "Manuell" eingestellt ist. C2.15.2 C1.15.3 Korrektur Offset-Korrektur für die Temperaturmessung. Nicht verfügbar, wenn C2.15.3 C1.15.1 oder C2.15.1 auf "Manuell" eingestellt ist. C1.15.4 Begrenzung Messbereiche für die Temperaturmessung. C2.15.4 01/2013 - 4002509901 - MA OPTISENS PH 8300 R02 de www.krohne.com... - Seite 28 Sie für die Temperaturkompensation während der Kalibrierung zwischen "Automatisch" und "Manuell" auswählen. Wenn Sie die Temperaturkompensation bei der Messung auf "Aus" eingestellt haben, stellen Sie auch die Temperaturkompensation während der Kalibrierung auf "Aus". www.krohne.com 01/2013 - 4002509901 - MA OPTISENS PH 8300 R02 de...
-
Seite 29: Kalibrierung
Bei der Basiskonfiguration lautet die Einstellung der Temperaturkompensation Pt100. Wenn Sie einen pH-Sensor ohne Pt100/1000 verwenden, wählen Sie die "manuelle" Temperaturkompensation und geben Sie den Wert ein. Anderenfalls wird ein Fehler angezeigt. 01/2013 - 4002509901 - MA OPTISENS PH 8300 R02 de www.krohne.com... - Seite 30 • Drücken Sie ^ ^ ^ ^ mehrmals, bis Sie sich erneut im Messbetrieb befinden. Wählen Sie Ja Ja Ja Ja, um die Auswahl zu bestätigen und zu speichern. www.krohne.com 01/2013 - 4002509901 - MA OPTISENS PH 8300 R02 de...
- Seite 31 • Wenn notwendig, geben Sie die Temperaturkorrektur in Kelvin ein, sodass der Messumformer die gleiche Temperatur wie das Referenzthermometer anzeigt. Drücken Sie ^, um den eingegebenen Wert zu bestätigen. Der Temperatursensor wurde damit eingestellt. 01/2013 - 4002509901 - MA OPTISENS PH 8300 R02 de www.krohne.com...
- Seite 32 Wenn Sie einen Pt100/1000-Sensor verwenden, gehen Sie wie in Schritt 2.1 beschrieben vor. Wenn Sie einen manuell eingegebenen Wert verwenden, folgen Sie den Anweisungen in Schritt 2.2. www.krohne.com 01/2013 - 4002509901 - MA OPTISENS PH 8300 R02 de...
-
Seite 33: Kalibrierung Der Ph-Messung
Standardbildschirm, der im Normalbetrieb automatisch angezeigt wird. Wenn Sie sich in dieser Betriebsart befinden und eine Kalibrierung starten möchten, müssen Sie die Funktion "Messwert halten" als ersten Schritte durchführen. 01/2013 - 4002509901 - MA OPTISENS PH 8300 R02 de www.krohne.com... - Seite 34 Sie das Kalibrierverfahren ausgehend vom Messbetrieb auf zweierlei Weise öffnen. Entweder über das Hauptmenü Setup Setup (Schritt 3a) oder über das Hauptmenü Quick Setup Quick Setup Setup Setup Quick Setup Quick Setup (Schritt 3b): www.krohne.com 01/2013 - 4002509901 - MA OPTISENS PH 8300 R02 de...
- Seite 35 Sensor kalibriert wurde. • Drücken Sie > > > > , um das ausgewählte Menü zu öffnen. • Sie können das Kalibrierverfahren nun wie in "Schritt 4" beschrieben starten. 01/2013 - 4002509901 - MA OPTISENS PH 8300 R02 de www.krohne.com...
- Seite 36 2 Sollwert und der pH Wert der zweiten Puffer Lösung erscheinen auf pH 2 Sollwert der Anzeige.. • Drücken Sie ^ ^ ^ ^ , um die eingegebenen Einstellungen zu bestätigen. www.krohne.com 01/2013 - 4002509901 - MA OPTISENS PH 8300 R02 de...
- Seite 37 Installation des Sensors • Installieren Sie den Sensor in die Halterung, siehe auf Seite 17. Schritt 6: Zurückschalten auf die Messung • Deaktivieren Sie wieder die Funktion "Messwert halten". 01/2013 - 4002509901 - MA OPTISENS PH 8300 R02 de www.krohne.com...
-
Seite 38: Kalibrierlog
Sie durch die verschiedenen Einträge blättern. • Wenn Sie zum Messbetrieb zurückkehren möchten, drücken Sie ^ ^ ^ ^ mehrmals, bis Sie sich wieder in diesem Modus befinden. www.krohne.com 01/2013 - 4002509901 - MA OPTISENS PH 8300 R02 de... -
Seite 39: Fehlerbehebung
Tauchen Sie den Sensor bei Umgebungstemperatur Prozessmedium. in eine 3 molare KCl-Lösung. Die sinkende Temperatur führt dazu, dass die Referenz-Halbzelle die KCl-Lösung durch das Diaphragma saugt und die Funktionalität des Diaphragma wiederherstellt. 01/2013 - 4002509901 - MA OPTISENS PH 8300 R02 de www.krohne.com... -
Seite 40: Service
Halbzelle oder eines höheren Widerstands zwischen Glaskolben und Referenz-Halbzelle: Der Nullpunkt muss zwischen -58...+58 mV bei pH 7 liegen. Ein optimaler Wert ist 0 mV bei pH 7. Der Nullpunkt des Sensors wird nach jedem Kalibrierverfahren angezeigt. www.krohne.com 01/2013 - 4002509901 - MA OPTISENS PH 8300 R02 de... -
Seite 41: Ersatzteilverfügbarkeit
Der Hersteller stellt zur Unterstützung der Kunden nach Garantieablauf eine Reihe von Serviceleistungen zur Verfügung. Diese umfassen Reparatur, Wartung, Kalibrierung, technische Unterstützung und Training. INFORMATION! Für genaue Informationen wenden Sie sich bitte an Ihr regionales Vertriebsbüro. 01/2013 - 4002509901 - MA OPTISENS PH 8300 R02 de www.krohne.com... -
Seite 42: Rückgabe Des Geräts An Den Hersteller
Hohlräume frei von gefährlichen Substanzen sind. dem Gerät eine Bescheinigung beigefügt werden, mit der bestätigt wird, dass der Umgang • mit dem Gerät sicher ist und in der das verwendete Produkt benannt wird. www.krohne.com 01/2013 - 4002509901 - MA OPTISENS PH 8300 R02 de... -
Seite 43: Formular (Kopiervorlage) Zur Rücksendung Eines Geräts
Wir bestätigen hiermit, dass bei der Rücklieferung dieses Messgeräts keine Gefahr für Menschen und Umwelt durch Messstoffreste besteht! Datum: Unterschrift: Stempel: 5.5 Entsorgung VORSICHT! Für die Entsorgung sind die landesspezifischen Vorschriften einzuhalten. 01/2013 - 4002509901 - MA OPTISENS PH 8300 R02 de www.krohne.com... -
Seite 44: Technische Daten
(KCl) eingetaucht. Die KCl-Lösung wiederum ist über ein Diaphragma in elektrischem Kontakt mit dem Messmedium. Das Diaphragma verhindert, dass das Messmedium in das Referenzsystem eindringt, ermöglicht jedoch den elektrischen Kontakt mit dem Messmedium. www.krohne.com 01/2013 - 4002509901 - MA OPTISENS PH 8300 R02 de... - Seite 45 Abbildung 6-2: Optimale Steilheit bei 25°C / 77°F Um die Temperaturabhängigkeit der pH-Messung auszugleichen, kann die Temperatur des Messmediums gemessen und automatisch im Messumformer kompensiert werden. Abbildung 6-3: Temperaturabhängigkeit der Steilheit 01/2013 - 4002509901 - MA OPTISENS PH 8300 R02 de www.krohne.com...
-
Seite 46: Technische Daten
Auflösung 0,1 (oder 0,01 im erweiterten Modus) Langzeitstabilität 24 Stunden: getestet innerhalb der definierten Genauigkeit Temperaturdrift Getestet innerhalb der definierten Genauigkeit Abweichung der Getestet innerhalb der definierten Genauigkeit Kabellänge www.krohne.com 01/2013 - 4002509901 - MA OPTISENS PH 8300 R02 de... - Seite 47 Kabel pH/ORP-W DIN Koax Kabel pH/ORP-W SixPlug Kabellänge 5 m / 16,4 ft oder 10 m / 32,8 ft INFORMATION! Bitte wenden Sie sich für weitergehende Informationen an Ihr regionales Vertriebsbüro. 01/2013 - 4002509901 - MA OPTISENS PH 8300 R02 de www.krohne.com...
-
Seite 48: Abmessungen
Abbildung 6-4: Abmessungen ohne integrierten Pt100 Abmessungen [mm] Abmessungen [Zoll] Ø 12 Ø 0,5 Abbildung 6-5: Abmessungen mit SixPlug und integrierten Pt100 Abmessungen [mm] Abmessungen [Zoll] Ø 12 Ø 0,5 www.krohne.com 01/2013 - 4002509901 - MA OPTISENS PH 8300 R02 de... - Seite 49 0,75 0,87 Abbildung 6-7: Abmessungen SENSOFIT IMM 1000 Abmessungen [mm] Abmessungen [Zoll] 1030 (kann gekürzt werden) 40,55 (kann gekürzt werden) 3,94 Ø 25 Ø 0,98 Ø 59 Ø 2,32 01/2013 - 4002509901 - MA OPTISENS PH 8300 R02 de www.krohne.com...
-
Seite 50: Anhang
Orangensaft 0,00001 0,000000001 0,000001 0,00000001 Milch 0,0000001 0,0000001 Sauberes Wasser 0,00000001 0,000001 Blut -118 0,000000001 0,00001 -177 0,0000000001 0,0001 -237 0,00000000001 0,001 -296 0,000000000001 0,01 -355 0,0000000000001 -414 0,00000000000001 www.krohne.com 01/2013 - 4002509901 - MA OPTISENS PH 8300 R02 de... -
Seite 51: Ph Temperaturabhängigkeit
Bei pH 7 und 25°C / 77°F beträgt die temperaturabhängige Abweichung Null. Wenn sich die Temperatur oder der pH-Wert ändert, wird die temperaturabhängige Abweichung anhand der folgenden Formel berechnet: 0,03 pH-Differenz / pH oder 0,03 pH-Differenz / K 01/2013 - 4002509901 - MA OPTISENS PH 8300 R02 de www.krohne.com... - Seite 52 Produkte und Systeme für die Öl- und Gasindustrie • Messsysteme für die Schifffahrtsindustrie Hauptsitz KROHNE Messtechnik GmbH Ludwig-Krohne-Str. 5 47058 Duisburg (Deutschland) Tel.:+49 203 301 0 Fax:+49 203 301 103 89 sales.de@krohne.com Die aktuelle Liste aller KROHNE Kontakte und Adressen finden Sie unter: www.krohne.com...
