GERÄTEBESCHREIBUNG
2
2.1 Gerätebeschreibung
Die hydrostatische Tauchsonde OPTIBAR LC 1010 ist für die Messung des Absolutdrucks bzw.
des Relativdrucks in brennbaren und nicht brennbaren Gasen und Flüssigkeiten ausgelegt.

2.2 Kennzeichnung

Die Kennzeichnung des Gesamtgerätes erfolgt auf dem Gehäuse mit dem nachfolgend
dargestellten Kennzeichnungsschild.
Pinout:

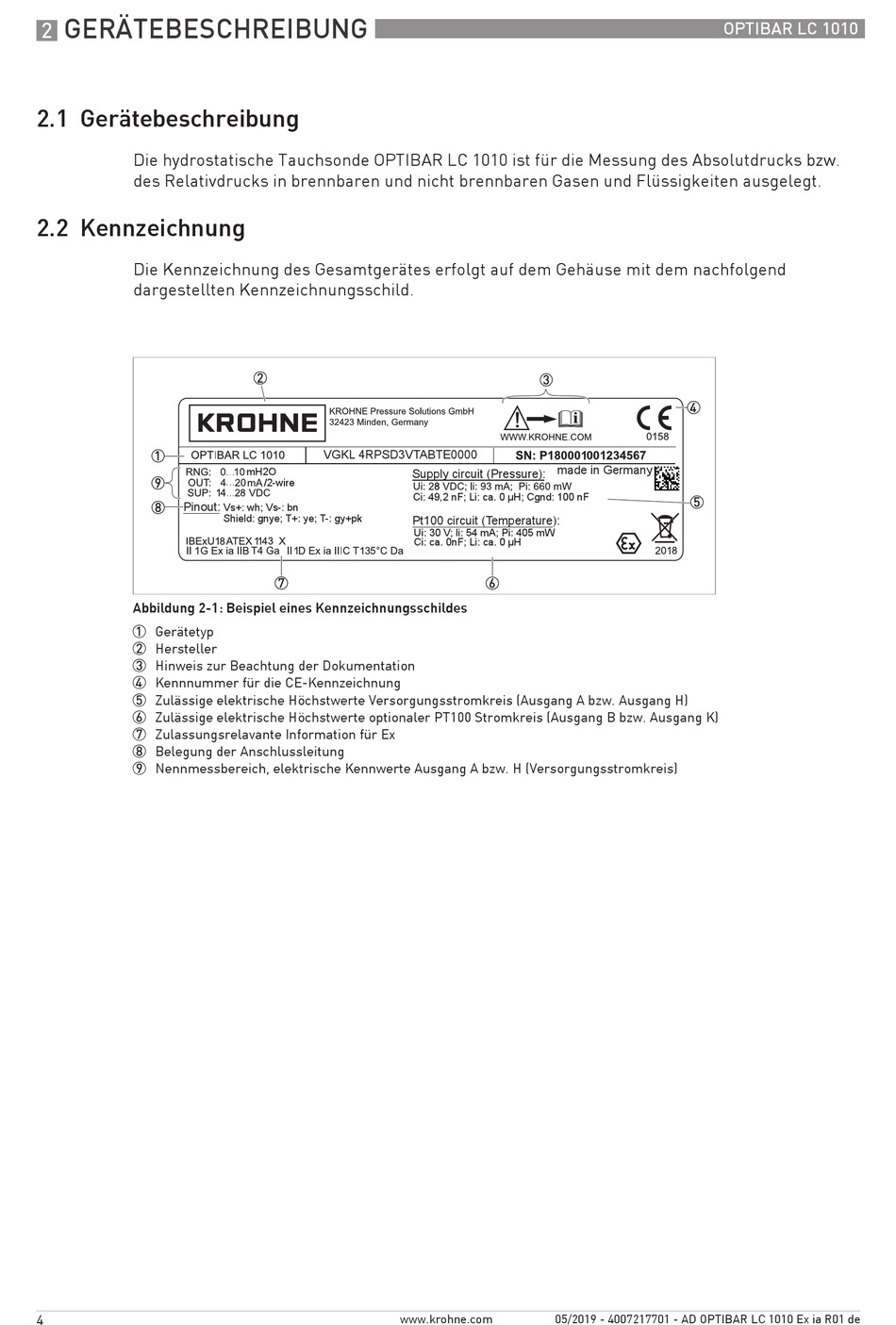

Abbildung 2-1: Beispiel eines Kennzeichnungsschildes
1 Gerätetyp
2 Hersteller
3 Hinweis zur Beachtung der Dokumentation
4 Kennnummer für die CE-Kennzeichnung
5 Zulässige elektrische Höchstwerte Versorgungsstromkreis (Ausgang A bzw. Ausgang H)
6 Zulässige elektrische Höchstwerte optionaler PT100 Stromkreis (Ausgang B bzw. Ausgang K)
7 Zulassungsrelavante Information für Ex
8 Belegung der Anschlussleitung
9 Nennmessbereich, elektrische Kennwerte Ausgang A bzw. H (Versorgungsstromkreis)
4
VGKL 4RPSD3VTABTE0000
mH2O
/2-wire
Vs+: wh; Vs-: bn
Shield: gnye; T+: ye; T-: gy+pk
made in Germany
Supply circuit (Pressure):
Ci: 49,2 nF; Li: ca. 0 μH; Cgnd: 100 nF
Pt100 circuit (Temperature):
Ui: 30 V; li: 54 mA; Pi: 405 mW
Ci: ca. 0nF; Li: ca. 0 μH
