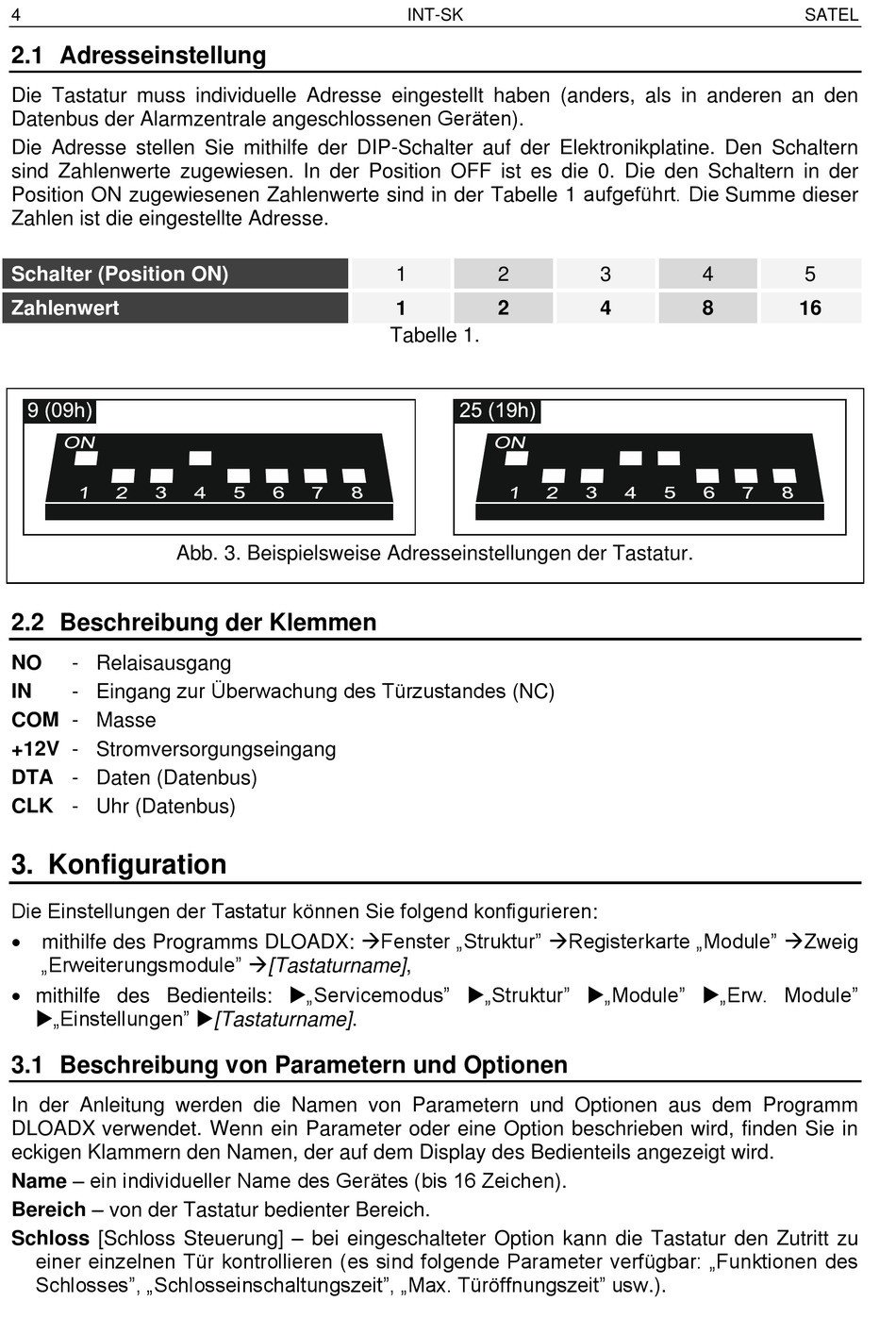

2.1 Adresseinstellung

Die Tastatur muss individuelle Adresse eingestellt haben (anders, als in anderen an den
Datenbus der Alarmzentrale angeschlossenen Geräten).
Die Adresse stellen Sie mithilfe der DIP-Schalter auf der Elektronikplatine. Den Schaltern
sind Zahlenwerte zugewiesen. In der Position OFF ist es die 0. Die den Schaltern in der
Position ON zugewiesenen Zahlenwerte sind in der Tabelle 1 aufgeführt. Die Summe dieser
Zahlen ist die eingestellte Adresse.
Schalter (Position ON)
Zahlenwert
Abb. 3. Beispielsweise Adresseinstellungen der Tastatur.

2.2 Beschreibung der Klemmen

NO - Relaisausgang
- Eingang zur Überwachung des Türzustandes (NC)
IN
COM - Masse
+12V - Stromversorgungseingang
DTA - Daten (Datenbus)
CLK - Uhr (Datenbus)

3. Konfiguration

Die Einstellungen der Tastatur können Sie folgend konfigurieren:
 mithilfe des Programms DLOADX: Fenster „Struktur" Registerkarte „Module" Zweig
„Erweiterungsmodule" [Tastaturname],
 mithilfe des Bedienteils: „Servicemodus" „Struktur" „Module" „Erw. Module"
„Einstellungen" [Tastaturname].

3.1 Beschreibung von Parametern und Optionen

In der Anleitung werden die Namen von Parametern und Optionen aus dem Programm
DLOADX verwendet. Wenn ein Parameter oder eine Option beschrieben wird, finden Sie in
eckigen Klammern den Namen, der auf dem Display des Bedienteils angezeigt wird.
Name – ein individueller Name des Gerätes (bis 16 Zeichen).
Bereich – von der Tastatur bedienter Bereich.
Schloss [Schloss Steuerung] – bei eingeschalteter Option kann die Tastatur den Zutritt zu
einer einzelnen Tür kontrollieren (es sind folgende Parameter verfügbar: „Funktionen des
Schlosses", „Schlosseinschaltungszeit", „Max. Türöffnungszeit" usw.).
INT-SK
1 2
1 2
Tabelle 1.
3 4
4 8
SATEL
5
16
