Satel INT-SZ Kurze Installationsanleitung

INT-SZ
CODESCHLOSS
Die Installation des Gerätes soll durch Elektrofachkräfte erfolgen.
Alle Anschlussarbeiten dürfen nur bei abgeschalteter Betriebsspannung
durchgeführt werden.
Der Codeschloss INT-SZ ermöglicht die Bedienung der Zutrittskontrolle. Er ist mit den
Alarmzentralen INTEGRA und INTEGRA Plus kompatibel.
Der Codeschloss ist für die Montage in Innenräumen ausgelegt. Der Montageort soll für
die Benutzer des Alarmsystems leicht zugänglich sein.
1. Öffnen Sie das Gehäuse der Tastatur.
2. Stellen Sie die Adresse des Codeschlosses ein (siehe: „Adresseinstellung").
3. Halten Sie das Gehäuseunterteil an die Wand und markieren Sie die Montageöffnungen.
4. Bohren Sie in der Wand Löcher für Montagedübeln.
5. Führen Sie die Kabel durch den Loch im Gehäuseunterteil.
6. Mit den Spreizdübeln und Schrauben fixieren Sie das Unterteil an die Wand.
7. Verbinden Sie die Klemmen CLK, DTA und COM mit entsprechenden Klemmen
des Datenbusses
der Alarmzentrale). Es wird empfohlen, ein gerades Kabel ohne Abschirmung zu
verwenden. Bei der Anwendung eines verdrillten Kabels beachten Sie, dass die Signale
CLK (Uhr) und DTA (Daten) nicht in einem gedrillten Adernpaar liegen sollen.
Die Leitungen müssen in einem Kabel geführt werden.
8. An die NO-Klemmen
elektromagnetischen Schlosses, einer Verriegelung oder eines anderen Türantriebes an
(siehe: Abb. 1). Es wird nicht empfohlen, den Aktor aus derselben Quelle wie der
Codeschloss zu speisen.

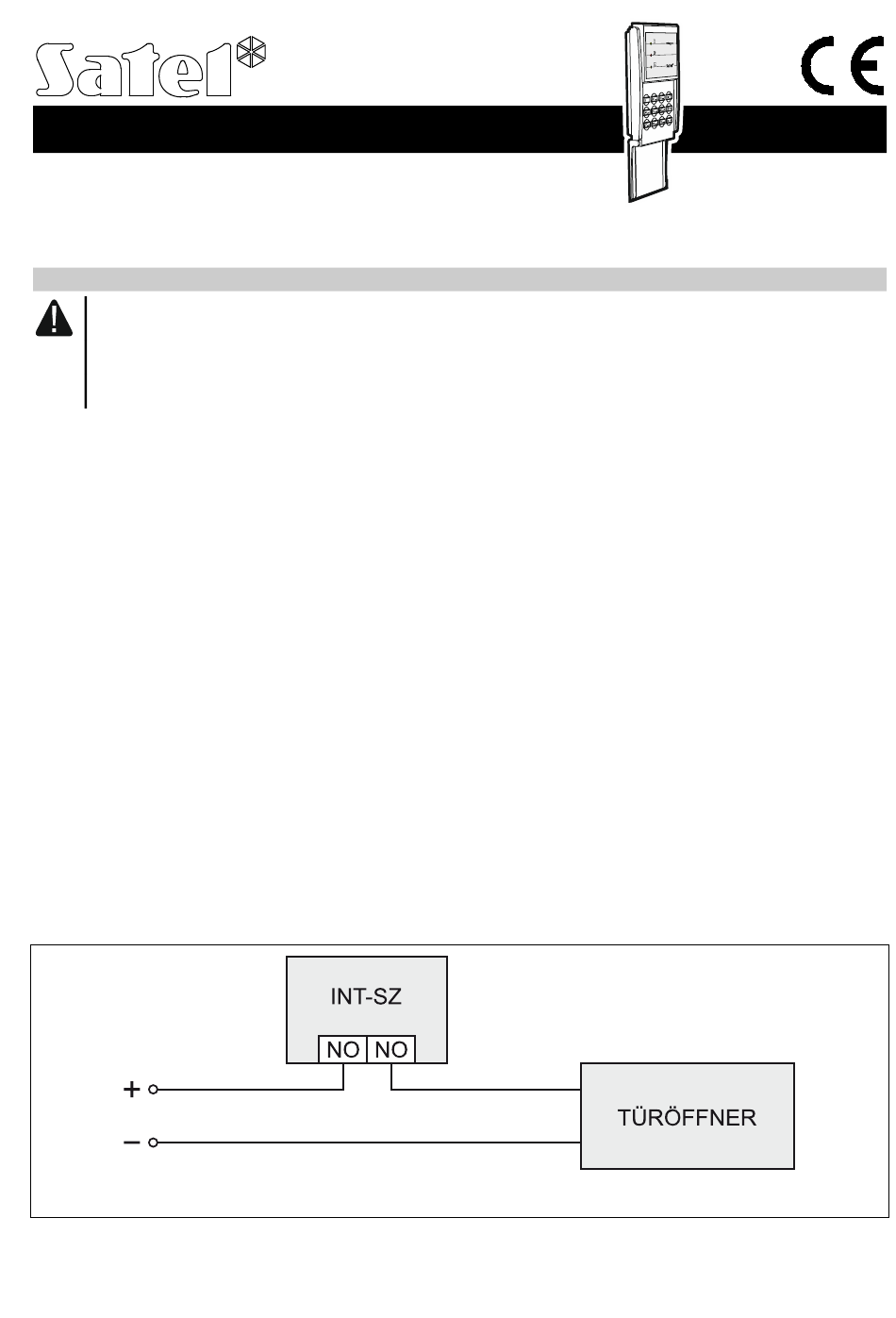

Abb. 1. Anschluss von Leitungen an die Klemmen NO des Schlosses.
9. An die Klemmen IN und COM schließen Sie die Leitungen des Türsensors an. Soll
der Türzustand nicht kontrolliert werden, dann verbinden Sie die Klemme IN mit
®
Kurze Installationsanleitung
Vollständige Anleitung ist unter www.satel.eu zu finden
der Alarmzentrale
schließen
(siehe: Anleitung
Sie die Leitungen
int-sz_sii_de 12/15
für den Errichter
zur Steuerung eines
