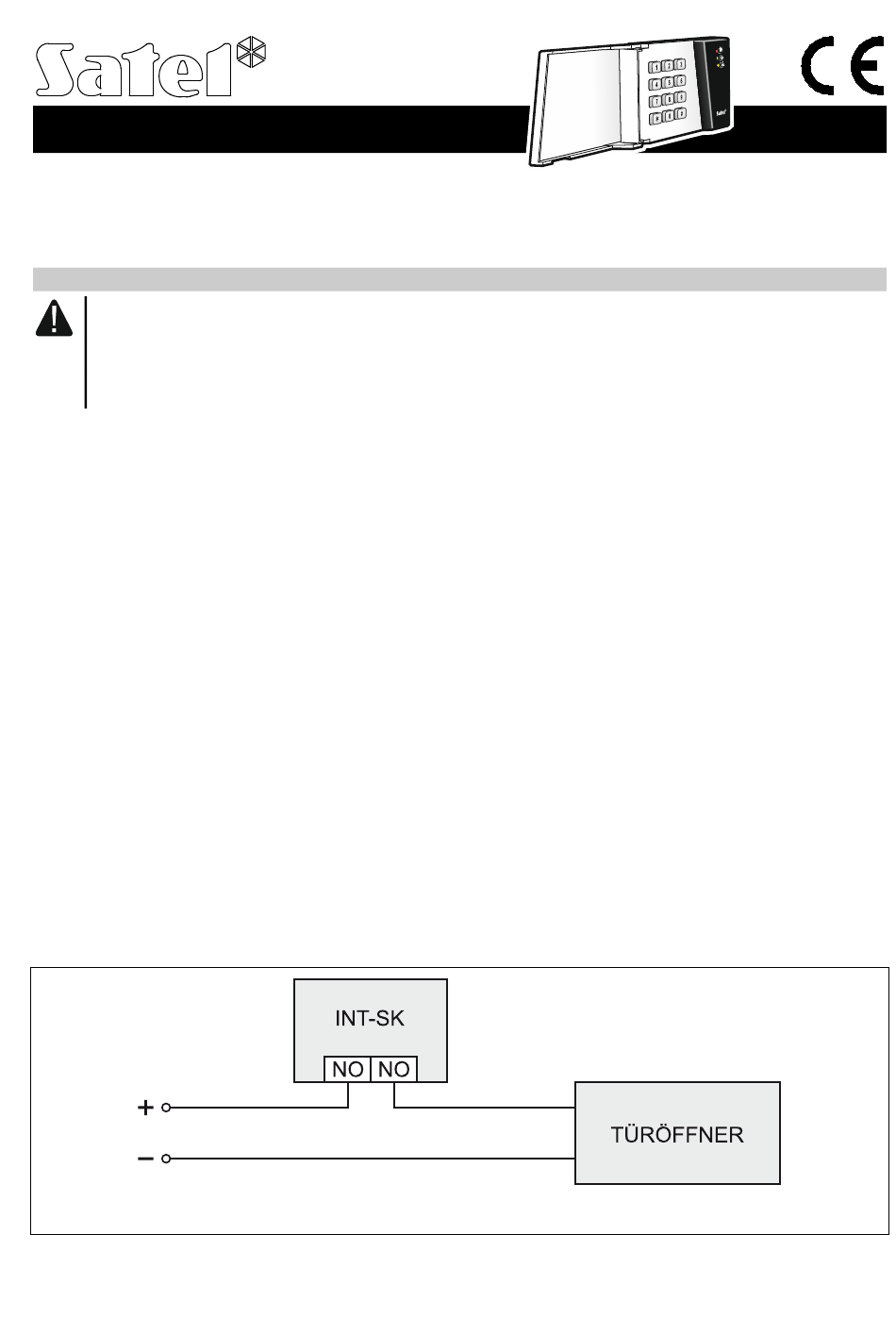

Satel INT-SK Kurze Installationsanleitung

INT-SK
BEREICHSTASTATUR
Vollständige Anleitung ist unter www.satel.eu zu finden.
Die Installation des Gerätes soll durch Elektrofachkräfte erfolgen.
Alle Anschlussarbeiten dürfen nur bei abgeschalteter Betriebsspannung
durchgeführt werden.
Die Bereichstastatur INT-SK erlaubt die Steuerung eines Bereichs des Alarmsystems und
ermöglicht die Bedienung der Zutrittskontrolle. Sie ist mit den Alarmzentralen INTEGRA und
INTEGRA Plus kompatibel.
Die Tastatur ist für die Montage in Innenräumen ausgelegt. Der Montageort soll für
die Benutzer des Alarmsystems leicht zugänglich sein.
1. Öffnen Sie das Gehäuse der Tastatur.
2. Stellen Sie die Adresse der Tastatur ein (siehe: „Adresseinstellung").
3. Halten Sie das Gehäuseunterteil an die Wand und markieren Sie die Montageöffnungen.
4. Bohren Sie in der Wand Löcher für Montagedübeln.
5. Führen Sie die Kabel durch den Loch im Gehäuseunterteil.
6. Mit den Spreizdübeln und Schrauben fixieren Sie das Unterteil an die Wand.
7. Verbinden Sie die Klemmen CLK, DTA und COM mit entsprechenden Klemmen
des Datenbusses
der Alarmzentrale). Es wird empfohlen, ein gerades Kabel ohne Abschirmung zu
verwenden. Bei der Anwendung eines verdrillten Kabels beachten Sie, dass die Signale
CLK (Uhr) und DTA (Daten) nicht in einem gedrillten Adernpaar liegen sollen.
Die Leitungen müssen in einem Kabel geführt werden.
8. Soll die Tastatur einen elektromagnetischen Schloss oder einen anderen Aktor steuern,
dann schließen Sie die Leitungen an die Klemmen NO in der Bereichstastatur (siehe:
Abb. 1). Es wird nicht empfohlen, den Aktor aus derselben Quelle wie die Tastatur zu
speisen.
Abb. 1. Anschluss von Leitungen an die Klemmen NO in der Tastatur.
9. An die Klemmen IN und COM schließen Sie die Leitungen des Türsensors an. Soll
der Türzustand nicht kontrolliert werden, dann verbinden Sie die Klemme IN mit
®
Kurze Installationsanleitung
der Alarmzentrale (siehe: Anleitung
int-sk_sii_de 12/15
für den Errichter
