1. Öffnen Sie das Gehäuse des Schlosses.
2. Stellen Sie die Adresse des Schlosses ein (siehe: „Adresseinstellung").
3. Halten Sie das Gehäuseunterteil an die Wand und markieren Sie die Montageöffnungen.
4. Bohren Sie in der Wand Löcher für Montagedübeln.
5. Führen Sie die Kabel durch den Loch im Gehäuseunterteil.
6. Mit den Spreizdübeln und Schrauben fixieren Sie das Unterteil an die Wand.
7. Verbinden Sie die Klemmen CLK, DTA und COM mit entsprechenden Klemmen
des Datenbusses
der Alarmzentrale). Es wird empfohlen, ein gerades Kabel ohne Abschirmung zu
verwenden. Bei der Anwendung eines verdrillten Kabels beachten Sie, dass die Signale
CLK (Uhr) und DTA (Daten) nicht in einem gedrillten Adernpaar liegen sollen.
Die Leitungen müssen in einem Kabel geführt werden.
8. Schließen Sie
elektromagnetischen Türschlosses, einer Verriegelung oder eines anderen Türöffners an
(siehe: Abb. 2). Es wird nicht empfohlen, den Türöffner von derselben Quelle wie der
Codeschloss zu speisen.

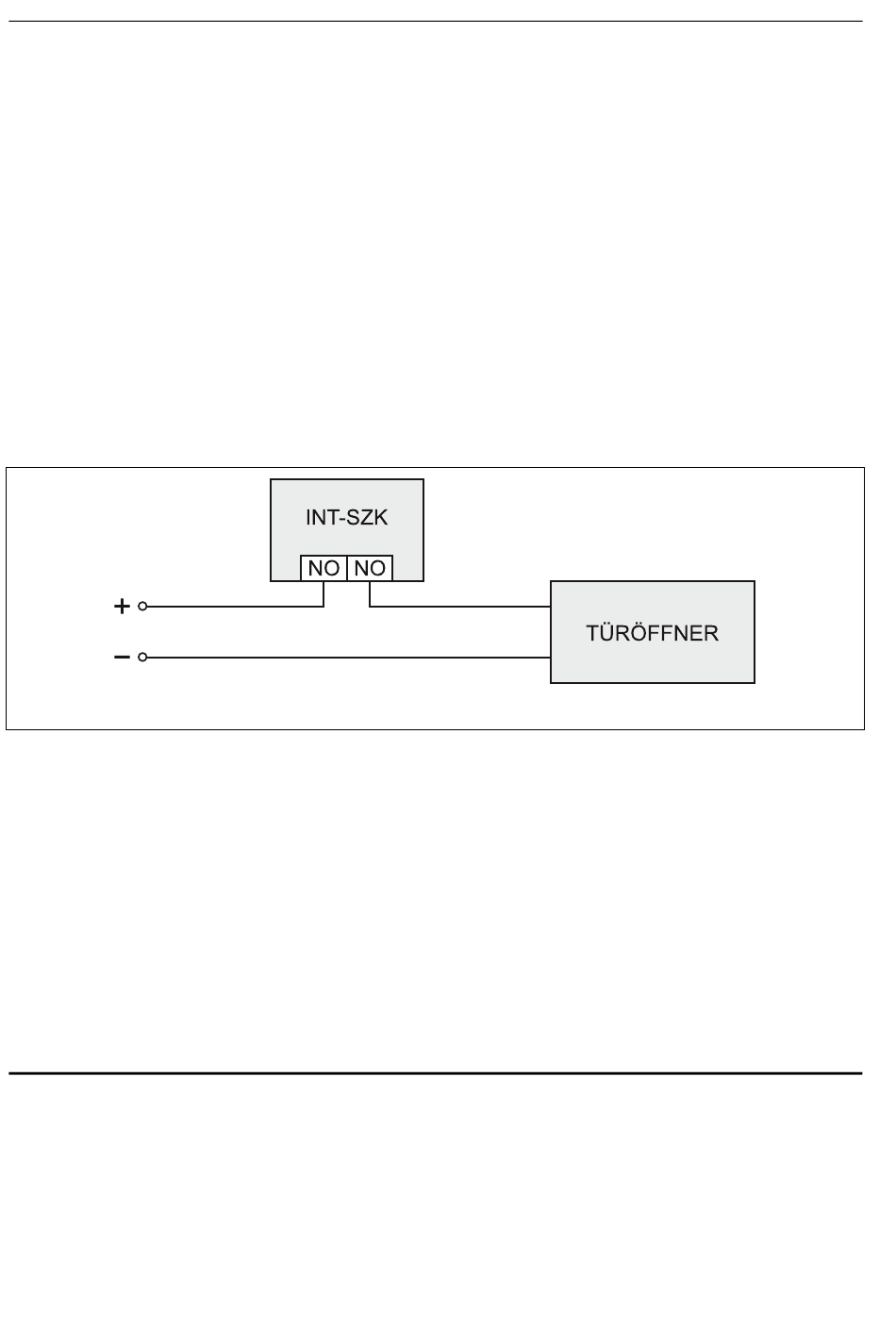

Abb. 2. Anschluss von Leitungen an die Klemmen NO des Schlosses.
9. An die Klemmen IN und COM schließen Sie die Leitungen des Türsensors an. Soll
der Türzustand nicht kontrolliert werden, dann verbinden Sie die Klemme IN mit
der Klemme COM des Schlosses oder bei der Konfiguration des Schlosses stellen Sie für
M . T
AX ÜRÖFFNUNGSZEIT
10. Schließen Sie die Stromversorgungsleitungen an die Klemmen +12V und COM an. Der
Codeschloss kann direkt von der Alarmzentrale, von einem anderen Erweiterungsmodul
mit Netzteil oder vom Netzteil gespeist werden.
11. Schließen Sie das Gehäuse.
12. Schalten Sie die Stromversorgung des Alarmsystems ein.
13. Rufen Sie in
Errichteranleitung für die Alarmzentrale). Der Schloss wird als „INT-SZ/SZK" identifiziert.

2.1 Adresseinstellung

Zur Adresseinstellung dienen die DIP-Schalter 1-5. Jedem Schalter ist ein Zahlenwert
zugewiesen. In der Position OFF beträgt der Wert 0. Die Zahlenwerte, die den auf ON
eingestellten Schaltern zugewiesen sind, zeigt die Tabelle 1. Die Gesamtsumme
der Zahlenwerte, die den Schaltern 1-5 zugewiesen sind, ist mit der im Modul eingestellten
Adresse gleich. Die Adresse muss anders sein, als in anderen an den Datenbus
der Alarmzentrale angeschlossenen Modulen.
der Alarmzentrale
an die Klemmen
den Wert 0 ein.
der Alarmzentrale
INT-SZK
(siehe: Anleitung
NO die Leitungen
die Funktion der
für den
zur Steuerung
Identifikation auf
