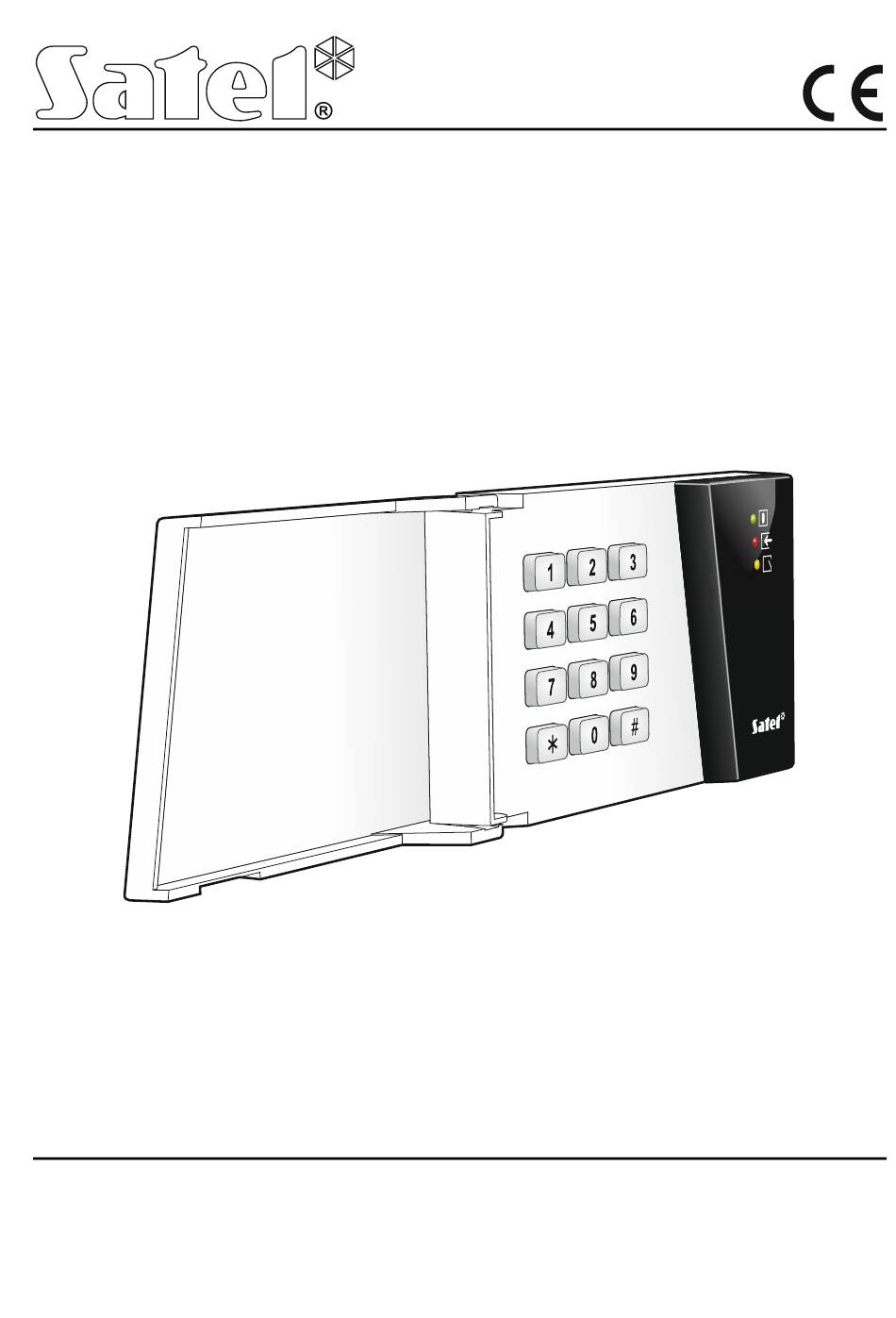

- Seite 1 10/15 Codeschloss INT-SZK Firmwareversion 2.00 SATEL sp. z o.o. • ul. Budowlanych 66 • 80-298 Gdańsk • POLEN tel. +48 58 320 94 00 www.satel.eu...
- Seite 2 Alle Eingriffe in die Konstruktion, die vom Hersteller nicht erlaubt sind, oder eigenmächtige Reparaturen verursachen den Verlust der Garantie. Das Ziel der Firma SATEL ist ständig die höchste Qualität der Produkte zu gewährleisten, was zu Veränderungen in der technischen Spezifikation und der Software führt. Aktuelle Informationen über die eingeführten Änderungen sind auf unserer...
-
Seite 3: Installation
Der Codeschloss INT-SZK ermöglicht die Bedienung der Zutrittskontrolle. Er ist mit den Alarmzentralen INTEGRA und INTEGRA Plus kompatibel. Abb. 1. Codeschloss INT-SZ mit geschlossener und offener Klappe. 1. Eigenschaften • Funktionen der Zutrittskontrolle: – Kontrolle einer Tür, – Relaisausgang Steuerung... -
Seite 4: Adresseinstellung
INT-SZK SATEL 1. Öffnen Sie das Gehäuse des Schlosses. 2. Stellen Sie die Adresse des Schlosses ein (siehe: „Adresseinstellung“). 3. Halten Sie das Gehäuseunterteil an die Wand und markieren Sie die Montageöffnungen. 4. Bohren Sie in der Wand Löcher für Montagedübeln. -
Seite 5: Beschreibung Der Klemmen
SATEL INT-SZK Nummer des Schalters Zahlenwert Tabelle 1. Abb. 3. Beispielsweise Adresseinstellungen des Codeschlosses. 2.2 Beschreibung der Klemmen - Relaisausgang - Eingang zur Kontrolle des Türschließzustandes (NC) COM - Masse +12V - Stromversorgungseingang DTA - Daten (Datenbus) CLK - Uhr (Datenbus) 3. - Seite 6 INT-SZK SATEL Abb. 4. Programm DLOADX: Parameter und Optionen des Codeschlosses. Schlosseinschaltungszeit – in der Zeit kann das Relais eingeschaltet sein. Man kann von 1 bis 255 Sekunden programmieren. Relais – Zustand des inaktiven Relais: NO [Schließer NO] – die Relaisklemmen sind getrennt (nach der Einschaltung des Relais werden kurzgeschlossen).
- Seite 7 SATEL INT-SZK das Relais einzuschalten). Das ermöglicht die Erstellung eines Durchgangs vom Typ „Schleuse“. Man kann eine Tür auswählen, die von einem anderen Erweiterungsmodul oder von der als 57 programmierten Linie des Alarmsystems TECHN ÜRKONTROLLE überwacht wird. Bestätigung – Sie können auswählen, ob und wie der Codeschloss bei der Bedienung mit dem Benutzer kommunizieren soll: Kein –...
-
Seite 8: Bedienung
INT-SZK SATEL Beleuchtung – Betriebsarten der Tastenbeleuchtung: Keine – ausgeschaltet. Auto – die Tastenbeleuchtung wird nach der Betätigung einer beliebigen Taste aktiviert. Sie kann nach dem Auftreten eines bestimmten Ereignisses aktiviert werden (siehe: Parameter A ). Die Tastenbeleuchtung wird 40 Sekunden UTOHINTERGRUNDBELEUCHTUNG lang nach der Betätigung einer Taste / nach dem Auftreten des Ereignisses... -
Seite 9: Verfügbare Funktionen
SATEL INT-SZK 3 Paare von kurzen Tönen – der Benutzer soll das Kennwort ändern. 2 lange Töne – Kennwort unbekannt. 3 lange Töne – Funktion nicht verfügbar. 4.2.2 Signalisierung von Ereignissen Sie können definieren, welche Ereignisse akustisch signalisiert werden (siehe: Kapitel „Konfiguration“). -
Seite 10: Technische Daten
INT-SZK SATEL 2. Wenn die LEDs nacheinander blinken, geben Sie das bisherige Kennwort ein und drücken Sie 3. Wenn die LEDs nacheinander blinken, geben Sie das neue Kennwort ein und drücken Sie 5. Technische Daten Spannungsversorgung ..................12 V DC ±15% Ruhestromaufnahme .......................35 mA...
