4
verbinden Sie die Klemme IN mit der Klemme COM der Tastatur oder bei der
Konfiguration der Tastatur programmieren Sie für den Parameter „Max. Türöffnungszeit"
den Wert 0.
10. Schließen Sie die Stromversorgungsleitungen an die Klemmen 12V und COM.
Die Tastatur kann direkt von der Alarmzentrale, von einem Erweiterungsmodul mit
Netzteil oder vom Netzteil gespeist werden.
11. Befestigen Sie den Deckel auf den Scharnieren und schließen Sie das Gehäuse.
12. Sperren Sie den Deckel mit der Schraube.
13. Schalten Sie die Stromversorgung des Alarmsystems ein.
14. Rufen Sie in der Alarmzentrale die Funktion der Identifikation auf (siehe Anleitung für den
Errichter der Alarmzentrale). Die Tastatur wird als „INT-S/SK" identifiziert.

2.1 Adresseinstellung

Die Tastatur muss individuelle Adresse eingestellt haben (anders, als in anderen an den
Datenbus der Alarmzentrale angeschlossenen Geräten).
Die Adresse stellen Sie mithilfe der DIP-Schalter auf der Elektronikplatine. Den Schaltern
sind Zahlenwerte zugewiesen. In der Position OFF ist es die 0. Die den Schaltern in der
Position ON zugewiesenen Zahlenwerte sind in der Tabelle 1 aufgeführt. Die Summe dieser
Zahlen ist die eingestellte Adresse.
Schalter (Position ON)
Zahlenwert

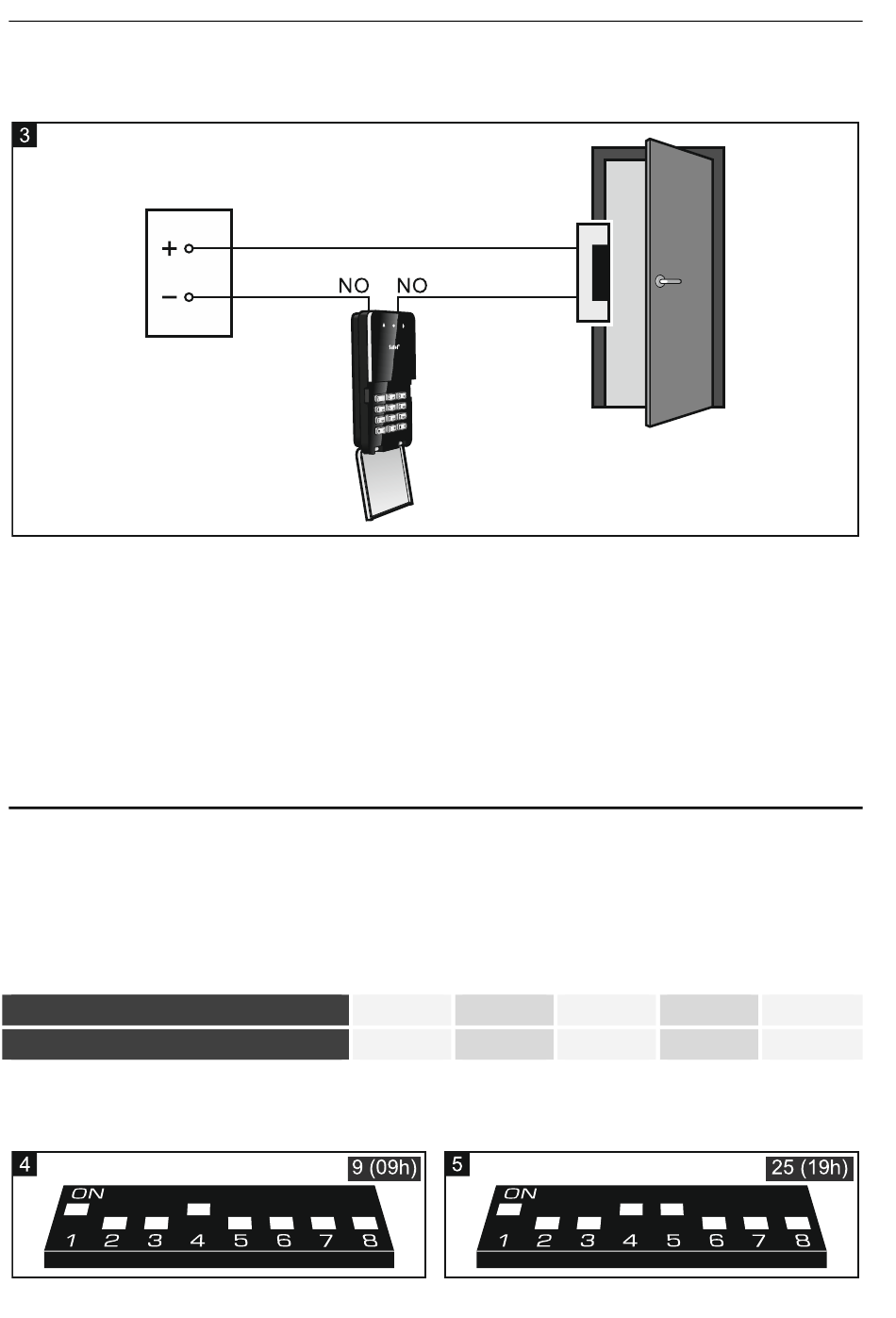

Die Abbildungen 4 und 5 stellen Beispiele für mithilfe Schalter eingestellte Adressen dar.
INT-SF
1 2
1 2
Tabelle 1.
3 4
4 8
SATEL
5
16
