2. Stellen Sie die Adresse des Schlosses ein (siehe „Adresseinstellung" S. 3).
3. Halten Sie das Gehäuseunterteil an die Wand und markieren Sie die Montageöffnungen.
4. Bohren Sie in der Wand Löcher für Montagedübeln.
5. Führen Sie die Kabel durch das Loch im Gehäuseunterteil.
6. Mit den Dübeln und Schrauben befestigen Sie das Gehäuseunterteil an der Wand.
Die Dübel sollen an die Montagefläche entsprechend angepasst werden (andere beim
Beton oder Ziegel, andere bei Gips, usw.).
7. Verbinden Sie die Klemmen CLK, DTA und COM mit entsprechenden Klemmen
des Datenbusses
der Alarmzentrale). Es wird empfohlen, ein gerades Kabel ohne Abschirmung zu
verwenden. Bei der Anwendung eines verdrillten Kabels beachten Sie, dass die Signale
CLK (Uhr) und DTA (Daten) nicht in einem gedrillten Adernpaar liegen dürfen.
Die Leitungen müssen in einem Kabel geführt werden.
8. Schließen
Sie
elektromagnetischen Türschlosses, einer Verriegelung oder eines anderen Türöffners an
(siehe: Abb. 2). Es wird nicht empfohlen, den Türöffner von derselben Quelle wie der
Codeschloss zu speisen.
9. Wenn der Codeschloss den Türzustand überwachen soll, schließen Sie den Türsensor an
die Klemmen IN und COM an. Falls der Codeschloss den Türzustand nicht überwachen
soll, verbinden Sie die Klemme IN mit der Klemme COM des Schlosses oder bei der
Konfiguration des Schlosses stellen Sie für „Max. Türöffnungszeit" den Wert 0 ein.
10. Schließen Sie die Stromversorgungsleitungen an die Klemmen +12V und COM an.
Der Codeschloss
Erweiterungsmodul mit Netzteil oder vom Netzteil gespeist werden.
11. Schließen Sie das Gehäuse.
12. Schalten Sie die Stromversorgung des Alarmsystems ein.
13. Rufen
Sie
in
Errichteranleitung für die Alarmzentrale). Der Schloss wird als „INT-SZ/SZK" identifiziert.
2.1 Adresseinstellung
Der Codeschloss muss individuelle Adresse eingestellt haben (anders, als in anderen an den
Datenbus der Alarmzentrale angeschlossenen Geräten).
Die Adresse stellen Sie mithilfe der DIP-Schalter auf der Elektronikplatine. Den Schaltern
sind Zahlenwerte zugewiesen. In der Position OFF ist es die 0. Die den Schaltern in der
der
Alarmzentrale
an
die
Klemmen

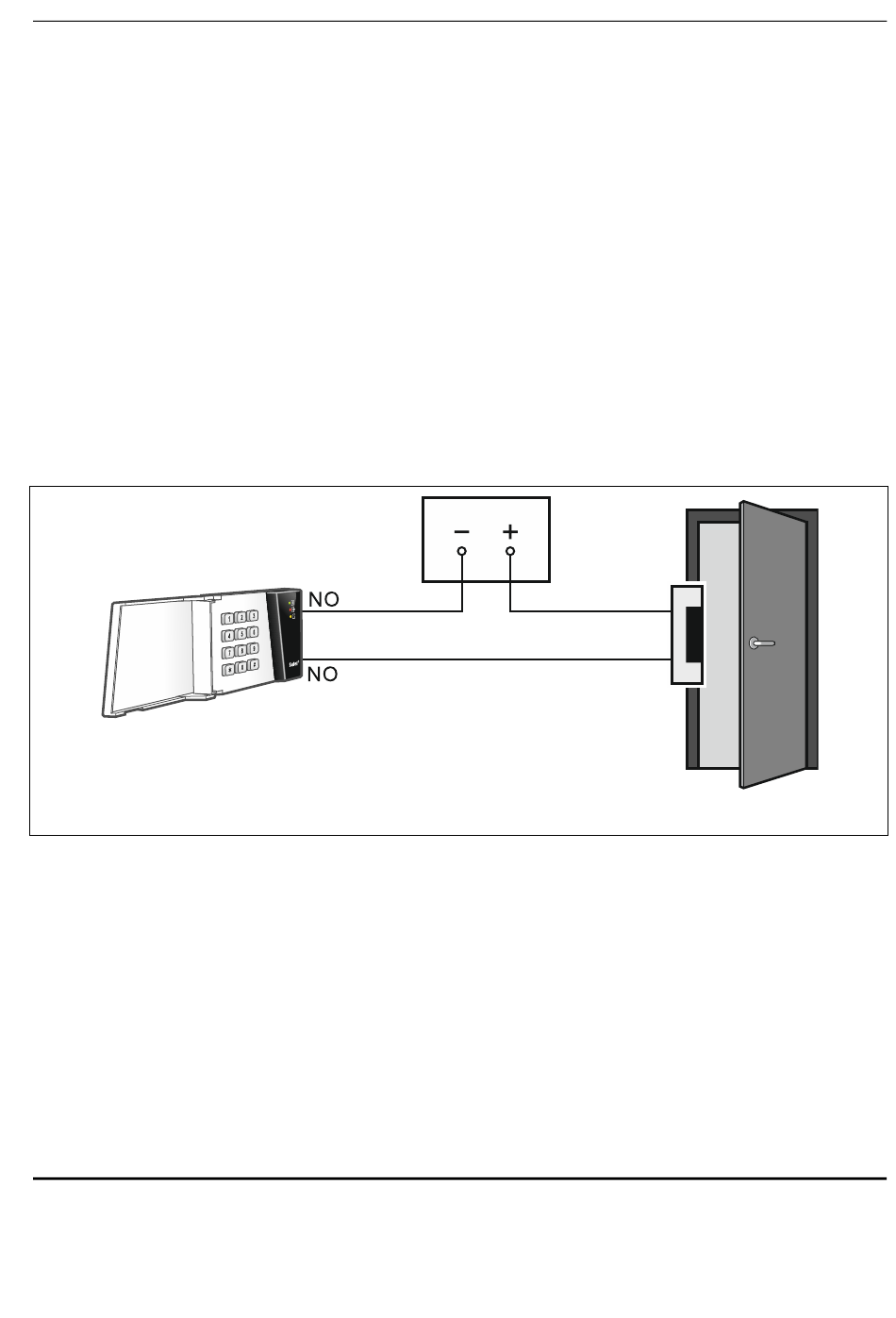

Abb. 2. Anschluss des Türöffners an den Codeschloss.
kann
direkt
der
Alarmzentrale
INT-SZK
(siehe:
NO
die
Leitungen
von
der
Alarmzentrale,
die
Funktion
Anleitung
für
zur
Steuerung
von
einem
der
Identifikation
3
den
Errichter
eines
anderen
auf
(siehe:
