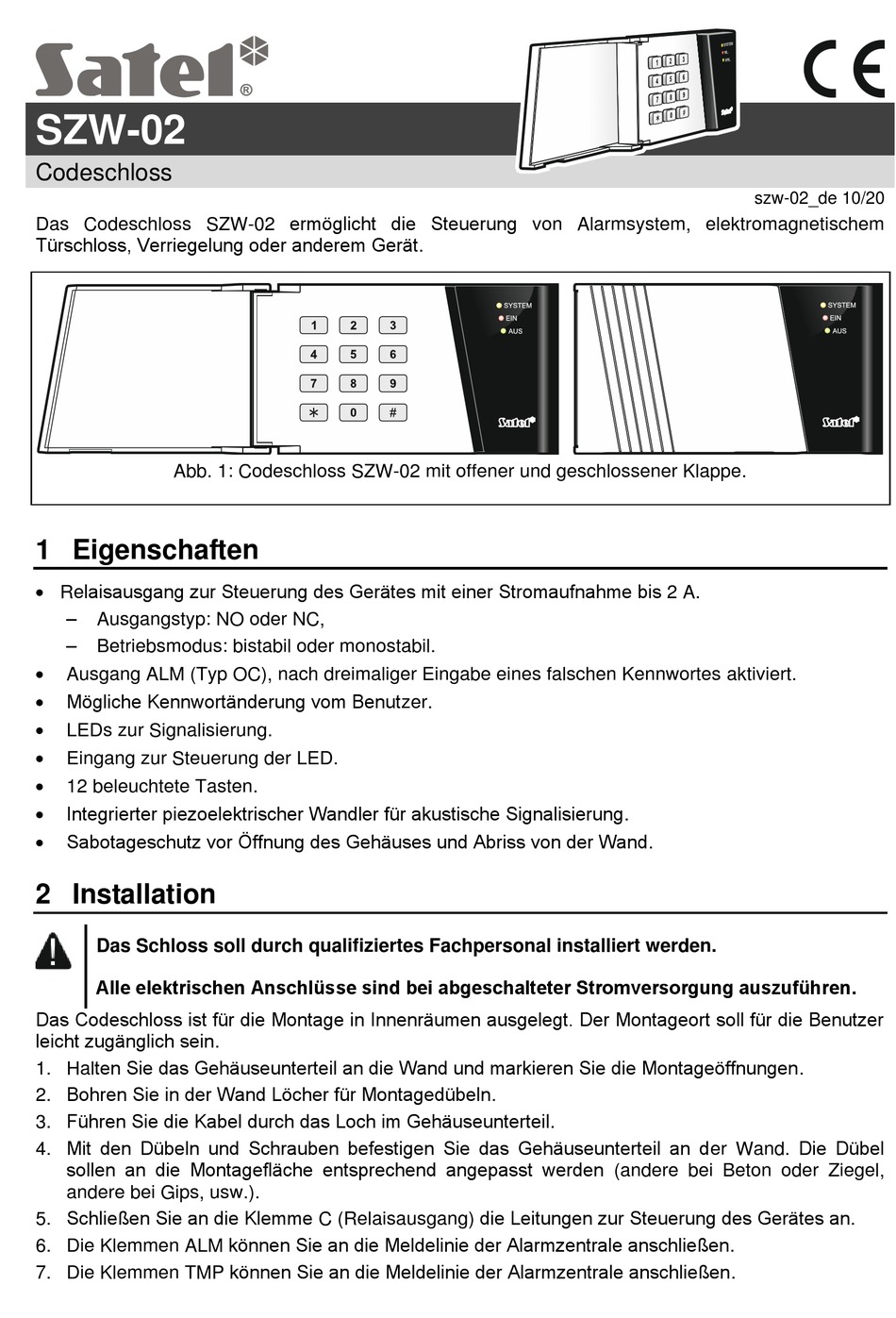

Satel SZW-02 Bedienungsanleitung

SZW-02
Codeschloss
Das Codeschloss SZW-02 ermöglicht die Steuerung von Alarmsystem, elektromagnetischem
Türschloss, Verriegelung oder anderem Gerät.
Abb. 1: Codeschloss SZW-02 mit offener und geschlossener Klappe.
1 Eigenschaften
 Relaisausgang zur Steuerung des Gerätes mit einer Stromaufnahme bis 2 A.
–
Ausgangstyp: NO oder NC,
–
Betriebsmodus: bistabil oder monostabil.

Ausgang ALM (Typ OC), nach dreimaliger Eingabe eines falschen Kennwortes aktiviert.

Mögliche Kennwortänderung vom Benutzer.

LEDs zur Signalisierung.

Eingang zur Steuerung der LED.

12 beleuchtete Tasten.

Integrierter piezoelektrischer Wandler für akustische Signalisierung.

Sabotageschutz vor Öffnung des Gehäuses und Abriss von der Wand.
2 Installation
Das Schloss soll durch qualifiziertes Fachpersonal installiert werden.
Alle elektrischen Anschlüsse sind bei abgeschalteter Stromversorgung auszuführen.
Das Codeschloss ist für die Montage in Innenräumen ausgelegt. Der Montageort soll für die Benutzer
leicht zugänglich sein.
1. Halten Sie das Gehäuseunterteil an die Wand und markieren Sie die Montageöffnungen.
2. Bohren Sie in der Wand Löcher für Montagedübeln.
3. Führen Sie die Kabel durch das Loch im Gehäuseunterteil.
4. Mit den Dübeln und Schrauben befestigen Sie das Gehäuseunterteil an der Wand. Die Dübel
sollen an die Montagefläche entsprechend angepasst werden (andere bei Beton oder Ziegel,
andere bei Gips, usw.).
5. Schließen Sie an die Klemme C (Relaisausgang) die Leitungen zur Steuerung des Gerätes an.
6. Die Klemmen ALM können Sie an die Meldelinie der Alarmzentrale anschließen.
7. Die Klemmen TMP können Sie an die Meldelinie der Alarmzentrale anschließen.
szw-02_de 10/20
