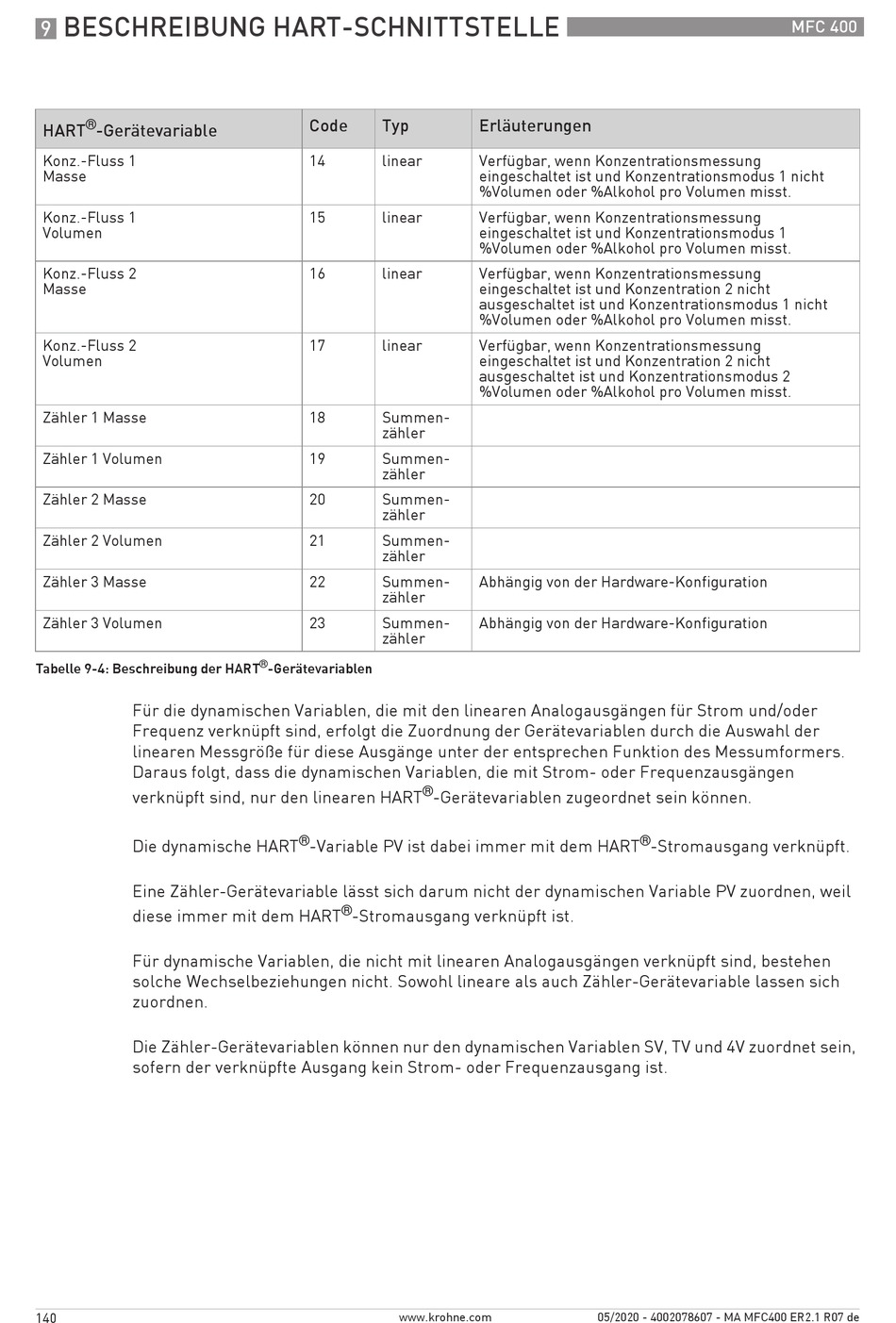

BESCHREIBUNG HART-SCHNITTSTELLE
9
®
HART -Gerätevariable
Konz.-Fluss 1
Masse
Konz.-Fluss 1
Volumen
Konz.-Fluss 2
Masse
Konz.-Fluss 2
Volumen
Zähler 1 Masse
Zähler 1 Volumen
Zähler 2 Masse
Zähler 2 Volumen
Zähler 3 Masse
Zähler 3 Volumen
Tabelle 9-4: Beschreibung der HART
Für die dynamischen Variablen, die mit den linearen Analogausgängen für Strom und/oder
Frequenz verknüpft sind, erfolgt die Zuordnung der Gerätevariablen durch die Auswahl der
linearen Messgröße für diese Ausgänge unter der entsprechen Funktion des Messumformers.
Daraus folgt, dass die dynamischen Variablen, die mit Strom- oder Frequenzausgängen
verknüpft sind, nur den linearen HART
Die dynamische HART
Eine Zähler-Gerätevariable lässt sich darum nicht der dynamischen Variable PV zuordnen, weil
diese immer mit dem HART
Für dynamische Variablen, die nicht mit linearen Analogausgängen verknüpft sind, bestehen
solche Wechselbeziehungen nicht. Sowohl lineare als auch Zähler-Gerätevariable lassen sich
zuordnen.
Die Zähler-Gerätevariablen können nur den dynamischen Variablen SV, TV und 4V zuordnet sein,
sofern der verknüpfte Ausgang kein Strom- oder Frequenzausgang ist.
140
Code Typ
14 linear
15 linear
16 linear
17 linear
18 Summen-
zähler
19 Summen-
zähler
20 Summen-
zähler
21 Summen-
zähler
22 Summen-
zähler
23 Summen-
zähler
®
-Gerätevariablen
®
®
-Variable PV ist dabei immer mit dem HART
®
-Stromausgang verknüpft ist.
www.krohne.com
Erläuterungen
Verfügbar, wenn Konzentrationsmessung
eingeschaltet ist und Konzentrationsmodus 1 nicht
%Volumen oder %Alkohol pro Volumen misst.
Verfügbar, wenn Konzentrationsmessung
eingeschaltet ist und Konzentrationsmodus 1
%Volumen oder %Alkohol pro Volumen misst.
Verfügbar, wenn Konzentrationsmessung
eingeschaltet ist und Konzentration 2 nicht
ausgeschaltet ist und Konzentrationsmodus 1 nicht
%Volumen oder %Alkohol pro Volumen misst.
Verfügbar, wenn Konzentrationsmessung
eingeschaltet ist und Konzentration 2 nicht
ausgeschaltet ist und Konzentrationsmodus 2
%Volumen oder %Alkohol pro Volumen misst.
Abhängig von der Hardware-Konfiguration
Abhängig von der Hardware-Konfiguration
-Gerätevariablen zugeordnet sein können.
05/2020 - 4002078607 - MA MFC400 ER2.1 R07 de
MFC 400
®
-Stromausgang verknüpft.
