SEG Electronics GmbH
Handbuch BF1 DE

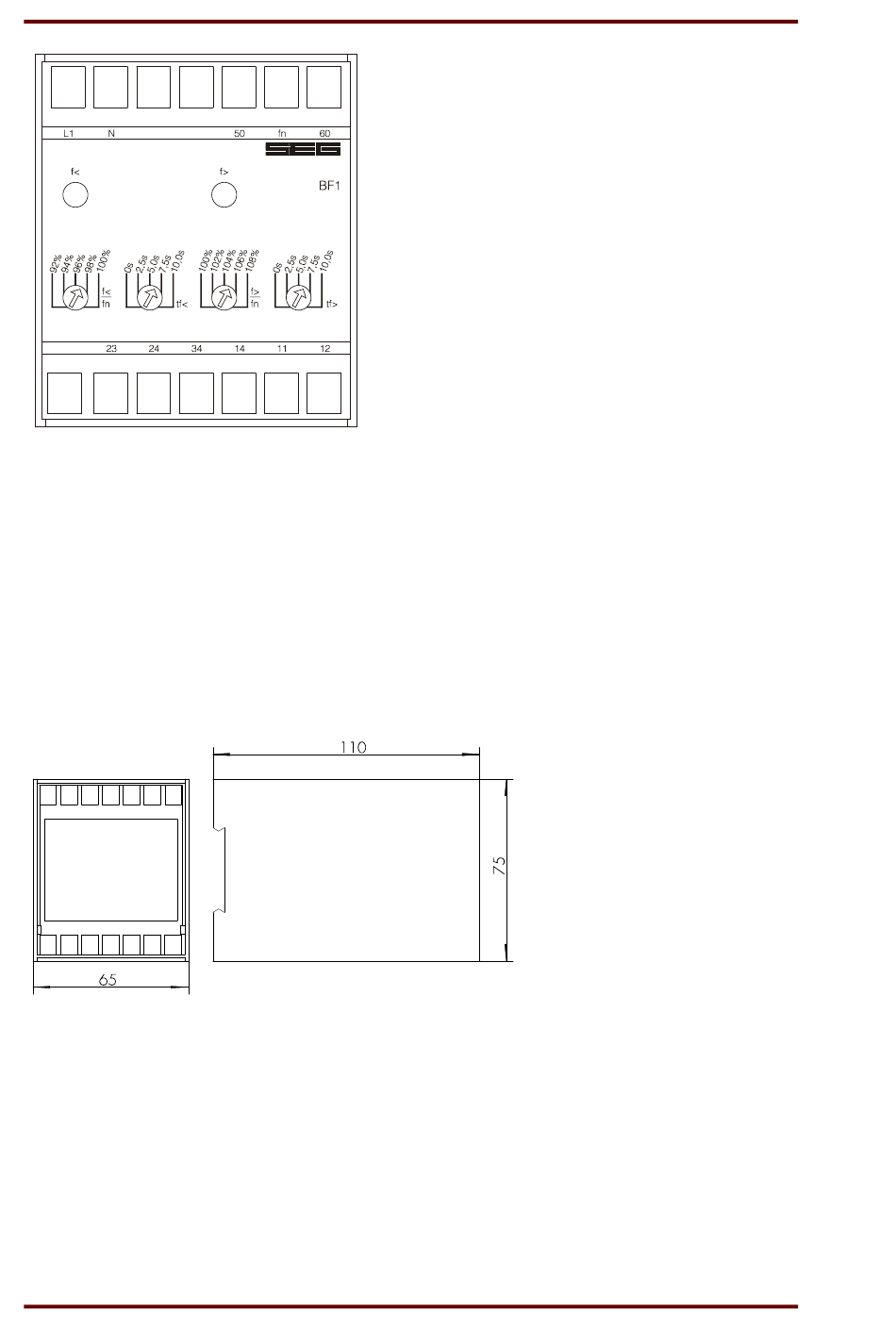

Abbildung 1: Frontplatte
Das BF1 ist, wie alle Geräte der BASIC LINE, für die Schnappschienenbefestigung auf Hutschiene
nach DIN EN 50022 vorgesehen. Die Frontplatte des Gerätes wird durch eine plombier-bare
Klarsichtabdeckung geschützt.
Zur Einstellung des Gerätes bitte die Klarsichtabdeckung des Gerätes mit einem Schraubendreher
an den dafür vorgesehenen Aussparungen öffnen!
LEDs
Die LED f< leuchtet bei Betrieb ohne Störung. Die LEDs f> und f< signalisieren eine Anregung des
jeweiligen Überwachungskreises durch Blinken. Bei einer Unterfrequenzauslösung erlischt die LED
f<. Bei einer Überfrequenzauslösung leuchtet die LED f> dauernd.
Abbildung 2: Maßbild BF1
4
DOK-TD-BF1D Rev. B
