CAM35

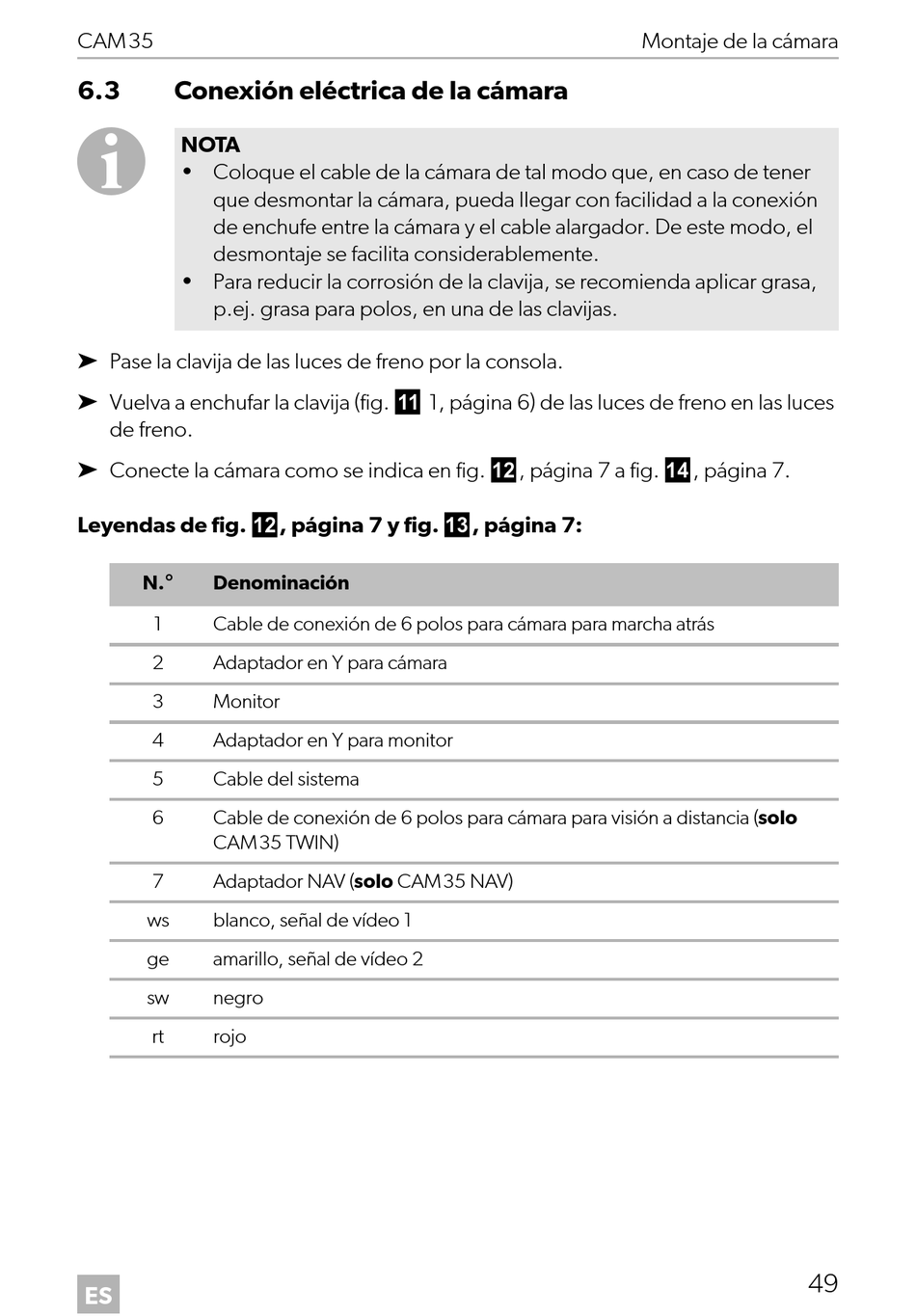

6.3 Conexión eléctrica de la cámara
I
NOTA
• Coloque el cable de la cámara de tal modo que, en caso de tener
que desmontar la cámara, pueda llegar con facilidad a la conexión
de enchufe entre la cámara y el cable alargador. De este modo, el
desmontaje se facilita considerablemente.
• Para reducir la corrosión de la clavija, se recomienda aplicar grasa,
p.ej. grasa para polos, en una de las clavijas.
➤ Pase la clavija de las luces de freno por la consola.
➤ Vuelva a enchufar la clavija (fig. a 1, página 6) de las luces de freno en las luces
de freno.
➤ Conecte la cámara como se indica en fig. b, página 7 a fig. d, página 7.
Leyendas de fig. b, página 7 y fig. c, página 7:
N.° Denominación
1 Cable de conexión de 6 polos para cámara para marcha atrás
2 Adaptador en Y para cámara
3 Monitor
4 Adaptador en Y para monitor
5 Cable del sistema
6 Cable de conexión de 6 polos para cámara para visión a distancia (solo
CAM35 TWIN)
7 Adaptador NAV (solo CAM35 NAV)
ws blanco, señal de vídeo 1
ge amarillo, señal de vídeo 2
sw negro
rt rojo
ES
Montaje de la cámara
