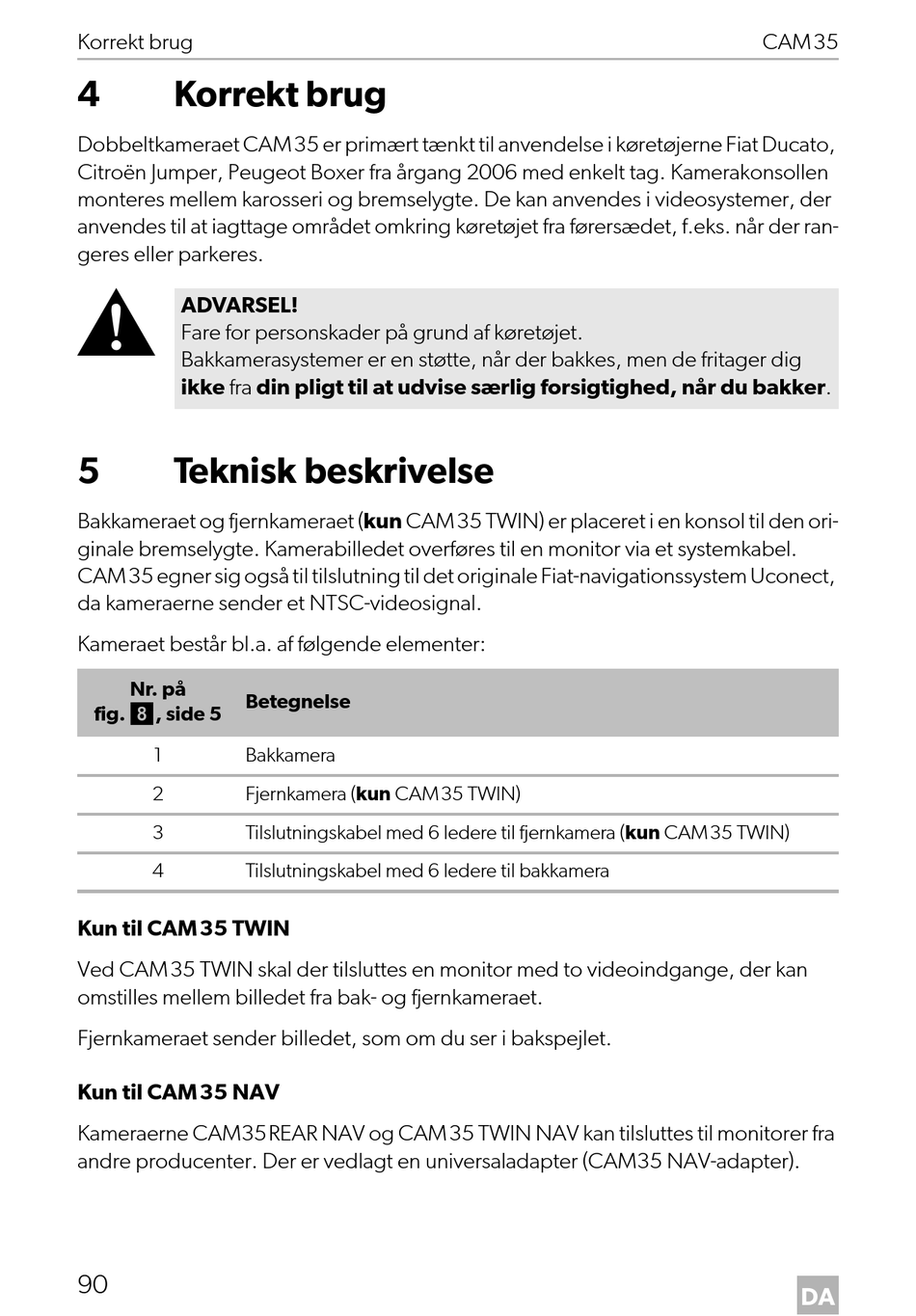

Korrekt Brug; Teknisk Beskrivelse - Dometic PERFECTVIEW CAM35 Montage- Und Bedienungsanleitung

Korrekt brug

4 Korrekt brug
Dobbeltkameraet CAM35 er primært tænkt til anvendelse i køretøjerne Fiat Ducato,
Citroën Jumper, Peugeot Boxer fra årgang 2006 med enkelt tag. Kamerakonsollen
monteres mellem karosseri og bremselygte. De kan anvendes i videosystemer, der
anvendes til at iagttage området omkring køretøjet fra førersædet, f.eks. når der ran-
geres eller parkeres.
!
ADVARSEL!
Fare for personskader på grund af køretøjet.
Bakkamerasystemer er en støtte, når der bakkes, men de fritager dig
ikke fra din pligt til at udvise særlig forsigtighed, når du bakker.
5

Teknisk beskrivelse

Bakkameraet og fjernkameraet (kun CAM35 TWIN) er placeret i en konsol til den ori-
ginale bremselygte. Kamerabilledet overføres til en monitor via et systemkabel.
CAM35 egner sig også til tilslutning til det originale Fiat-navigationssystem Uconect,
da kameraerne sender et NTSC-videosignal.
Kameraet består bl.a. af følgende elementer:
Nr. på
Betegnelse
fig. 8, side 5
1 Bakkamera
2 Fjernkamera (kun CAM35 TWIN)
3 Tilslutningskabel med 6 ledere til fjernkamera (kun CAM35 TWIN)
4 Tilslutningskabel med 6 ledere til bakkamera
Kun til CAM35 TWIN
Ved CAM35 TWIN skal der tilsluttes en monitor med to videoindgange, der kan
omstilles mellem billedet fra bak- og fjernkameraet.
Fjernkameraet sender billedet, som om du ser i bakspejlet.
Kun til CAM35 NAV
Kameraerne CAM35REAR NAV og CAM35 TWIN NAV kan tilsluttes til monitorer fra
andre producenter. Der er vedlagt en universaladapter (CAM35 NAV-adapter).
90
CAM35
DA
