Erklärung der Symbole CAM80AHD Bitte lesen Sie diese Anleitung vor Einbau und Inbetriebnahme sorgfältig durch und bewahren Sie sie auf. Geben Sie sie im Falle einer Weitergabe des Produktes an den Nutzer weiter. Inhaltsverzeichnis 1 Erklärung der Symbole ............20 2 Sicherheits- und Einbauhinweise .
CAM80AHD Sicherheits- und Einbauhinweise Sicherheits- und Einbauhinweise Der Hersteller übernimmt in folgenden Fällen keine Haftung für Schäden: • Montage- oder Anschlussfehler • Beschädigungen am Produkt durch mechanische Einflüsse und falsche Anschlussspannung • Veränderungen am Produkt ohne ausdrückliche Genehmigung vom Hersteller •...
Seite 22
Sicherheits- und Einbauhinweise CAM80AHD Beim Abklemmen des Minuspols der Batterie verlieren alle flüchtigen Speicher der Komfort- elektronik ihre gespeicherten Daten. • Folgende Daten müssen Sie je nach Fahrzeugausstattung neu einstellen: – Radiocode – Fahrzeuguhr – Zeitschaltuhr – Bordcomputer – Sitzposition Hinweise zur Einstellung finden Sie in der jeweiligen Bedienungsanleitung.

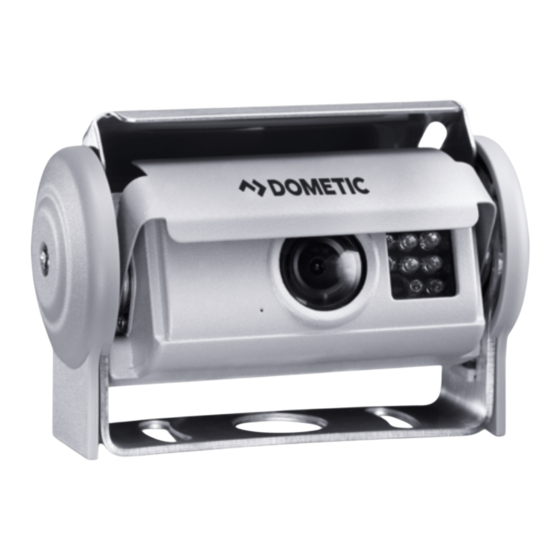

Kamera beeinträchtigt (Abb. 6, Seite 4). Die Kamera ist nicht für den Betrieb unter Wasser geeignet (Abb. 7, Seite 4). • Lieferumfang Nr. in Abb. 8, Menge Bezeichnung Artikel-Nr. Seite 5 Farbkamera CAM80AHD 9600012923 Kamerahalter 9102200073 Seitenabdeckungen Verlängerungskabel 9600000208 – Befestigungsmaterial Zubehör Als Zubehör erhältlich (nicht im Lieferumfang enthalten):...
Bestimmungsgemäßer Gebrauch CAM80AHD Bestimmungsgemäßer Gebrauch Die Farbkamera CAM80AHD ist vorrangig für den Einsatz in Fahrzeugen gedacht. Sie ist einsetz- bar in Videosystemen, die zur Beobachtung des Bereiches um das Fahrzeug vom Fahrersitz aus dienen, z. B. beim Rangieren oder Einparken.
CAM80AHD Hinweise zum elektrischen Anschluss Hinweise zum elektrischen Anschluss Kabel verlegen ACHTUNG! Beschädigungsgefahr! • Wenn Sie Löcher bohren, prüfen Sie vorher, ob ausreichender Freiraum für den Bohreraustritt vorhanden ist. • Nicht fachgerechte Kabelverlegungen und Kabelverbindungen führen immer wieder zu Fehlfunktionen oder Beschädigungen von Bauteilen. Eine korrekte Kabelverlegung bzw.
Kamera montieren CAM80AHD HINWEIS Beginnen Sie mit dem Abdichten der Durchbrüche erst, nachdem alle Einstellarbeiten an der Kamera abgeschlossen sind und die benötigten Längen der Anschlusskabel festliegen. Kamera montieren Benötigtes Werkzeug Für Einbau und Montage benötigen Sie folgende Werkzeuge: Satz Bohrer (Abb. 1 1, Seite 3) •...
Seite 27
CAM80AHD Kamera montieren Kamera montieren VORSICHT! Wählen Sie den Platz der Kamera so und befestigen Sie diese so sicher, dass unter keinen Umständen in der Nähe stehende Personen verletzt werden können, z. B. weil über das Fahrzeugdach streifende Äste die Kamera abreißen.
Seite 28
Kamera montieren CAM80AHD Wenn Sie die Kamera mit Blechschrauben anschrauben möchten (Abb. b, Seite 6) ACHTUNG! Beschädigungsgefahr! Die Befestigung mit Blechschrauben darf nur in Stahlblechen mit einer Mindestdicke von 1,5 mm erfolgen. ➤ Bohren Sie an den zuvor angezeichneten Punkten jeweils ein Loch von Ø 4 mm.
Seite 29
CAM80AHD Kamera montieren Kamera montieren ACHTUNG! Beschädigungsgefahr! Verwenden Sie zur Montage der Kamera nur die mitgelieferten Schrauben. Längere Schrauben beschädigen die Kamera. ➤ Schieben Sie die Kamera in den Kamerahalter ein. ➤ Befestigen Sie die Kamera lose mit den zwei Schrauben M3 x 8 mm in den Langlöchern (Abb.
Kamera pflegen und reinigen CAM80AHD Kamera befestigen ➤ Ziehen Sie die beiden Befestigungsschrauben in den Langlöchern des Kamerahalters fest. ➤ Befestigen Sie die Seitenabdeckungen mit den beiden Schrauben M3 x 8 mm in den mittleren Gewindebohrungen (Abb. j, Seite 8).
CAM80AHD Technische Daten Technische Daten PerfectView CAM80AHD Art.-Nr.: 9600012923 Bildsensor: 1/2.9" CMOS Bildpunkte: ca. 2.000.000 Pixel Videostandard: 1 Vpp/ 75 Ohm Empfindlichkeit: < 2 Lux Blickwinkel: ca. 120° diagonal ca. 110° horizontal ca. 60° vertikal Betriebsspannung: 11 – 16 Vg...
