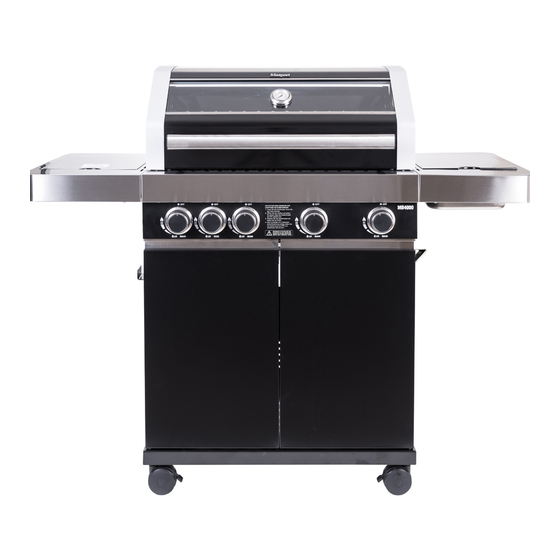

Masport MB Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. Masport Anleitungen
  4. Grills
  5. MB
  6. Benutzerhandbuch

Masport MB Benutzerhandbuch

Vorschau ausblenden
Inhaltsverzeichnis
Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Grills
MB und SS4
BENUTZERHANDBUCH
Vor der Montage bitte diese Anleitungen sorgfältig lesen, um
Brandgefahr, Verbrennungen oder anderweitige Verletzungen
zu vermeiden.
Diese Anleitungen zur späteren Einsicht an einem sicheren
Ort aufbewahren.
0359
18
www.masport.com
Barbecues
MB and SS4
OWNER'S MANUAL
GER
Please read these instructions carefully before assembly, to
reduce risk of fire, burn hazard or other injury.
Keep these instructions in a safe place for future use.
ENG
Teil-Nr: 546001.A.1 (GER)
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Masport MB

Inhaltszusammenfassung für Masport MB

  • Seite 1 Grills Barbecues MB und SS4 MB and SS4 BENUTZERHANDBUCH OWNER’S MANUAL Vor der Montage bitte diese Anleitungen sorgfältig lesen, um Please read these instructions carefully before assembly, to Brandgefahr, Verbrennungen oder anderweitige Verletzungen reduce risk of fire, burn hazard or other injury.
  • Seite 2 INHALTSVERZEICHNIS SICHERHEITS- UND GARANTIEINFORMATIONEN LIEFERUMFANG, TEILELISTE & BEFESTIGUNGEN LIEFERUMFANG TABELLE BEFESTIGUNGSMITTEL MONTAGEANWEISUNG KONFIGURATION DER WÄRMEVERTEILER BLECHE DREHSPIEßSET (OPTIONAL) GASFLASCHE AN DAS GERÄT ANSCHLIESSEN DICHTHEITSPRÜFUNG (LECKTEST) INSTALLATION BETRIEB TECHNISCHE DATEN PROBLEMBEHEBUNG PROBLEMBEHANDLUNG PFLEGE UND WARTUNG SICHERHEITS- UND DIE NICHTBEFOLGUNG DIESER ANWEISUNGEN KANN ZU FEUER ODER EXPLOSIONEN FÜHREN, WAS GARANTIEINFORMATIONEN SACHSCHÄDEN, KÖRPERVERLETZUNGEN ODER TOD ZUR...

  • Seite 3: Zusammenbau

    BENUTZERHANDBUCH • Darauf achten, dass nach dem Gebrauch und wenn der Grill unbeaufsichtigt ist, das Gas an der Gasflasche auf AUS (OFF) • Vor dem Gebrauch dieses Grills muss der Benutzer alle gestellt ist. Sicherheitsbedingungen, die in diesem Handbuch dargestellt sind, verstehen.
  • Seite 4 Die Bilder / Anleitungen auf den nächsten Seiten und Leistungsfähigkeit des LPG-Gasflasche verantwortlich. behandeln viele Grillmodelle. Bitte ignorieren Sie die Dieser ist nicht in der Masport Grill Garantie enthalten. Keine Anweisungen für Funktionen, die nicht im Lieferumfang sicherheitsgefährdenden Gasflasche benutzen.
  • Seite 5 LIEFERUMFANG TABELLE Art.-Nr. Beschreibung Menge Deckel Deckelgriff Thermometer Warmhalterost Grillroste aus Gusseisen Wärmeverteilerblech Feuerkammereinheit Hauptbrenner-Rohreinheit Rechte Seitenablage Seitenbrennerablage Verstärkte Stange Einheit Reglerblende Elektronischer Zündknopf des hinteren Brenners Reglerknopf Fettschale Fettbechereinheit Arm für Wagenvorderseite Türmagnet Bein - A Bein - B Untere Seitenwand Untere Rückwand Bodenplatteneinheit...

  • Seite 6: Produktbeschreibung

    BEFESTIGUNGSMITTEL M4x12 M4x12 M4x12 MENGE x 52 x 10 x 48 *Für Grillmodelle aus Edelstahl - Befestigungsteile I & J sind nicht erforderlich. VORSICHT! Obwohl wir alles daran setzen sicherzustellen, dass der Montageprozess so einfach wie möglich ist, kommt es bei gefertigten Stahlteilen vor, dass Ecken und Kanten bei unsachgemäßer Handhabung während der Montage Schnittwunden verursachen können.
  • Seite 7 SCHRITT 1 Identifizieren Sie die zwei verschiedenen Arten von Beinen. Das linke Bein auf der linken Vorderseite ist das gleiche wie das rechte hintere und das Bein auf der rechten Vorderseite ist das gleiche wie auf der linken Rückseite. Montieren Sie die Beine an die Seitenwände. Rechte Linke Wand...
  • Seite 8 Montieren Sie die Seitenwände an die Bodenplatte. Dann montieren Sie die 4 Rollen unter die Bodenplatte, indem Sie sie hineindrücken. Assemble the side panels to the bottom panel. Then assemble the casters x 4 on the bottom panel. 548046 - Masport 4/6 Burner - April 2016 548046 - Masport...
  • Seite 9 SCHRITT 4 Montieren Sie die Rückwand. SCHRITT 5 Befestigen Sie die Wandhalterung an der Vorderseite des Wagens und befestigen Sie die Wagenhalterungen an den oberen vier Ecken. Die Wagenhalterungen müssen in das obere Loch der Wand geschraubt werden, wie unten gezeigt.
  • Seite 10 Flaschenöffner SCHRITT 6 Um die LED-Knopf-Lampen (nicht bei allen Modellen verfügbar) mit Strom zu versorgen, muss die aus dem Grillgehäuse kommende Leitung mit dem Batteriekasten verbunden werden. Stellen Sie sicher, dass der Batteriekasten so tief wie die Leitung es erlaubt, positioniert ist, um den Batteriekasten vor Hitze zu schützen. Messen Sie die Länge der Leitung, die aus der Grillgehäuseeinheit führt und die Länge der an der Batteriebox angebrachten Leitung.
  • Seite 11 SCHRITT 7 Montieren Sie die Haube und den Grill an den Gehäusewagen.
  • Seite 12 SCHRITT 8 Befestigen Sie den Fettbecher und schieben Sie die Tropfschale in das Grillgehäuse. SCHRITT 9 Setzen Sie die Türscharnierstifte und den Flaschenöffner ein. * Für Edelstahl-Modelle: Keine Montage für die Türgriffe erforderlich. Page 25...
  • Seite 13 SCHRITT 10 Montieren Sie die Seitentische. Montieren Sie die Haltestangen an den Seitentischen.
  • Seite 14 SCHRITT 11 Schieben Sie die Seitentische in das zusammengebaute Grillgehäuse und sichern Sie sie mit Schrauben vom Grillgehäuse zu den Seitentischen. HINWEIS: Setzen Sie zuerst die vordere Schraube und dann die hintere Schraube ein. Ziehen Sie die Schrauben an, sobald beide Schrauben an Ort und Stelle sind. SCHRITT 12 Befestigen Sie das freie Ende der Stützstange des Seitentischs mit Hilfe von Schrauben (A x2) an der Rückseite des Grillgehäuses.
  • Seite 15 SCHRITT 14 Befestigen Sie die Seitenbrennerdüse mit den Schrauben (B x2) an der Stelle Z am Seitenbrenner. Befestigen Sie dann die untere Abdeckplatte, indem Sie sie unter dem Seitenbrenner richtig einschieben.
  • Seite 16 SCHRITT 15 Seitenbrenner-Anschluss. SCHRITT 16 Eisbox Montage...
  • Seite 17 SCHRITT 17...

  • Seite 18: Konfiguration Der Wärmeverteiler Bleche

    KONFIGURATION DER WÄRMEVERTEILER BLECHE Die Bleche müssen direkt über den Edelstahl-Brennerrohren in den Grill eingesetzt werden und unter den 2 x Grillrosten (unter der Platte sind keine Bleche erforderlich), wo sie in Aufnahmepunkte passen. Auf den Fotos 3 und 4 sind die Edelstahl-Brennerrohre des Grills abgebildet. Je nachdem, welche Grill- und Plattenkonfiguration verwendet wird, sind die Bleche so zu platzieren, dass sie direkt über diesen Brennern sitzen.

  • Seite 19: Drehspießset (Optional)

    DREHSPIEßSET (OPTIONAL) Einstellring mit Drehspießgriff Drehspieß Schraube Drehspieß Fleischklammern Motor Gegengewicht Gegengewichtscheiben Drehspieß Halter MONTAGE DES DREHSPIESSES MIT FLEISCHKLAMMERN Schieben Sie die Fleischklammern auf den Drehspieß. Schieben Sie den Einstellring mit der Schraube auf das Gewindeende, und verwenden Sie die Rundmutter, das Gegengewicht, die Mutter und dann den Drehspießgriff, in dieser Reihenfolge. ANBRINGEN DER DREHSPIEßSET-HALTERUNG AM BBQ GRILL: Öffnen Sie die Grillhaube.

  • Seite 20: Gasflasche An Das Gerät Anschliessen

    Womit sollte man testen: Sie benötigen eine Seifenwasserlösung, um auf Lecks zu prüfen. Das Mischen von flüssiger Handseife mit Wasser funktioniert gut (keine anderen Haushaltsreiniger verwenden). Wie sollte man testen: Geben Sie etwas Seifenwasser in eine Wenn Sie den Drehspieß benutzen, justieren Sie das Gegengewicht, Sprühflasche oder eine Schale.

  • Seite 21: Weitere Vorkehrungen

    WEITERE VORKEHRUNGEN Siehe folgende Diagramme zur weiteren Veranschaulichung: Belüftungsöffnungen im Grillgehäuse nicht behindern. Wenn Sie die Gasflasche austauschen müssen, prüfen Sie, ob diese zugedreht ist und keine Zündquellen (Zigaretten, offene Flammen, Funken usw.) in der Nähe sind, bevor Sie mit dem Austausch fortfahren. Überprüfen Sie den Gasschlauch und vergewissern Sie sich, dass er frei von Verdrehungen oder Spannungen ist.

  • Seite 22: Betrieb

    BETRIEB hat, stellen Sie sicher, dass die Haube offen ist. FUNKENENTZÜNDUNG Drücken Sie auf den Knopf und drehen Sie ihn gegen den WARNUNG! Uhrzeigersinn in die hohe Position. Sie sollten ein Klicken hören, da Bevor Sie weitermachen, vergewissern Sie sich, dass der Zünder Funken erzeugt, um das Gas zu entzünden.
  • Seite 23 Brenner angezündet. Wiederholen Sie den Vorgang, bis alle Brenner WICHTIG angezündet sind. Bewahren Sie eine Sprühflasche mit Seifenwasser in der Nähe des Gaszufuhrventils auf, und überprüfen Sie Jeder Brenner kann eingestellt werden. Drehen Sie den Knopf die Anschlüsse vor jedem Gebrauch. gegen den Uhrzeigersinn, um die Temperatur auf Hoch - Mittel - Niedrig je nach Wärmebedarf einzustellen.

  • Seite 24: Aufflammkontrolle

    WARNUNG! müssen die Speisen sicher auf der Mitte des Drehspießes Grillen mit geschlossener Haube und den Brennern auf platziert und ausgewuchtet werden, so dass sich der Drehspieß “HOCH” führt zu einem Brandrisiko. Wenn die Haube frei drehen kann, ohne dass irgendwelche Grillflächen stören. geschlossen ist, ist eine große Menge Hitze im Grill Lose Fleischstücke sollten gesichert werden, damit sie nicht eingeschlossen.

  • Seite 25: Technische Daten

    G30 (Butane), G30 (Butane), propane at 37 mbar G31 (Propane) and their G31 (Propane) a mixtures at 28-30 mbar mixtures at 50 mb Düsengröße des Hauptbrenners ø 0,90 mm ø 0,90 mm ø 0,81 mm ø 0,86 mm Düsengröße des Seitenbrenners ø...
  • Seite 26 PROBLEMBEHANDLUNG PROBLEME MÖGLICHE URSACHE PROBLEMBEHEBUNG INTEGRIERTE ZÜNDUNG Wenn Knopf gedrückt und gegen den Uhrzeigersinn gedreht wird: - Entzündet sich nicht Düse verstopft Düse auf Verstopfungen überprüfen - Kein Funke Schmutzige Elektrodenkontakte und/oder Verbindungskabel entfernen, säubern und lose Kontakte wieder fest verbinden - Immer noch kein Funke Elektrodenklemmen sind beschädigt Elektrode überprüfen und wenn beschädigt,...

  • Seite 27: Pflege Und Wartung

    PFLEGE UND WARTUNG KLARES WASSER UND WISCHEN Für kleine Flecken und losen Schmutz und Verunreinigungen eignen sich bevorzugt ein weiches Tuch und klares, warmes Wasser. Grill nach jedem Gebrauch regelmäßig reinigen und ganz Ein letztes Nachspülen mit klarem Wasser und Trockenwischen besonders, nachdem er für längere Zeit nicht benutzt wurde.
  • Seite 28 GRILLOBERFLÄCHEN AUS GUSSEISEN • Durchmesser für jede Seite: 5,5 ~ 6,5 mm Vor dem Grillen, Grillplatte oder Grillschale (falls mitgeliefert) mit • Gesamter Durchmesser für zwei Seiten: 11 ~ 13 mm heißem Seifenwasser reinigen, um Öl oder Rückstände von der Für 6-Brenner-Grills: Verpackung oder vom Herstellungsprozess zu beseitigen.

  • Seite 29: Seriennummer

    Die Seriennummer Ihres Grills befindet sich auf der Innenseite des Gehäuses entweder an der rechten Tür oder an der Seitenwand. Wenn Sie weitere Hilfe bei Ihrem Grill von Ihrem lokalen Händler oder Masport benötigen, halten Sie bitte diese Seriennummer griffbereit, da sie uns schnell die Identifizierung des Grills ermöglicht.
  • Seite 58 Masport Begrenzt 1-37 Mt Wellington Autobahn Panmure Auckland 1060 New Neuseeland P: 0800 627 767 (Neuseeland) P: 1300 366 225 (Australien) Urheberrechte 2018 Masport Begrenzt ©...
