8

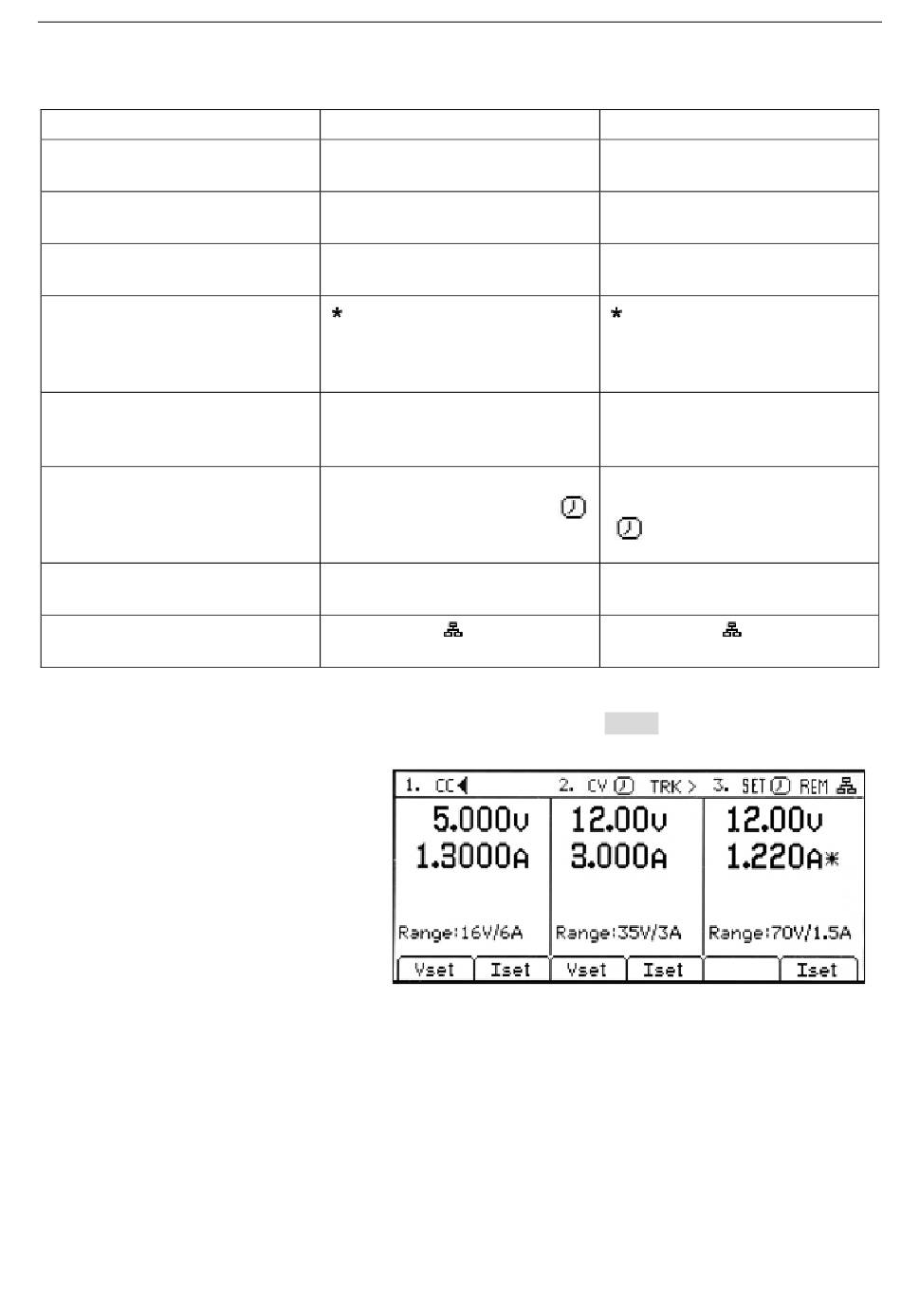

Display-Symbole
Einige Funktionen werden durch Symbole oder Abkürzungen auf dem Display angezeigt:
Funktion
Ausgang Ein,
Konstantspannungsmodus
Ausgang Ein, Konstantstrom-
Modus
Ausgang Aus
Mittelwert-Strommessung Ein
Tracking der Spannung
Multi-On/Multi-Off nicht auf
Standardeinstellung (auf
Delayed oder Never
eingestellt)
Netzgerät wird ferngesteuert
(nur MX100TP)
Status der LAN-Verbindung
(nur MX100TP)
Beachten Sie, dass sich das LAN-Symbol verändert, um den jeweiligen Verbindungsstatus
anzuzeigen. Dies wird weiter unten beschrieben - siehe Abschnitt 12.2.4.
Das nebenstehende Beispiel zeigt
Ausgang 1 im Konstantstrom-Modus
(CC), Ausgang 2 im
Konstantspannungsmodus (CV) und
die Einstellungen für Ausgang 3
(Ausgang aus).
Ausgang 3 verfolgt Ausgang 2 und für
Ausgänge 2 und 3 ist Multi-On/Multi-
Off nicht in der Standardeinstellung.
Für die Strommessung von Ausgang 3 wurde die Mittelungsfunktion aktiviert.
Hauptanzeige
CV auf der obersten Zeile
neben der Ausgangsnummer
CC plus blinkender Pfeil
neben der Ausgangsnummer
SET auf der obersten Zeile
neben der Ausgangsnummer
Symbol nach
Strommesswert
TRK > auf der obersten Zeile
zwischen Master und Slave
Uhr-Symbol in der obersten
Zeile neben der
Modusanzeige
für den betroffenen Ausgang
REM oben rechts
LAN Symbol
oben rechts
(siehe Hinweis)
Seite 15
Einzelne Ausgangsanzeigen
CV auf der obersten Zeile
CC und blinkenden Pfeil in der
obersten Zeile
SET auf der obersten Zeile
Symbol nach
Strommesswert
(und Iavg ON in kleiner
Schrift)
V Track ON oder OFF auf der
obersten Zeile plus Master
oder Slave
Uhr-Symbol in der obersten
Zeile
REM oben rechts
LAN Symbol
oben rechts
(siehe Hinweis)
