DECLARATION OF CONFORMITY
This product is marked
– Low voltage no. 2006/95/CE.
– Electromagnetic compatibility no. 2004/108/CE, 92/31 EEC and 93/68 EEC.
This declaration will become void in case of misuse and/or non observance though partial of manufacturer's installation
and/or operating instructions.
OPERATING LIMITS
L
Cooling Maximum conditions
Outdoor temperature :
Room temperature :
L
Cooling Minimum conditions
Outdoor temperature :
Room temperature :
L
Heating Maximum conditions
Outdoor temperature :
Room temperature :
L
Heating Minimum conditions
Outdoor temperature :
Room temperature :
F-GAS Regulation (EC) No. 842/2006
Do not vent R410A into atmosphere: R410A is a
fluorinated greenhouse gas, covered by Kyoto Protocol,
with a Global Warming Potential (GWP) = 1975.
Tools required for installation (not supplied)
1.Standard screwdriver
2.Phillips head screwdriver
3.Knife or wire stripper
4.Tape measure
5.Level
6.Sabre saw or key hole saw
7.Hacksaw
8. Core bits ø 8
INSTALLATION INSTRUCTIONS
as it satisfies Directives:
43°C D.B.
32°C D.B. / 23°C W.B.
–15°C D.B.
10°C D.B. / 6°C W.B.
24°C D.B. / 18°C W.B.
27°C D.B.
–15°C D.B.
5°C D.B.
19.Hammer
10.Drill
11. Tube cutter
12.Tube flaring tool
13.Torque wrench
14.Adjustable wrench
15.Reamer (for reburring)
16.Hex. key
37.4255.045.03

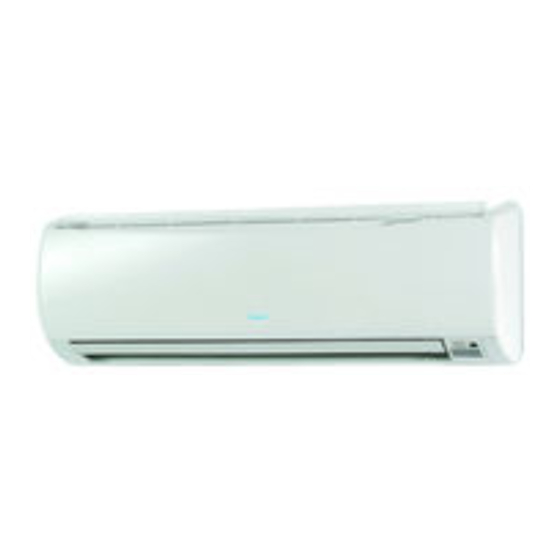

- Split system air conditioner -
Model Combinations
Combine indoor and outdoor units only as listed below.
MONO SPLIT
Indoor Units
MTA8FIA0R5I--
MTA8FBI0R5I--
MTA8FIA0R5I--
MTA8FBI0R5I--
MTAFIA0R5I--
MTAFBI0R5I--
MULTI SPLIT
Indoor Units
MTAFIA0R5I--
FOR "MULTI SPLIT"
COMBINATIONS SEE
MTAFBI0R5I--
INSTALLATION
INSTRUCTIONS OF
OUTDOOR UNITS
Power Supply:
220-240V / 1 / 50Hz
02/2012
EG
I
F
D
E
Outdoor Units
GR9FI40R5I--
GR9FI30R5I--
GR9FI30R5I--
Outdoor Units
GR9FI50R5I--
GR9FI65R5I--
GR9FI80R5I--
