Technische Daten
3.2 Optische Parameter

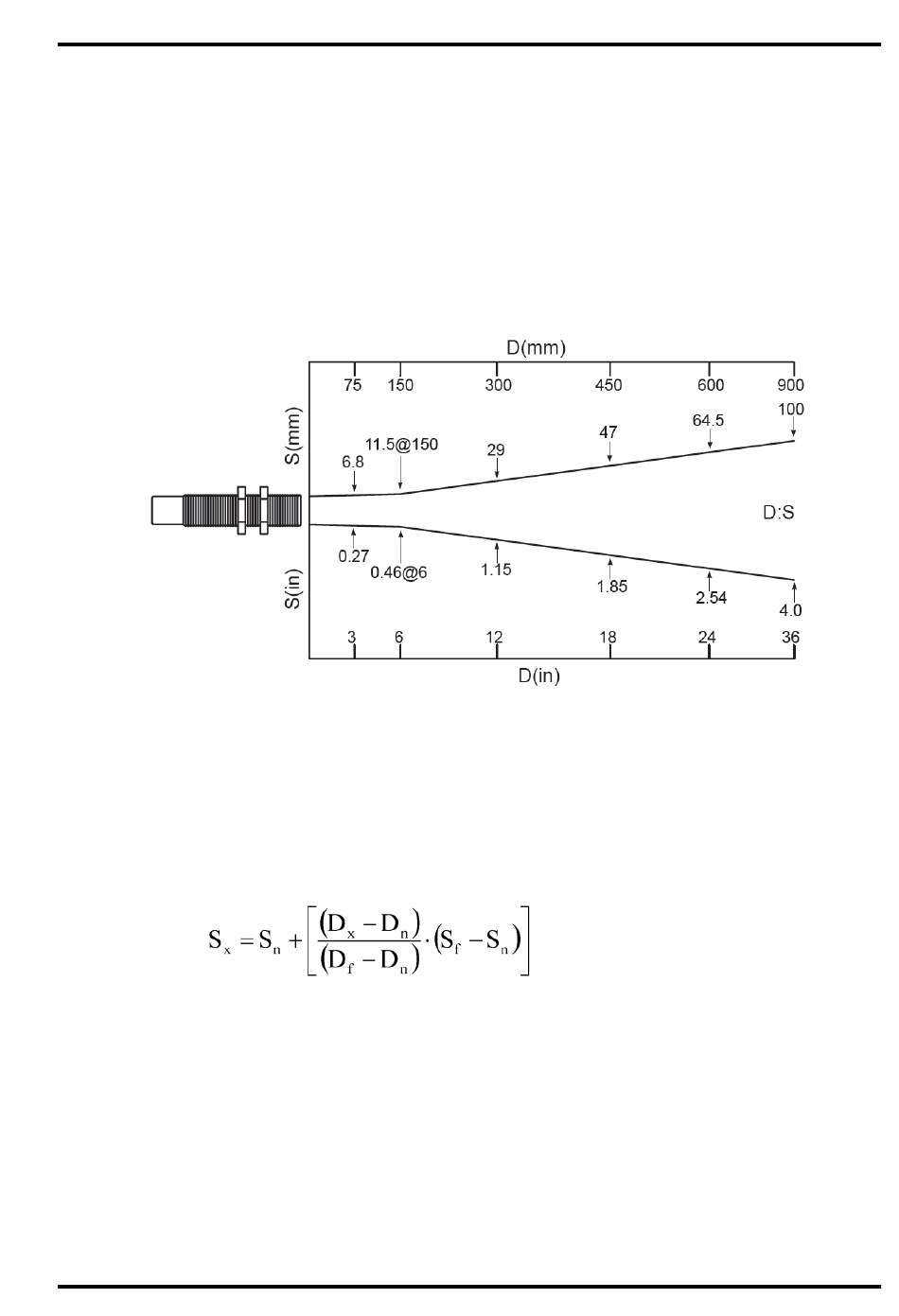

Das optische Diagramm gibt Auskunft über den Messfleckdurchmesser in
Abhängigkeit zur Entfernung zwischen Messobjekt und Messkopf.
Alle optischen Diagramme beziehen sich bei der Angabe der Messfleckgröße
auf 90% der Strahlungsenergie.
Optische Auflösung
Um die Messfleckgröße zwischen zwei aus einem optischen
Diagramm bekannten Punkten zu berechnen, nutzen Sie die
folgende Formel:
S
S
S
D
D
D
13
Abbildung 1: Optisches Diagramm
Berechnung der Messfleckgröße
= unbekannter Messfleckdurchmesser
x
= kleinster bekannter Messfleckdurchmesser
n
= größter bekannter Messfleckdurchmesser
f
= Entfernung zum unbekannten Messfleck
x
= Entfernung zum kleinsten bekannten Messfleck
n
= Entfernung zum größten bekannten Messfleck
f
Rev. B 06/2011
13:1 @ 150 mm (90% Energie)
