EcoDim ECO-DIM.05 Handbuch Seite 6

ECO-DIM.05
Nennspannung:
Frequenz:
Maximale Leistung:
Minimale Leistung:
Dimmtechnologie:
Dimmbare LED-Leuchtm.
Lampen mit elektronischem Trafo: max. 100W pro Gruppe
Halogen- und Glühlampen:
Geeignete Abdeckungsmarken:
√ Berker by Hager
√ Busch-Jaeger
√ Gira
√ JUNG
√ Merten by Schneider
√ PEHA
*
Geeignet für alle Marken Duo-Abdeckmaterial mit D-förmigem Loch. Wenn
vorhandenes Abdeckmaterial kein D-förmiges Loch hat, bietet EcoDim auch
Dimmerknöpfe (inkl. Mittelplatte und Rahmen) an, die in vorhandene (Einzel- und
Mehrfach-) Rahmen passen.
Geeignet für:
- Geeignet für Neuinstallationen und Retrofit-Lampen.
- Zweidrahtverbindung – kein Neutralleiter erforderlich.
- Softstart-System für eine längere Lebensdauer bei LED-Lampen.
- Integrierter Schutz gegen Kurzschlüsse, Überlastungen und
extreme Temperaturen.
220-240V AC
50Hz
2 x 100W LED pro Gruppe
0W
Phasenabschnitt (R, C Trailing
Edge)
2 x 0-100W
max. 100W pro Gruppe
Installation
1 2 3 4 5
N
1 2 3 4 5 1 2 3

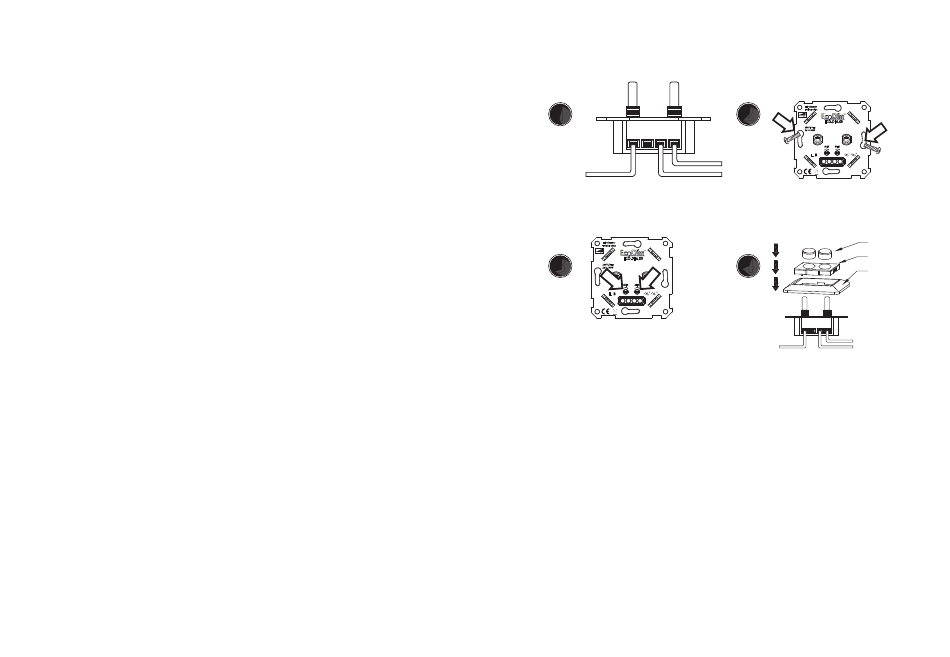

Schritt 1: Stellen Sie immer sicher, dass der Strom während der
Installation ausgeschaltet ist. Schließen Sie dann die Stromkabel
wie im "Anschlussplan" angegeben an.
Schritt 2: Installieren Sie nun den Dimmer in der Unterputzdose.
Schritt 3: Schalten Sie den Strom wieder ein. Schalten Sie die
angeschlossenen Lampen mit der Dimmerwelle ein. Stellen Sie
nun den MIN ein, wie unter "MIN einstellen" angegeben.
Schritt 4: Setzen Sie den Abdeckrahmen und den Dimmerknopf
wieder auf den Dimmer.
1 2 3 4 5
L
1
L 2
Rotary Knobs
4 5 Secondary Plate
Front Panel
L 1
N
L 2
