EcoDim ECO-DIM.05 Handbuch Seite 2

ECO-DIM.05
Aansluitvoltage:
Frequentie:
Maximaal wattage:
Minimaal wattage:
Dimtechniek:
Dimbare LED lampen:
Lampen met elektronische trafo's: 100W max. per groep
Halogeen- en gloeilampen:
Geschikte afdekramen*:
√ Berker by Hager
√ Busch-Jaeger
√ GIRA
√ JUNG
√ Merten by Schneider
√ PEHA
*
Geschikt voor alle merken duo afdekmateriaal met D-vormig gat. Indien bestaand
afdekmateriaal geen D-vormig gat heeft, biedt EcoDim tevens dimmerknoppen
(incl. centraalplaat & raamwerk) aan welke passend in bestaande (enkelvoudige
en meervoudige) raamwerken zijn.
Geschikt voor:
- Geschikt voor zowel retrofit lampen als nieuwe installaties.
- Tweedraadsaansluiting – geen nuldraad nodig.
- Soft start systeem voor langere levensduur van de led lamp.
- Ingebouwde beveiliging voor kortsluiting, temperatuurprotectie
en overbelasting
220-240 V
50Hz
2 x 100W LED per groep
0W
Fase afsnijding (R,C
Trailing Edge)
2 x 0-100W
100W max. per groep
Installatie
1 2 3 4 5
N
1 2 3 4 5 1 2 3

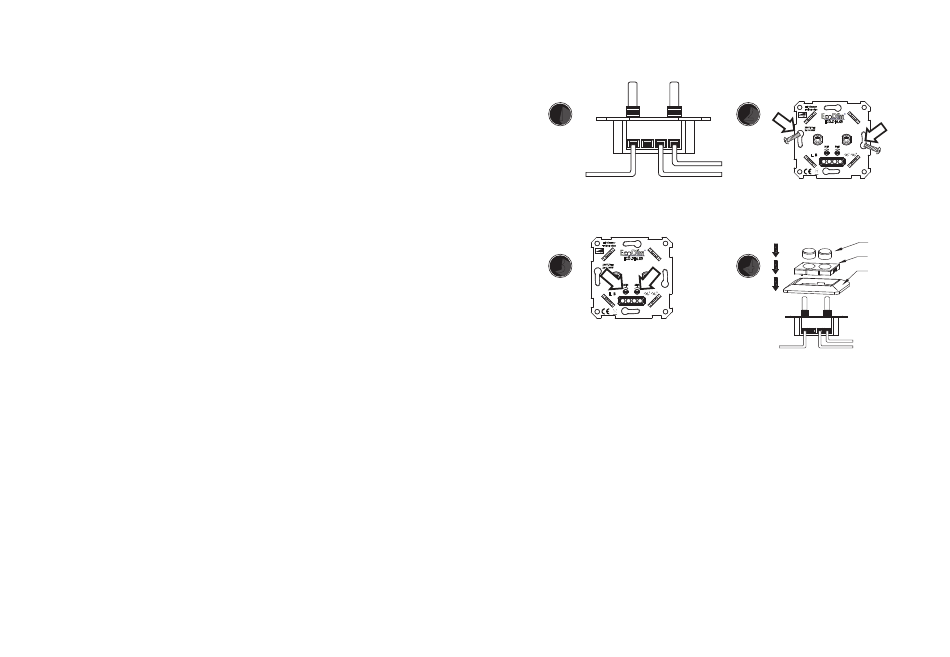

Stap 1: Zorg er altijd voor dat de elektriciteit tijdens de installatie
is uitgeschakeld. Sluit vervolgens de stroomdraden aan zoals
aangegeven in het 'Aansluitschema' .
Stap 2: Installeer de dimmer nu in de inbouwdoos.
Stap 3: Schakel de elektriciteit weer aan. Zet de aangesloten
lampen aan middels de dimmer as. Stel nu de MIN in, zoals
aangegeven onder 'MIN instellen' .
Stap 4: Plaats het afdekraam en de dimmerknop weer op de
dimmer.
1 2 3 4 5
L
1
L 2
Rotary Knobs
4 5 Secondary Plate
Front Panel
L 1
N
L 2
