Min Einstellen - EcoDim ECO-DIM.05 Handbuch

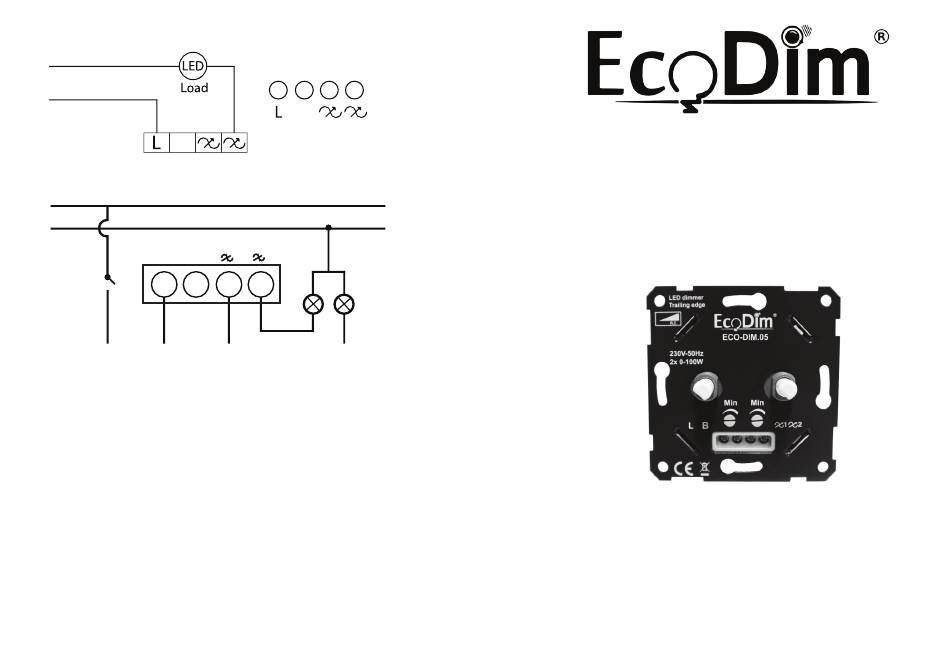

Anschlussplan
(Schaltleiter, oft schwarz)
N Leiter
L Leiter
(Außenleiter, oft braun)
B
L Leiter
N Leiter
L B

MIN einstellen

Verwenden Sie die MIN-Messgeräte, um die mindes Lichtleistung und
Stabilität einzustellen.
Mindeslichtleistung Einstellen:
Schalten Sie die Beleuchtung mit dem Dimmer ein. Drehen Sie dann die
Dimmerwelle so weit wie möglich nach links (minimale Lichtleistung).
Blinken die Lampen? Drehen Sie dann das MIN-Potentiometer langsam mit
einem Schraubendreher im Uhrzeigersinn, um ein stabiles Licht zu erzielen.
Ist das Licht schon stabil? Drehen Sie dann langsam die MIN nach links, um
noch besser zu dimen, bis kurz vor dem Punkt die Lampen anfangen zu
blinken. Das ist die beste Dimmbarkeit dieser LED-Lampen.
Verdrahtungsposition
B
1 2
Handbuch
LED Dual Dimmer Phase Cut / Trailing edge
ECO-DIM.05
Achtung:
- Dies ist ein Zweidrahtdimmer, der wie in der Überschrift Anschlussplan gezeigt
angeschlossen werden muss.
- Die Installation des Dimmers an einem 230-V-Netz darf nur von einem
qualifizierten Elektriker unter Berücksichtigung der vor Ort geltenden
Vorschriften vorgenommen werden. Sicherstellen, dass der Strom während aller
Arbeiten ausgeschaltet ist.
