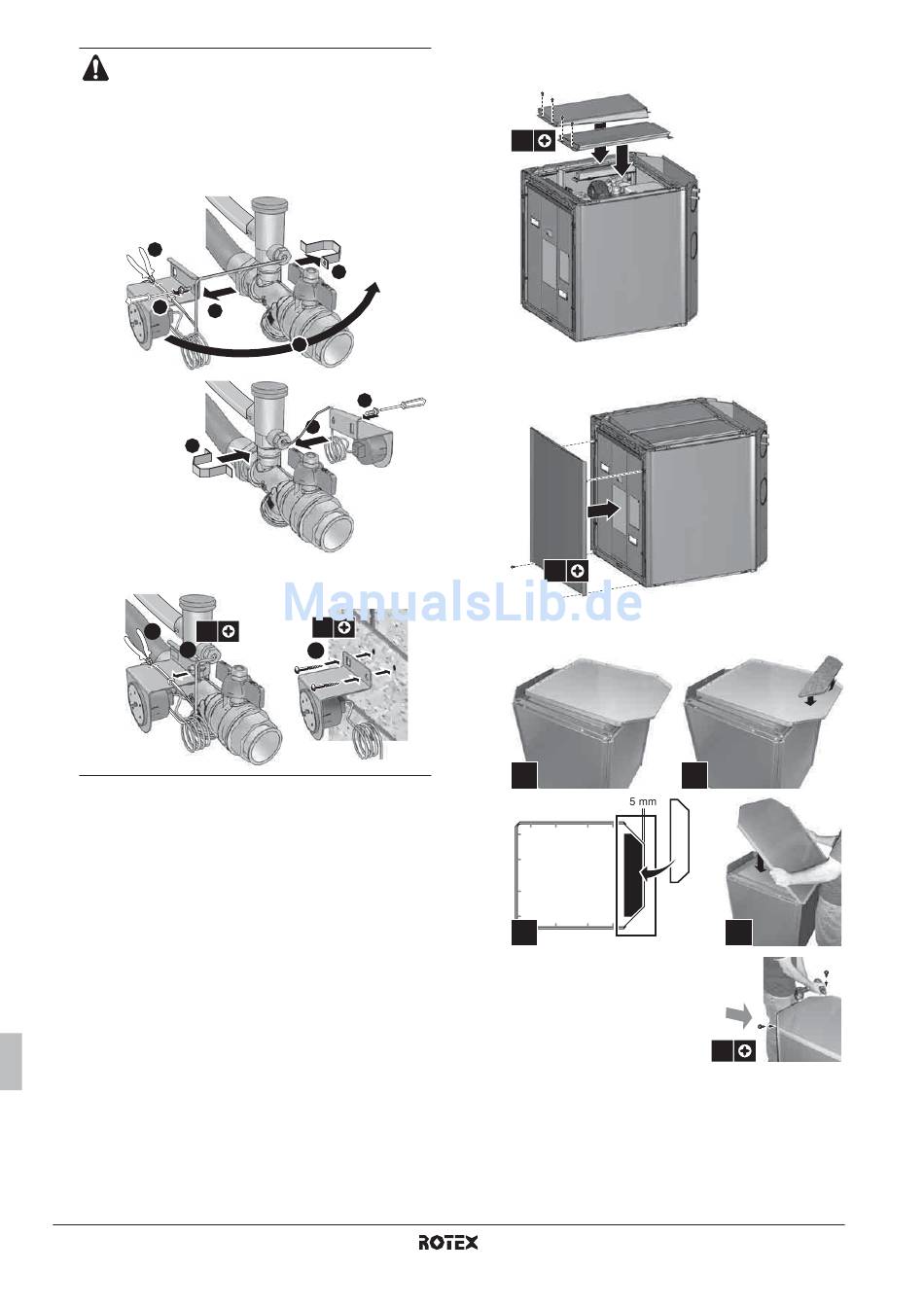

Manometre görünürlüğünün iyi olmasının sağlanması
çok önemlidir. Manometrenin konumu aşağıdaki
şekilde gösterildiği gibi değiştirilebilir. Kapiler borunun
keskin kenarlarla temas etmediğinden emin olun ve
mümkün mertebe kapiler borunun bükülmesinin
önüne geçin.
■
Borular ünitenin
manometrenin konumunu değiştirin
1
2
3
5
■
Manometrenin duvara montajı (2 adet vida
sahadan temin edilir).
1x
1
2
■
Boru bağlantı işlerini "Boru bağlantı işleri" sayfa 12 bölümünde
açıklandığı şekilde yapın.
■
"Su doldurulması" sayfa 14 bölümünde açıklandığı biçimde
sistemi suyla doldurun.
■
Elelktrik kablo bağlantı işlerini "Elektrik kablo tesisatı" sayfa 15
bölümünde açıklandığı şekilde yapın.
■
Muhafazanın tam sızdırmaz yapılması için montaj deliklerini
macun veya yalıtım malzemeleri (sahada hazırlanacak) ile
tıkayın.
■
İşletim öncesi kontrolleri "İlk çalıştırma ve konfigürasyon"
sayfa 19 bölümünde açıklandığı şekilde gerçekleştirin.
Montaj kılavuzu
11
sol tarafında olduğunda
3
4
6
5
2x
3
■
Üniteyi kapatın.
1 Üst paneli uygun vidalarla üniteye takın.
4x
2 Ön ve diğer dekorasyon panel(ler)ini uygun vidalarla üniteye
tekrar takın.
2x
3 Üst plaka yalıtımını (aksesuar) aşağıdaki şekle göre üst
dekorasyon panelinin iç kısmına yapıştırın.
1
3
4 Üst dekorasyon panelini uygun
vidalarla ünitenin üst yüzeyine
takın. Bir kullanım sıcak su
deposunun kurulu
halinde kullanım sıcak
deposunun montaj kılavuzuna
bakın.
2
4
olması
su
2x
