Spektrum DX3R Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für DX3R:
Inhaltsverzeichnis

Werbung

Quicklinks

Bedienungsanleitung DX3R

Inhaltsverzeichnis

Andere Sprachen
Einleitung
ModelMatch/Binden
System Leistung
Batterien einlegen
Knöpfe, Schalter, Geber
Lenkradreibung einstellen
Empfängerkontakte und Einbau
Verwendung des Rollrads
Liste
Modellauswahl
Modellname
Seite 3 Einleitung

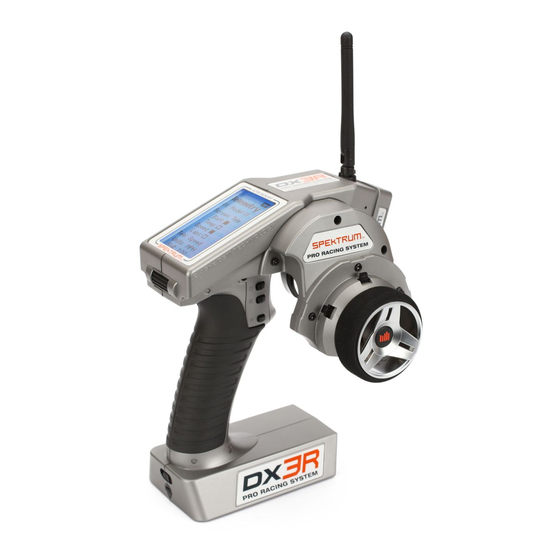

Die DX3R von Spektrum würde speziell für die Anforderungen von Wettbewerbsfahrern entwickelt mit dem Ziel
kompromissloser Leistungsoptimierung. Die DX3R stellt eine neue Generation von 2.4GHz Anlagen dar und verfügt über
eine im Markt einzigartige Reaktionszeit, die bis zu vier mal schneller ist, als bei herkömmlichen 75 und 27MHz Anlagen.
Sie verfügt über eine umfangreiche Software, die keine Wünsche offen lässt und die sich sehr einfach über die Roll-Druck
Walze programmieren lässt. Den sechs programmierbaren Schaltern können per Software Funktionen wie Gas Trimm,
Steuerausschlag, Hilfskanäle, Bremse, Stoppuhren, Übersteuern der Steuerausschläge und Expo für Gas und Lenkung
zugeordnet werden. Die DX3R kann besonders leicht für den Linkshänderbetrieb umgebaut werden.
Die Spektrum Technologie beschert Ihnen eine besonders robuste und sichere Fernsteueranlage, die immun ist gegenüber
Störungen aus Ihrem Modell (Regler, schlecht entstörte Motoren) und gegenüber Störungen von außen. Sie brauchen sich nie
mehr um Nutzer auf anderen Kanälen zu kümmern oder auf eine Frequenz warten. Mit Spektrum kann Sie nichts aufhalten,
um Rennen zu fahren.
Seite 4
ModelMatch/Binden
Die Spektrum DX3R ist mit der ModelMatch Funktion (zum Patent angemeldet) ausgestattet. Diese Funktion verhindert den
Betrieb eines Modells mit dem falschen Modellspeicher. Wenn Sie den falschen Modellspeicher aufgerufen haben, reagiert
der Empfänger einfach nicht.
Für diese Funktion ist es erforderlich, den Empfänger für einen spezifischen Modellspeicher zu binden. Dadurch reagiert der
Empfänger nur dann, wenn der richtige Modellspeicher aufgerufen wurde. Auf den Seiten 22 und 23 finden Sie die genauen
Verfahren für diesen Prozess.
Systemleistungen
•
Die DSM2 Technologie der 2. 2.4GHz Generation bietet die höchst mögliche Reaktionszeit einen Auto
Fernsteueranlage.
•
Einfachste Programmierung über das Rollrad
•
Sechs frei zuzuordnende Schalter erlauben Funktionen wie Stoppuhren, flexible Expo Einstellung, Gas und
Bremsen Trimmung, Steuerausschlägen, Übersteuerung, etc bieten den ganzen individuellen Komfort für den
Piloten.
•
Für Links- und Rechtshänder
•
Programmierbare Übersteuerung der Steuerausschläge
•
Gas und Steuer Expo Einstellung
•
Alle Schalter können in der Wegrichtung programmiert werden.
•
Drei programmierbare Stoppuhren, hoch, runter, integriert
•
128x64 Punkt Matrix Display
•
30 Modellspeicher
•
Graphisch unterstütze Einstellkurven für Expo und Steuerausschläge
Internet: www.jsb-gmbh.de; www.scxdigital.com; www.bladecp.com;
Es gelten unsere allgemeinen Geschäftsbedingungen, die in unseren Geschäftsräumen eingesehen werden können. Ware bleibt bis zur vollständigen
Spektrum DX3R Bedienungsanleitung
3
3
4
4
5
5
6
7
7
7
7
8
9
9
10
12
13
13
14
14
15
JSB Marketing & Vertrieb GmbH; Otto Hahn Str. 9a; D-25337 Elmshorn
HR Pi: HRB 1909; UStIDNr.:DE812678792; Str.Nr.: 1829812324
Geschäftsführer Jörg & Birgit Schamuhn
Tel.: +49 4121 4619960 • Fax: +49 4121 4619970 eMail:
www.mr-modellbaushop.de
Bezahlung Eigentum der JSB GmbH
Modell kopieren
Steuerwege
Wegumkehr
Trimmschritte
Bildschirm
Schalterwahl
Benutzername
Generelle Anmerkungen
Garantiebestimmungen
Aufzeichnungen
info@jsb-gmbh.de
www.spektrum-rc.de
16
17
18
19
20
20
21
22
22
23
24
25
26
26
28
28
29
29
30
30
35

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Spektrum DX3R

Inhaltszusammenfassung für Spektrum DX3R

  • Seite 1: Inhaltsverzeichnis

    Störungen aus Ihrem Modell (Regler, schlecht entstörte Motoren) und gegenüber Störungen von außen. Sie brauchen sich nie mehr um Nutzer auf anderen Kanälen zu kümmern oder auf eine Frequenz warten. Mit Spektrum kann Sie nichts aufhalten, um Rennen zu fahren.

  • Seite 2: Laden

    Ladesteckers negativ belegt ist. Man kann dies einfach mit einem Voltmeter nachprüfen. Ein weitere Unterschied zu herkömmlichen Sender besteht in der Tatsache, dass die Spektrum DX3R mit nur 4 anstatt 8 Zellen auskommt. Dies liegt an der enormen Leistungsfähigkeit der Spektrum Elektronik.

  • Seite 3: Binden

    Seite 9 Kompatibilität der Empfänger Die DX3R ist zwar ein DSM2 Sender der 2. Generation, aber dennoch mit DSM Empfängern gebunden und verwendet werden. Wenn Sie die schnellste mögliche Reaktionszeit und die höchste Leistung des Systems brauchen, sollten Sie unbedingt einen DSM 2 Empfänger, wie den SR3100 einsetzen. Während des Bindens erkennt der Sender automatisch den Empfängertyp, DSM oder DSM2 und stellt sich entsprechend darauf ein.

  • Seite 4: Umbau Linkshänder

    Seite 10 Umbau für Linkshänder Die DX3R ist im Auslieferzustand für Rechtshänder konfiguriert, kann aber sehr leicht für Linkshänder umgebaut werden. Aller für den Umbau erforderlichen Teile sind im Set enthalten. Ein 3/32 Inbus und ein kleiner Kreuzschlitzschraubenzieher werden benötigt.

  • Seite 5: Wege

    Spektrum DX3R Bedienungsanleitung Aufruf der Hauptanzeige Die Hauptanzeige erscheint immer dann, wenn der Sender eingeschaltet wird. Befinden Sie sich in der Funktionsliste finden Sie oben rechts ein Punkt MAIN. Wenn Sie mit dem Roller auf diesen Punkt gehen und drücken, kehren Sie zur Hauptanzeige zurück.

  • Seite 6: Expo

    Wert unterlegt, den Sie so unabhängig vom linken Wert mit dem Roller verändern können. Hinweis: Die DX3R hat die Funktion „sticky gooey. Wenn Sie den gewünschten Geber (Steuer, Gashebel, Kanal 3) auf die gewünschte Seite bewegen und loslassen, bleibt der Wert auf der angewählten Seite unterlegt. Bewegen Sie den Geber auf die andere Seite, wird der andere Wert unterlegt.

  • Seite 7: Sub Trimm

    (wünschenswert für die meisten Anwendungen) und bei einem negativen Wert wird die Mitte sensibler (wird meist nicht verwendet). Hinweis: Die DX3R hat die Funktion „sticky gooey. Wenn Sie den gewünschten Geber (Steuer, Gashebel, Kanal 3) auf die gewünschte Seite bewegen und loslassen, bleibt der Wert auf der angewählten Seite unterlegt. Bewegen Sie den Geber auf die andere Seite, wird der andere Wert unterlegt.

  • Seite 8: Binden

    Hinweis: Ist ein Empfänger nicht auf einem bestimmten Modellspeicher programmiert, arbeitet er nicht. MODEL MATCH Die DX3R enthält die patentierte Funktion des ModelMatch, die verhindert, dass ein Modell mit einem falschen Modelspeicher betrieben werden kann. Durch den Prozess des Bindens des Empfängers wird der Code des Modellspeichers im Empfänger abgespeichert.

  • Seite 9: Frame Rate

    Normalposition zurück. Die Failsafestellungen der Servos werden im Bindungsprozess eingestellt (vorherige Seite). Seite 24 FRAME RATE Um sicherzustellen, dass die DX3R mit allen verfügbaren Servos, alten analog Servos und neuste Digitalservos, kompatibel zu machen, können drei verschiedene Frame Rates eingestellt werden. 5.5ms ergibt die schnellste Reaktionszeit der Anlage, erfordert aber Hochleistungsdigitalservos.

  • Seite 10: Reset

    Seite 28 MONITOR Die DX3R verfügt über einen Servo Monitor, der den Servoausgang graphisch und digital zeigt. Der Servomonitor ist hildreich, wenn man nach Problemen im Setup oder den Mischfunktionen sucht. Wählen Sie in der Funktionsliste MONITOR mit dem Roller aus und drücken Sie einmal.
  • Seite 11 Spektrum DX3R Bedienungsanleitung Aux Lin Kanal 3 mit linearem Ausgang Brake volle Trimmung der Bremse Thr Exp Gas Exponential Thr Trim Gas Trimmung zur Einstellung der Neutralposition S/R Override Überteuerung der Lenkung Str Exp Lenkung Exponential Str S/R Dual Rate auf der Lenkung...
  • Seite 12 Spektrum DX3R Bedienungsanleitung Ein ferngesteuertes Modell ist kein Spielzeug. Es kann, wenn es falsch eingesetzt wird, zu erheblichen Verletzungen bei Lebewesen und Beschädigungen an Sachgütern führen. Betreiben Sie Ihr RC-Modell nur auf freien Plätzen und beachten Sie alle Hinweise der Bedienungsanleitung des Modells wie auch der Fernsteuerung.
  • Seite 13 Spektrum DX3R Bedienungsanleitung Muss Ihr Produkt gewartet oder repariert werden, wenden Sie sich entweder an Ihren Fachhändler oder direkt an Horizon. Packen Sie das Produkt sorgfältig ein. Beachten Sie, dass der Originalkarton in der Regel nicht ausreicht, um beim Versand nicht beschädigt zu werden.
