Inhaltszusammenfassung für Spektrum DX5C

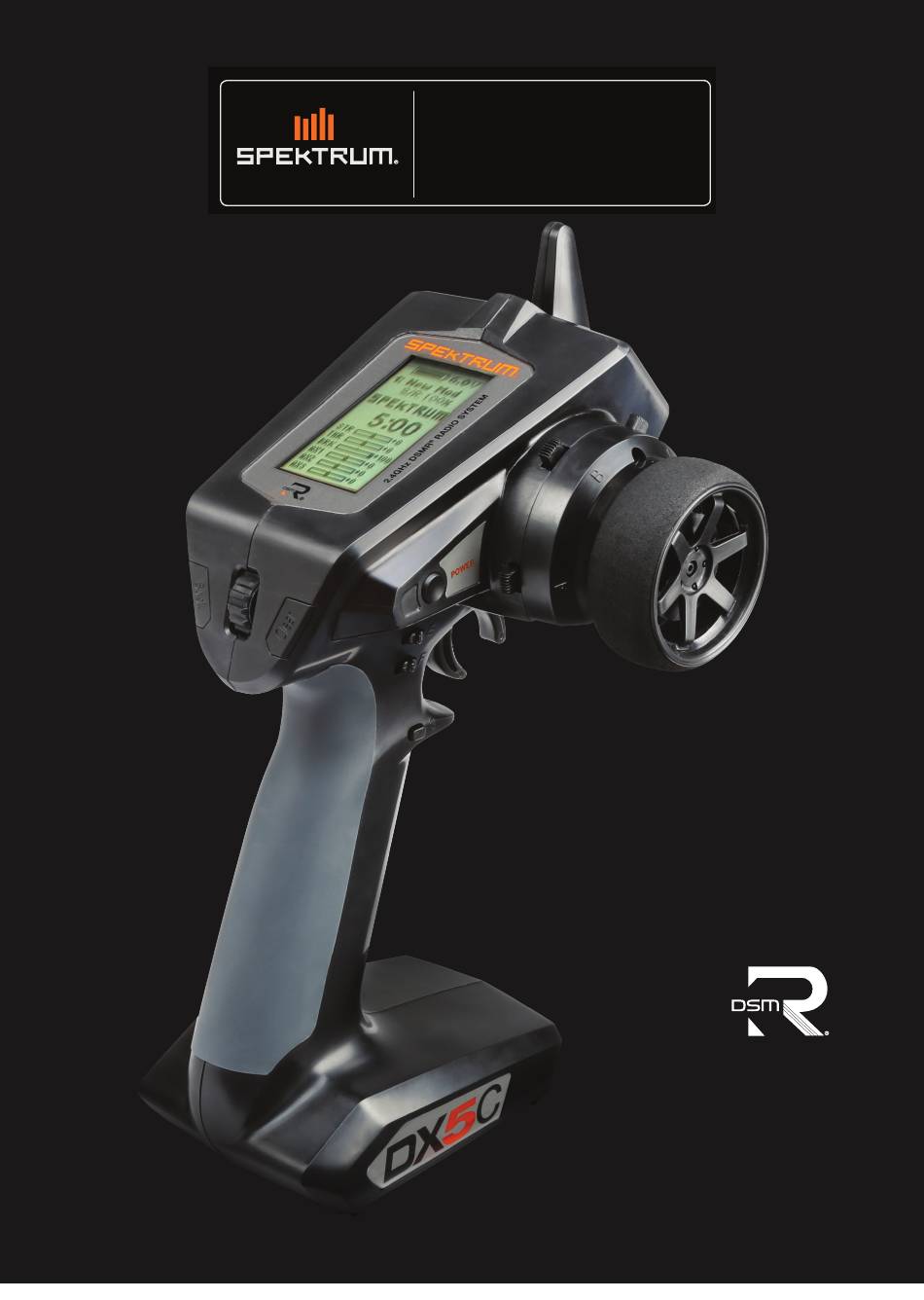

- Seite 1 DX5C 5-Channel 2.4GHz DSMR ® Radio System Instruction Manual Bedienungsanleitung Manuel d’utilisation Manuale di istruzioni www.modellmarkt24.ch www.modellmarkt24.ch...
-
Seite 2: Spezielle Bedeutungen
Händlern um deren Echtheit sicherzustellen. Horizon Hobby lehnt jegliche Unterstützung oder Garantieleistung von gefälschten Produkten oder fremden Produkten ab, die für sich eine DSM oder Spektrum Kompatibilität in Anspruch nehmen. HINWEIS: Dieses Produkt ist nur für das Steuern von ferngesteuerten unbemannten Fahrzeugen und Luftfahrzeugen geeignet. -
Seite 3: Inhaltsverzeichnis
® und DSM2 ® -Empfängern kompatibel. Der DX5C steht mit oder ohne Empfänger zur Verfügung. Beide Versionen werden in dieser Anleitung behandelt • Der SPM5120 umfasst den SR6100AT DSMR-Empfänger mit AVC-Technologie. • Der SPMR5115 enthält nur den Sender, aber keinen Empfänger... -
Seite 4: Sr6100At Telemetrieempfänger (Nur Spm5120)
IC-Serie können auch Akkudaten von kompatiblen Spektrum SMART-Akkus weitergeben. HINWEIS: Für den AVC-Empfänger SR6100AT werden digitale Der SR6100AT ist kompatibel mit Spektrum Firma™, einer Servos benötigt. Die Verwendung von analogen Servos in Ver- Geschwindigkeitsregler-Serie für SMART Throttle. bindung mit der AVC-Technologie reduziert die Leistung des NORMAL-SERVOSIGNAL (PWM): Systems und kann zu einer Überhitzung der Servos führen. -
Seite 5: Erkennen Von Steuerungen Und Schaltern
A: Akku-Spannung des Senders B: Modellname C: Steuerrate D: Timer (wenn aktiviert) E: Position der Steuer-(STR-)Trimmung F: Position der Gas-(THR-)Trimmung G: Position der Brems-(BRK-)Trimmung H: Position von AUX 1 I: Position von AUX 2 J: Position von AUX 3 SPEKTRUM DX5• TRANSMITTER INSTRUCTION MANUAL www.modellmarkt24.ch www.modellmarkt24.ch... -
Seite 6: Navigation
Heben Sie die Zuweisung eines Schalters von einer anderen Funktion auf, um ihn für die Auswahl freizugeben. DX5C ermöglicht das Überschreiben der Schalterzuweisungen nicht. Wenn ein Schalter für eine Funktion konfi guriert ist, muss die Schalterzuweisung für diese Funktion deaktiviert werden, damit der Schalter für etwas anderes verwendet werden kann. -
Seite 7: Menü
4. Wählen Sie den Schalter „Back“ (Zurück), um zu MENU (Menü) zurückzukehren. Löschen von Zeichen: 5. Betätigen Sie den Schalter „Clear“ (Löschen), während das Zeichen ausgewählt ist. 6. Betätigen Sie den Schalter „Clear“ (Löschen) erneut, um alle Zeichen rechts vom Cursor zu löschen. SPEKTRUM DX5• TRANSMITTER INSTRUCTION MANUAL www.modellmarkt24.ch www.modellmarkt24.ch... -
Seite 8: Verfahrweg
2. Scrollen Sie nach oben oder unten, um die Geschwindigkeit anzupassen, und klicken Sie zum Speichern der Auswahl das Scrollrad. 3. Wählen Sie einen Schalter, um die Funktion zu aktivieren/deaktivieren. Ist der Schalter „ON“ (Ein) gewählt, so wird der Wert für diese Funktion immer eingeschaltet sein. SPEKTRUM DX5C • TRANSMITTER INSTRUCTION MANUAL www.modellmarkt24.ch www.modellmarkt24.ch... -
Seite 9: Exponential
(normalerweise nicht verwendet). TIMER Mit der DX5C-Timerfunktion können Sie einen Countdown-Timer und eine Stoppuhr („Nach oben“- Zähler) programmieren, die auf dem Hauptbildschirm angezeigt werden. Ein Alarm wird ertönen, wenn die programmierte Zeit erreicht wurde. Sie können den Timer programmieren, um mit der Nutzung der zugewiesenen Schalterposition zu beginnen, oder automatisch, wenn sich Gas über die vorprogrammierte Position bewegt. -
Seite 10: Menü Binden/Bildfrequenz
HINWEIS: Entfernen Sie immer den Bindungsstecker vom Empfänger, wenn das Binden abgeschlossen ist. Wird dies unterlassen, so wird der Empfänger in den Bindungsmodus übergehen, wenn Sie den Empfänger das nächste Mal einschalten. SPEKTRUM DX5C • TRANSMITTER INSTRUCTION MANUAL www.modellmarkt24.ch www.modellmarkt24.ch... -
Seite 11: Kombinationen
Fahrzeuge bestimmt, die über zwei Servos verfügen, die gemeinsam an den Vorderrädern arbeiten. 4WS (Vierradlenkung) 4WS-Optionen in DX5C bieten vier verschiedene Steuerkonfi gurationen mit einem Schalter: Hundegang, 4WS, nur Vorderachslenkung und nur Hinterachslenkung. 1. Wählen Sie 4WS und klicken das Scrollrad. -
Seite 12: Avc-Programmiermenü
MENÜ AVC-PROGRAMMIERMENÜ DX5C umfasst ein für den AVC-Betrieb spezifi sches Menü. Dieses Menü verwaltet den Betrieb von AUX 1 und AUX 2 und passt diesen für die Verwendung der AVC-Technologie an. Das AVC-Menü steuert außerdem die „Priority“-(Prioritäts-)Funktionen. Siehe Seite 38 zu weiteren Informationen zur AVC-Feineinstellung Zum Aktivieren des AVC-Menüs:... -
Seite 13: Telemetrie
Geschwindigkeitsregler auf einem normalen Dreileiter-Servostecker kombiniert. Die SMART-Throttle-Geschwindigkeitsregler können Strom, Spannung, Temperatur des Geschwindigkeitsreglers und die verbrauchten mAh senden. Sie leiten außerdem die Akku-Daten von kompatiblen Spektrum SMART- Akkus weiter. Die SMART-Throttle-Telemetriedaten werden auf dem Sender wie alle anderen Telemetriedaten angezeigt. -
Seite 14: Einstellungen
3. Klicken Sie das Scrollrad, um die Auswahl zu speichern. Über Zeigt die Seriennummer des Senders an. Beginnen Sie mit einem Nutzerkonto unter SpektrumRC.com und geben Sie die angezeigte Seriennummer auf der „About“-(Über-)Seite zum Registrieren des Senders ein. SPEKTRUM DX5C • TRANSMITTER INSTRUCTION MANUAL www.modellmarkt24.ch www.modellmarkt24.ch... -
Seite 15: Einstellungen (Fortsetzung)
Modell kopieren, ein Modell auf seine Standardeinstellung zurücksetzen und die Modell-Liste sortieren. Wurde DX5C aktualisiert, so verwenden Sie die Auswahl „Validate All“ (Alle validieren), um sicherzustellen, dass die Modelleinstellungen aktualisiert und mit der neuen Firmware komplett kompatibel sind. Die Auswahl „Delete All“... -
Seite 16: Modell-Dienstprogramme (Fortsetzung)
Modells das zu verschiebende Modell mit dem Scrollrad hervor und klicken dann das Scrollrad, um es auszuwählen. Scrollen Sie das Scrollrad, um das ausgewählte Modell an die gewünschte Position zu verschieben. Klicken Sie das Scrollrad, wenn sich das Modell an der gewünschten Position befi ndet. SPEKTRUM DX5C • TRANSMITTER INSTRUCTION MANUAL www.modellmarkt24.ch www.modellmarkt24.ch... -
Seite 17: Anpassungen Am Eigentlichen Sender
Uhrzeigersinn, um die Steuerspannung zu erhöhen. DATENANSCHLUSS DATENANSCHLUSS Der Datenport bietet Fahrern Zugang zu zukünftigen Updates. Für Updates muss der Sender registriert sein. Für Updates ist das Update-Kabel SPMA3065 (nicht enthalten) und ein PC erforderlich. SPEKTRUM DX5• TRANSMITTER INSTRUCTION MANUAL www.modellmarkt24.ch www.modellmarkt24.ch... -
Seite 18: Konfiguration Der Avc-Technologie
SR6100AT Bindung bezeichnet den Prozess zur Verknüpfung des SR6100AT- Während des Bindens kann AVC deaktiviert werden. Empfängers mit dem Spektrum-Sender. Die AVC-Funktionen am Den Empfänger einschalten und den Bindungsschalter innerhalb von Empfänger können während des Bindungsvorgangs aktiviert oder 1,5 Sekunden 3 Mal schnell drücken und dann gedrückt halten. -
Seite 19: Avc-Feineinstellung
Drehen der Räder zu korrigieren, wenn das Zweiter Bindungs- Fahrzeug überdreht. eingeschaltet Mit einem zweiten stecker im deakti- 2. Eine Reduzierung der Priorität gibt dem Empfänger mehr Bindungsstecker vierten AVC wurde im deaktivierten nach dem Binden erneut binden eingesteckt SPEKTRUM DX5• TRANSMITTER INSTRUCTION MANUAL www.modellmarkt24.ch www.modellmarkt24.ch... -
Seite 20: Anleitung Zur Telemetrie-Fehlerbehebung
Tasten verfügen über eine begrenzte Funktionalität Funktion nicht mit einer Taste funktioniert. OPTIONALE TEILELISTE TEILE-NR. BESCHREIBUNG DER BAUTEILE SPM6719 Spektrum DX6R Sendergehäuse Additional optional parts and details are available at SpektrumRC.com SPEKTRUM DX5C • TRANSMITTER INSTRUCTION MANUAL www.modellmarkt24.ch www.modellmarkt24.ch... -
Seite 21: Garantie Und Service Informationen
Dieses ist ein hochwertiges Hobby Produkt und kein Spielzeug. Es muss mit Vorsicht und Umsicht eingesetzt werden und erfordert einige mechanische wie auch mentale Fähigkeiten. Ein Versagen, das Produkt sicher und umsichtig zu betreiben kann zu Verlet- SPEKTRUM DX5• TRANSMITTER INSTRUCTION MANUAL www.modellmarkt24.ch www.modellmarkt24.ch... -
Seite 22: Garantie Und Service Kontaktinformationen
Ressourcen nicht über die Gebühr beansprucht werden. Dadurch wird das Wohlergehen der menschlichen Gemeinschaft geschützt. Für weitere Informationen, wo der Elektromüll entsorgt werden kann, können Sie Ihr Stadtbüro oder Ihren lokalen Entsorger kontaktieren. SPEKTRUM DX5C • TRANSMITTER INSTRUCTION MANUAL www.modellmarkt24.ch www.modellmarkt24.ch... - Seite 23 DSM, DSM2, DSMR, AVC and Active Vehicle Control are trademarks or registered trademarks of Horizon Hobby, LLC. The Spektrum trademark is used with permission of Bachmann Industries, Inc. All other trademarks, service marks and logos are property of their respective owners.
