4.9 安装平衡钢丝绳

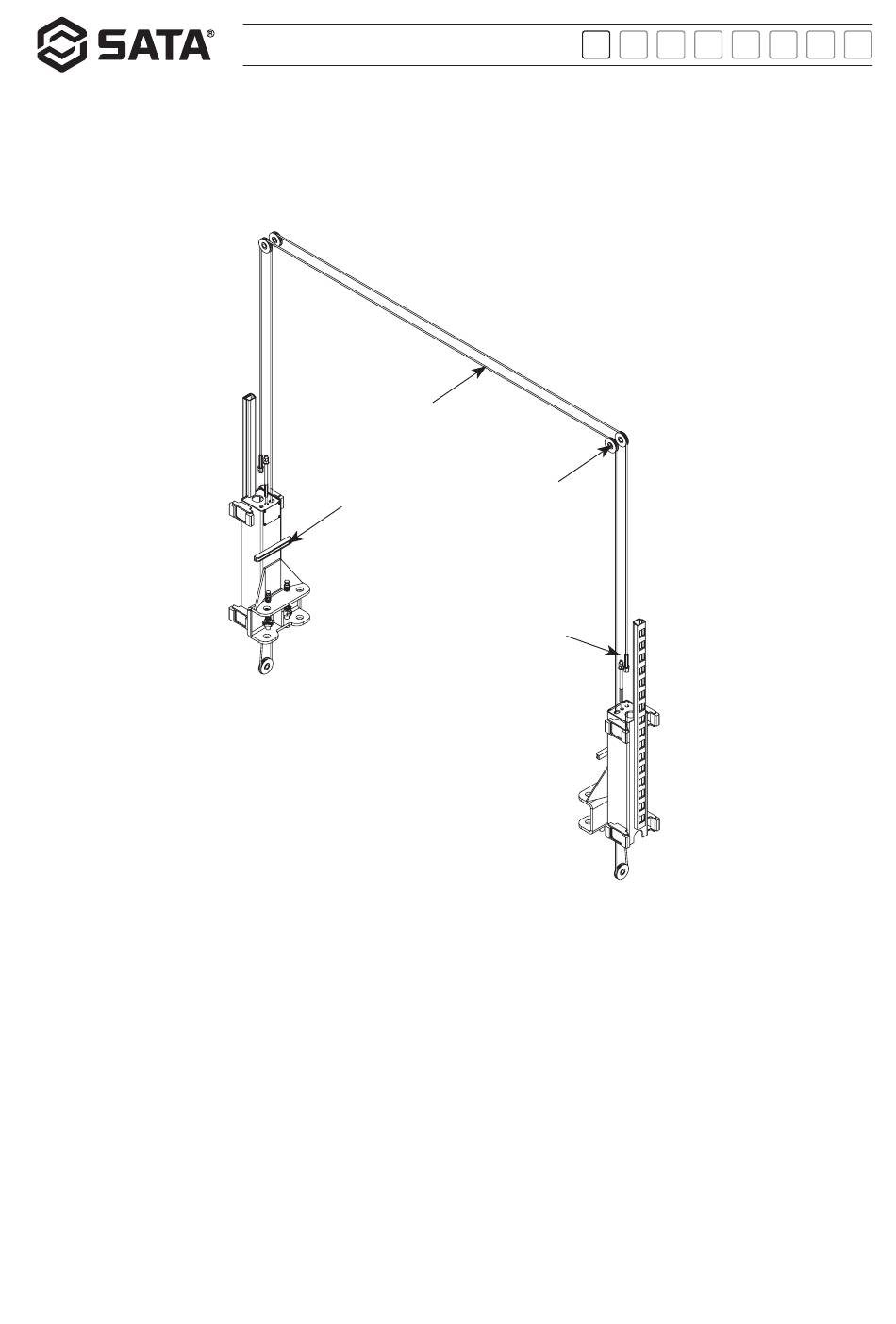

保证左右两边滑台在第一档保险处，将平衡钢丝绳按图示轨迹安装好。先不要拧紧螺母， 等调试同步性的时候，再调
整两根钢丝绳的松紧。注意：单边钢丝绳螺杆必须用 2 个六角螺母拧紧。图片更新。
钢丝绳
滑台
绳轮
M16 螺母
4.10 保险绳安装
首先安装好保险轮，确认左右两个滑台在同一档保险，按图示安装好保险绳。调节好保险绳的松紧，确保左右两边保
险块可以同时打开和落锁。
4.11 托臂安装
通过销轴将四个托臂装入滑台，前端用三节臂，后端用二节臂。
4.12 动力单元装配
将动力单元安装于主立柱电机板上，用螺栓螺母固定。安装好限位开关，连接电线。
4.13 液压系统连接
- 拧开油箱盖，倒入 10L---46# 抗磨液压油。（首选 46# 抗磨液压油，温度 -10° C 以下， 考虑 32#）
- 连接好液压接头，将油管连接于主副油缸出油口接头处。
