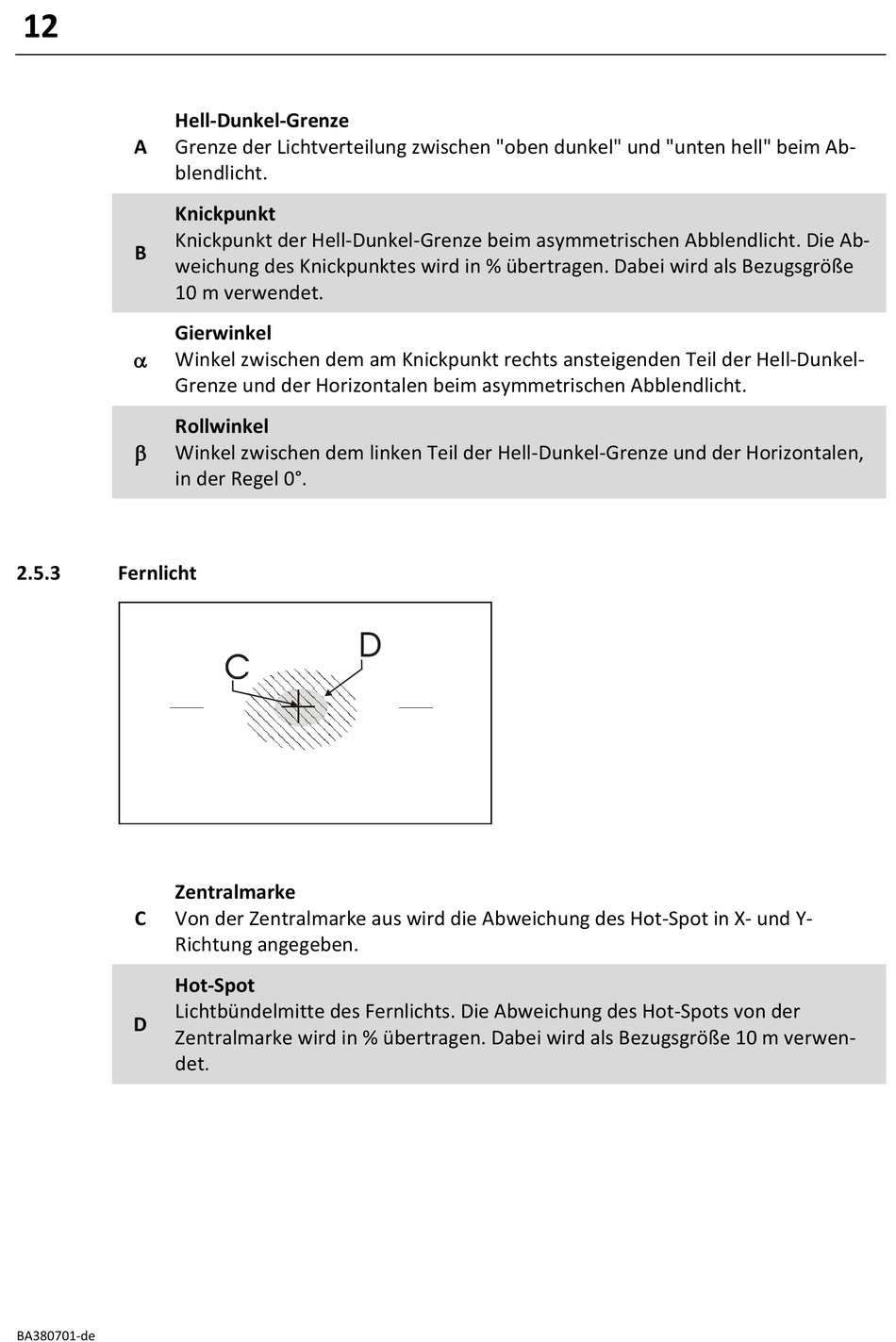

Fernlicht - MAHA MLT 3000 Originalbetriebsanleitung

12
Hell-Dunkel-Grenze
A Grenze der Lichtverteilung zwischen "oben dunkel" und "unten hell" beim Ab-
blendlicht.
Knickpunkt
Knickpunkt der Hell-Dunkel-Grenze beim asymmetrischen Abblendlicht. Die Ab-
B
weichung des Knickpunktes wird in % übertragen. Dabei wird als Bezugsgröße
10 m verwendet.
Gierwinkel

Winkel zwischen dem am Knickpunkt rechts ansteigenden Teil der Hell-Dunkel-
Grenze und der Horizontalen beim asymmetrischen Abblendlicht.
Rollwinkel

Winkel zwischen dem linken Teil der Hell-Dunkel-Grenze und der Horizontalen,
in der Regel 0°.
2.5.3

Fernlicht

Zentralmarke
C Von der Zentralmarke aus wird die Abweichung des Hot-Spot in X- und Y-
Richtung angegeben.
Hot-Spot
Lichtbündelmitte des Fernlichts. Die Abweichung des Hot-Spots von der
D
Zentralmarke wird in % übertragen. Dabei wird als Bezugsgröße 10 m verwen-
det.
BA380701-de
