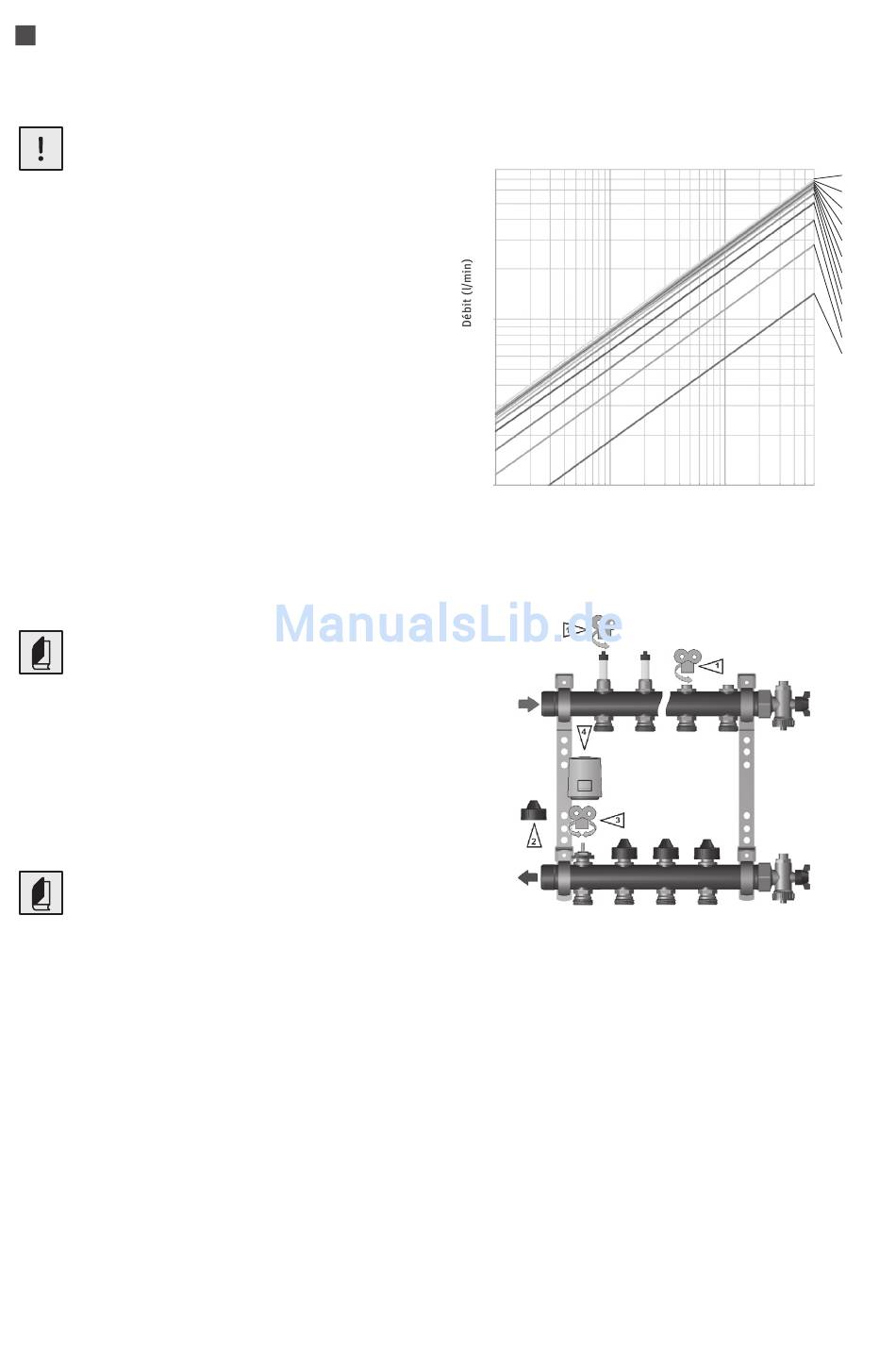

Réglage du débit/circuit de
chauffage
Les débitmètres et les vannes de
sectionnement ne servent qu'à
couper l'alimentation des circuits de
chauffage !
1) Ouvrir entièrement le débitmètre ou la
vanne de sectionnement à l'aide de la clé
de réglage en les tournant dans le sens
antihoraire.
2) Retirer le volant de réglage manuel (bleu)
sur le 1er circuit de chauffage et fermer
la vanne avec la clé de purge en tournant
dans le sens horaire = valeur minimale
3) Régler le débit en ouvrant la vanne avec
la clé de réglage en tournant dans le sens
antihoraire
Débitmètre : Régler le nombre de
tours selon l'étude de
dimensionnement et vérifier le débit
dans la fenêtre de lecture du
débitmètre Débit minimal ≥ 0,5 l !
Inférieur à cette valeur le réglage
n'est pas précis !
Universel : Régler le nombre de tours
selon l'étude de dimensionnement ou
à l'aide du diagramme 1 réglage
minimale 0,75 tour ! < 0,75 tour, le
réglage n'est pas précis !
Régler de la même façon tous les autres
circuits du collecteur.
4) Monter et raccorder les têtes thermiques
conformément à la notice de montage
Perte de pression totale
10
1,0
1
10
Pression (mbar)
Circuits de chauffage
HK 12
HK 11
HK 10
HK 9
HK 8
HK 7
HK 6
HK 5
HK 4
HK 3
HK 2
HK 1
