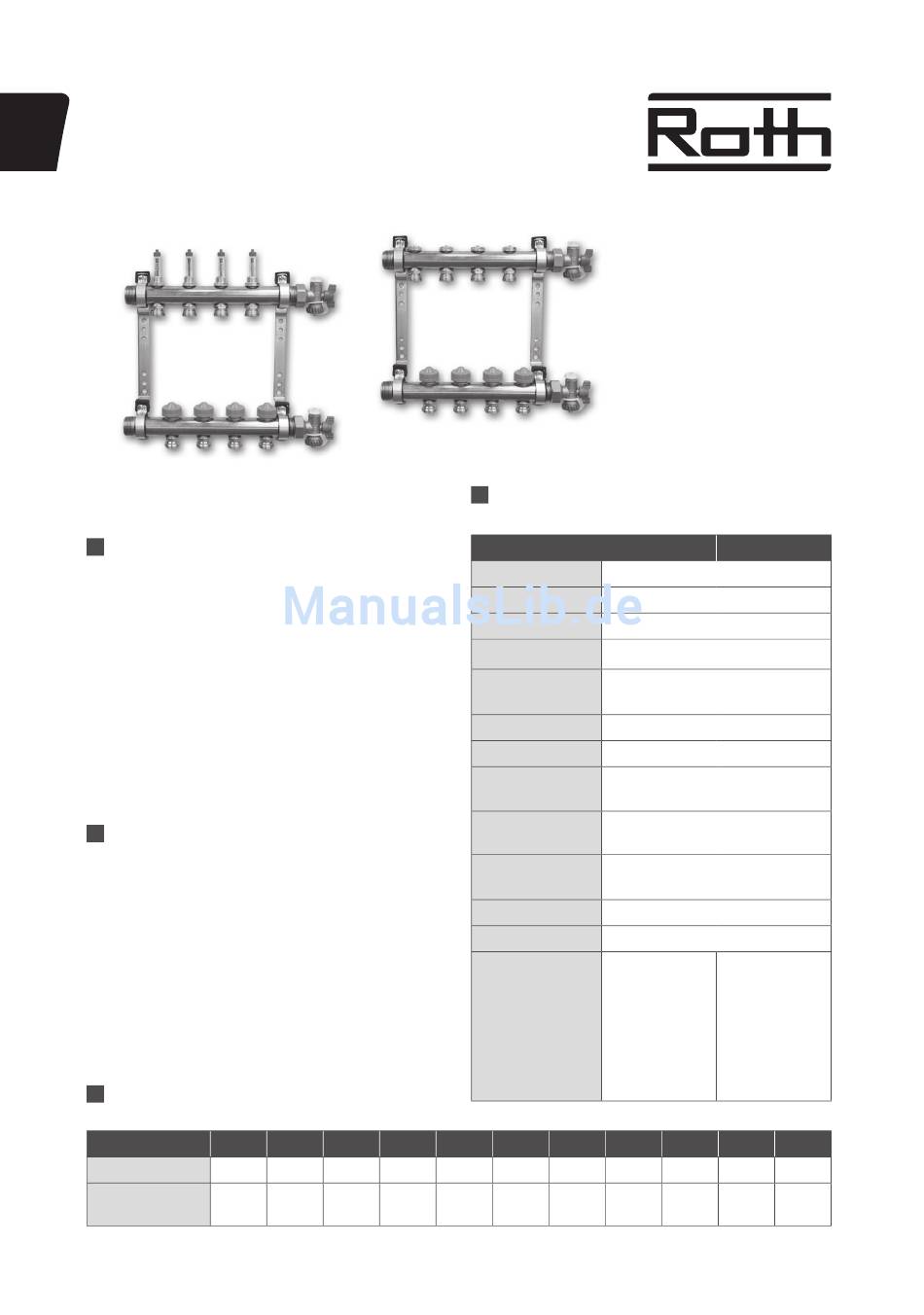

Distributeurs de circuit de
chauffage DCC
Notice de montage
Description
Les collecteurs Roth sont conçus en
matériaux résistants à la corrosion et
destinés à être utilisés en plancher
chauff ant–rafraîchissant. Le distributeur
départ ainsi que le collecteur retour sont
pré-montés sur des supports muraux qui de
plus off rent une isolation acoustique isolant
le collecteur de la structure du bâtiment.
Unité de livraison
Collecteur–distributeur prémonté sur les
supports muraux. Eléments d'embouts
(fonction remplissage et purge), clé de
réglage et documentation.
Longueur hors tout Lhf
Taille
2
L
185
Avec éléments
245
d'embouts (Lf)
3
4
5
6
235
285
335
385
295
345
395
445
Caractéristiques techniques
Débitmètre
Matériau
Nombre de circuits
Entraxe
Sortie circuit PCRBT
Raccordement
1'' mâle avec joint plat
latéral dép./ret.
Pression max.
Température max.
Filetage vanne de
retour
Course de vanne
de retour
Débit max. par
circuit
Qualité de l'eau
Protection anti-gel
Monopropylène Glycol
Par vanne réglable
Réglage du débit
à mémoire.
Indication du
débit dans la
fenêtre de lecture
du débitmètre.
Ce dernier est en
ouverture totale
7
8
9
435
485
535
495
545
595
Universel
Laiton
2 – 12
50 mm
Eurocône ¾"
6 bars
70 °C
M30 × 1,5
3 mm
4 l/min
Selon VDI 2035
Par vanne
réglable à
mémoire. La
vanne est en
ouverture totale
10
11
12
585
635
685
645
695
745
