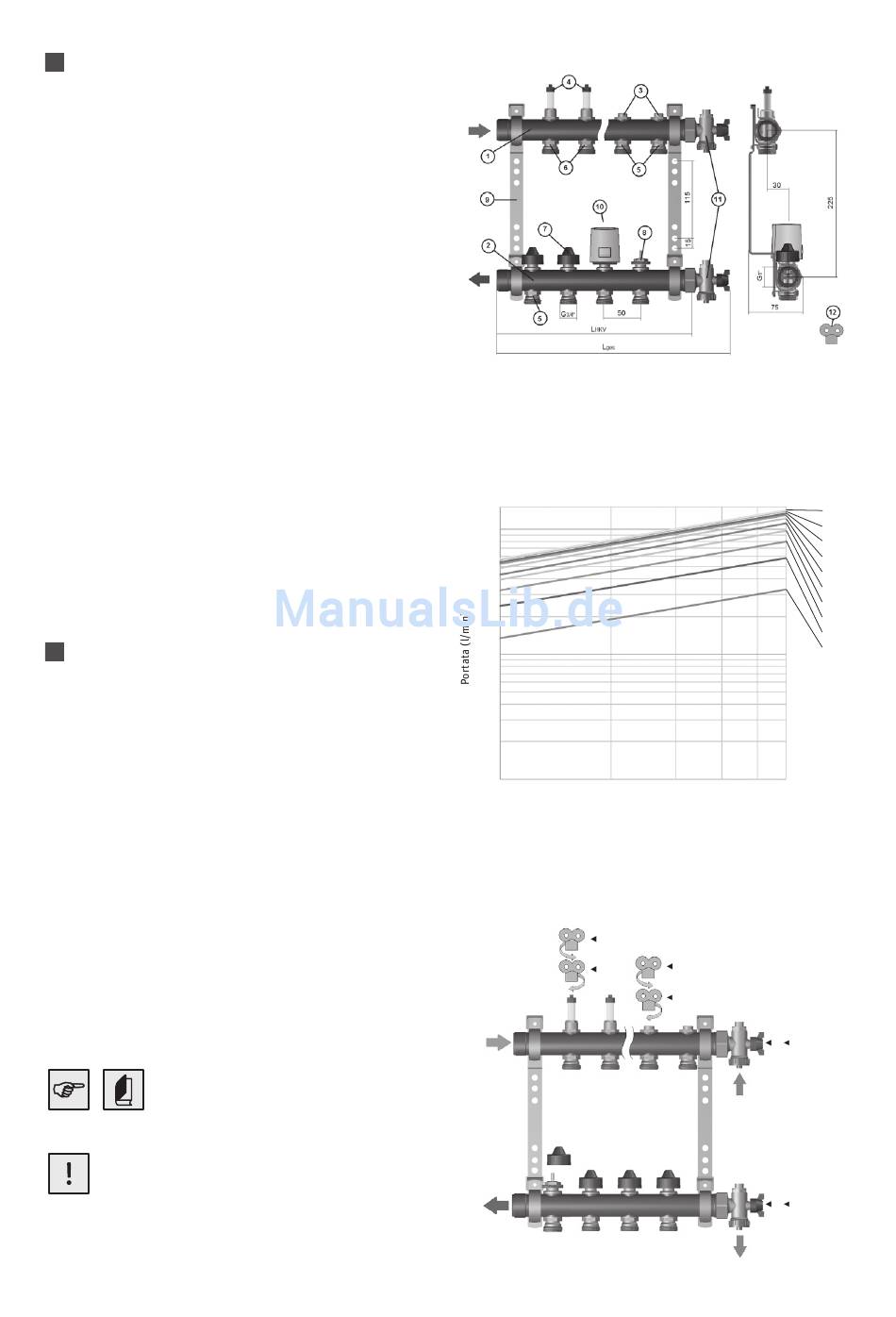

Dimensioni
1 Mandata (montata con indicazione di
portata o fi lettatura on/off e nipplo di
collegamento)
2 Ritorno (montato con inserto valvole
regolabile e nipplo di collegamento)
3 Filettatura on/off
4 Indicatore di portata on/off (DFA)
5 Nipplo di collegamento
6 Nipplo di collegamento DFA
7 Calotta di protezione
8 Inserto valvole regolabile per attuatore
9 Supporto collettore
10 Attuatore (non presente in fornitura)
11 Terminali per riempimento, sfi ato e svuo-
tamento
12 Chiave di sfi ato
Riempimento
1) Aprire le valvole a sfera del terminale,
allentare la calotta di protezione, aprire
DFA o fi lettatura on/off
2) Riempire (circuito riscaldante per circuito
riscaldante) mediante la mandata
3) Inserire di nuovo la calotta di protezione
e chiudere la valvola. Riempire secondo lo
stesso procedimento tutti gli altri circuiti
riscaldanti.
4) Dopo il riempimento di tutti i circuiti
riscaldanti chiudere le valvole a sfera del
terminale
Protocollo per la pressione
Prova di pressione durata prima e
durante la posa del massetto
regolare pressione di prova min. 4 bar
- max. 6 bar qualità dell'acqua
conforme a VDI 2035 (a basso
contenuto salino)!
con DFA
Regolazione portata HKV Universale
10
1
0,1
100
Pressione (mbar)
1
3
▲
1
3
▼
Universale
1
3
1 4
▲
2
1 4
Giri
3,0
2,75
2,5
2,25
2,0
1,75
1,5
1,25
1,0
0,75
