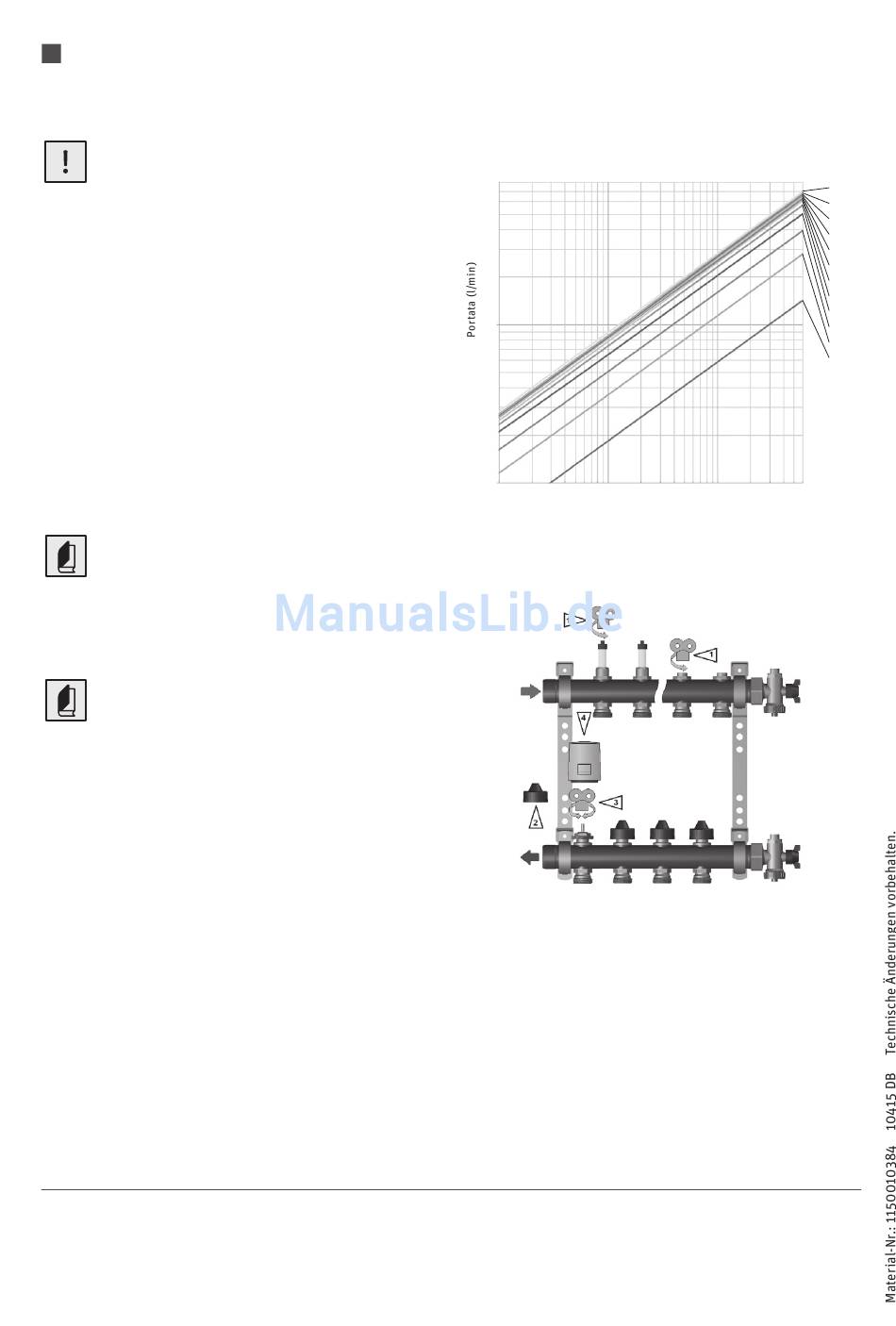

Regolazione della portata/
circuito riscaldante
L'indicatore della portata e la filetta-
tura on/off servono solo per bloccare i
circuiti riscaldanti!
1) Aprire DFA o filettatura on/off in senso
antiorario con la chiave di sfiato
2) Rimuovere la calotta di protezione del 1°
circuito riscaldante e chiudere la valvola
con la chiave di sfiato in senso orario =
valore minore
3) Regolare la portata volumetrica aprendo
in senso antiorario il mandrino di regola-
zione della valvola con la chiave di sfiato
DFA: Regolare numero dei giri
secondo la progettazione e leggere su
DFA Portata minima ≥ 0,5 l! Valori di
regolazione < 0,5 l sono imprecisi!
Universale: Misurare e regolare in
base alla progettazione o al diagram-
ma 1 Portata minima ≥ 0,75 giri!
Valori di regolazione < 0,75 giri
sono imprecisi!
Regolare secondo lo stesso procedimento
tutti gli altri circuiti riscaldanti.
4) Montare e collegare gli attuatori secondo
le istruzioni di montaggio
ROTH WERKE GMBH · Am Seerain 2 · 35232 Dautphetal · Telefon: 0 64 66 / 9 22-0 · Telefax: 0 64 66 / 9 22-100
Technischer Support: 0 64 66 / 9 22-266 · E-Mail: service@roth-werke.de · www.roth-werke.de
Perdita di pressione totale HKV con DFA
10
1,0
1 10
Pressione (mbar)
Circuiti riscaldanti
HK 12
HK 11
HK 10
HK 9
HK 8
HK 7
HK 6
HK 5
HK 4
HK 3
HK 2
HK 1
100
