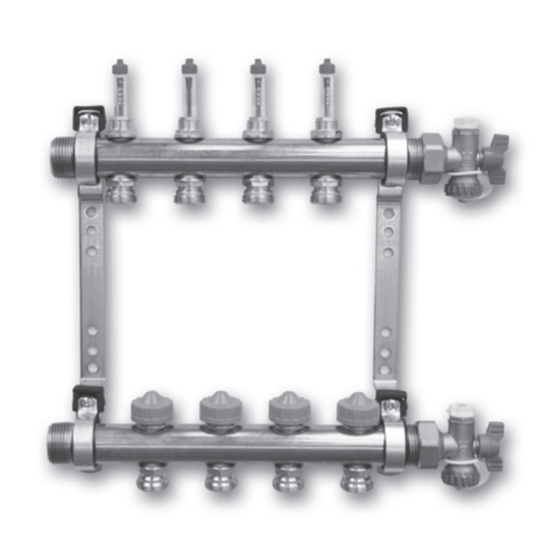

Heizkreisverteiler HKV
Montageanleitung
Beschreibung
Die Roth-Heizkreisverteiler bestehen aus
korrosionsbeständigem Material und sind
für den Einsatz in Flächen-Heiz- und Kühl-
systemen ausgelegt. Vorlauf und Rücklauf
sind schallentkoppelt auf Verteilerhaltern
vormontiert.
Lieferumfang
HKV mit Vorlauf und Rücklauf auf Verteiler-
haltern vormontiert, Verteilerendstücke
(Befüllen, Entlüft en, Absperren), Entlüft ungs-
schlüssel und Drucksachen.
Abmessungen
Größe
2
L
185
Mit Endstücken
245
3
4
5
6
235
285
335
385
295
345
395
445
Technische Daten
DFA
Material
Anzahl Heizkreise
Mittenabstand
Anschluss
Systemheizrohre
Anschluss VL/RL
max. Druck
max. Temperatur
Anschlussgewin-
de Ventil
Ventilhub
max. Durchfl uss/
Heizkreis
Wasserqualität
Frostschutz
Roth Frostschutzmittel FKN 28
Einstellung
Mit einstellbarem
Durchfl ussmenge
Ventil, ablesbar
im Schauglas,
DFA max.
geöff net
7
8
9
435
485
535
495
545
595
Universal
Messing
2 – 12
50 mm
¾" Eurokonus
1" AG fl achdichtend
6 bar
70 ° C
M30 × 1,5
3 mm
4 l/min
Nach VDI 2035
Mit einstellbarem
Ventil, Verschrau-
bung auf/zu
max. geöff net
10
11
12
585
635
685
645
695
745
