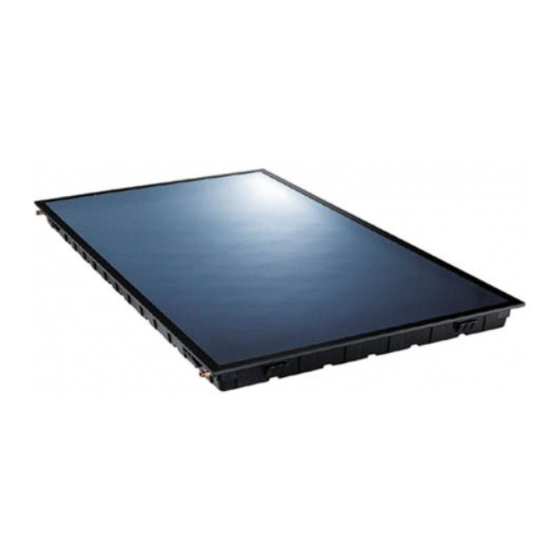

Roth Heliostar 2.18 S4 Montageanleitung

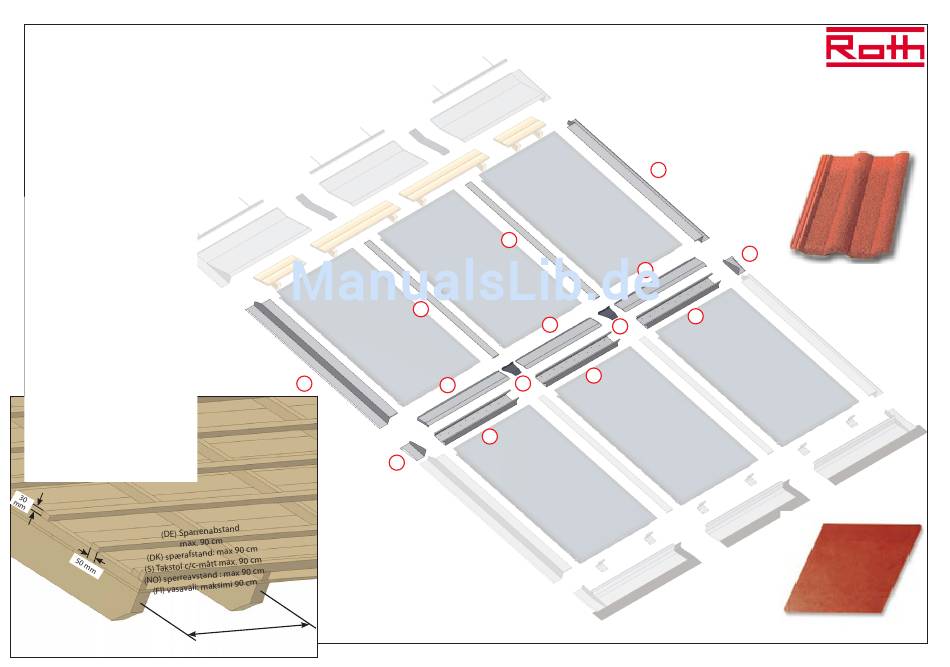

(DE) Montageanleitung Indach Erweiterungsset übereinander Heliostar S4
(DK) Monteringsvejledning for Heliostar S4 i 2 rækker.
(S) Monteringsanvisning för flera Heliostar 252 S4 i rad
(NO) Monteringsanvisning for Heliostar S4 i 2 rader.
(FI) Asennusohjeet Heliostar S4 2:n rivin asennuksesta.
(DE) Die Einfassung ist für 1,20 kN/m2 Windsog
ausgelegt.
V
oraussetzung:
Sparrenabstand: max. 90 cm
Dachlattengröße: min. 50x30 mm
In der Montageanleitung angeführte Zusatzlatten
und Befestigungsrichtlinien müssen eingehalten
werden!
(DK) Monteringen er dimensioneret for vindpåvir-
kning på 1,20 kN/m2
Spærafstand: max. 90 cm
Lægtestørrelse: min. 50x30 mm
Det er vigtigt at monteringsvejledningen følges
nøje.
(SE) Denna anvisning svarar mot dimensionering
av vindlaster på 1,20 kN/m²
Takstol c/c-avstånd max 90 cm
Läktdimension min. 50x30 mm
Det är viktigt att mått och dimensioner enligt
denna anvisning respekteras.
(NO)Monteringen er dimensjoneret for vindpåvir-
kning på 1,20 kN/m2
Sperreavstand: max. 90 cm
Lektestørrelse: min. 50x30 mm
(FI) Asennus on mitoitettu 1,2KN/m2:n tuuli-
kuormalle. Kattotuolien väli max.900mm,ja
kattoruoteiden koko väh.50x30.On tärkeätä ett
asennusohjeita noudatetaan.
(taghældning skal være min. 22 grader)
(taklutning min. 22°)
(takvinkel skal være min. 22 grader )
(Kattokaltevuuden on oltava vähintään 22 ast. )
16
23
19
17
Mat-Nr.: 1135006146
1135006147
1135006150
1135006151
(verwendbar ab 22° Dachneigung)
24
16
21
20
22
15
22
15
18
15
Version 2 - 2011-02-03 Art-Nr. ROTH-EUROPA DOHO
