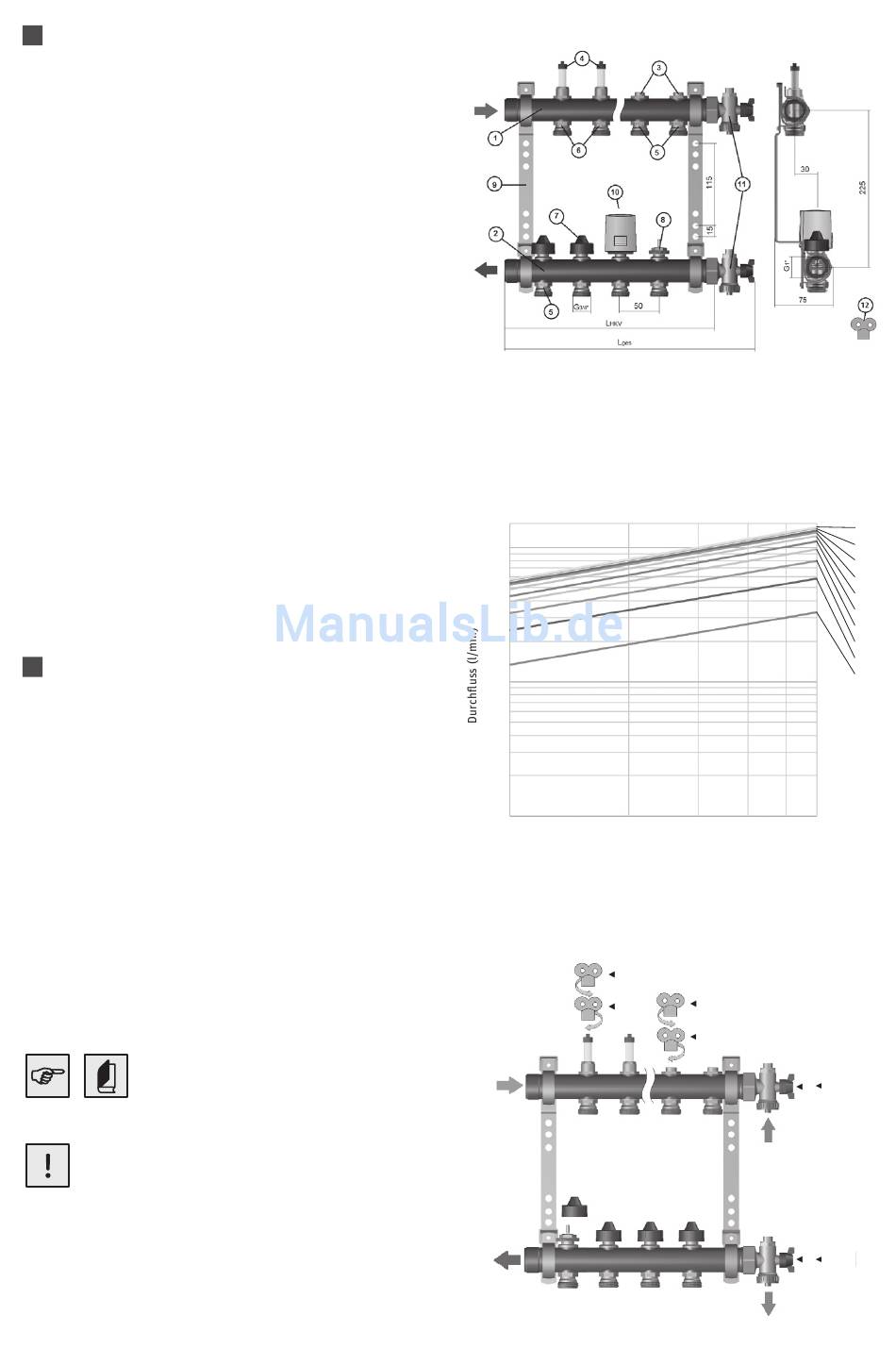

Abmessungen
1 Vorlauf (montiert mit Durchfl ussanzeigen
oder Verschraubung auf/zu und An-
schlussnippeln)
2 Rücklauf (montiert mit einstellbarem
Ventileinsatz und Anschlussnippeln)
3 Verschraubung auf/zu
4 Durchfl ussanzeige auf/zu (DFA)
5 Anschlussnippel
6 Anschlussnippel DFA
7 Bauschutzkappe
8 Einstellbarer Ventileinsatz für Stellantrieb
9 Verteilerhalter
10 Stellantrieb (nicht im Lieferumfang
enthalten)
11 Endstücke zum Befüllen, Entlüft en und
Entleeren
12 Entlüft ungsschlüssel
Füllen
1) Kugelhähne am Endstück öff nen, Bau-
schutzkappe lösen, DFA oder Verschrau-
bung auf/zu öff nen
2) Befüllen (Heizkreis für Heizkreis) über den
Vorlauf
3) Bauschutzkappe wieder aufsetzen und
Ventil schließen. Alle weiteren Heizkreise
genauso befüllen.
4) Nach dem Füllen aller Heizkreise die
Kugelhähne am Endstück schließen
Druckprotokoll
Druckprobe Dauer vor und während
der Estrichverlegung
Prüfdruck min. 4 bar - max. 6 bar
Wasserqualität nach VDI 2035
(salzarm) einstellen!
mit DFA
Durchfl ussmengeneinstellung
HKV Universal
10
1
0,1
100
Druck (mbar)
1
3
▲
1
3
▼
Universal
Umdrehungen
1
3
1 4
▲
2
1 4
3,0
2,75
2,5
2,25
2,0
1,75
1,5
1,25
1,0
0,75
