PULSER-DSP
>
+
HEATING
°
-
<
Lock låsning
VIKTIGT: Läs denna instruktion
innan produkten monteras och
!
ansluts.
1
2
200...415 V AC
3
4

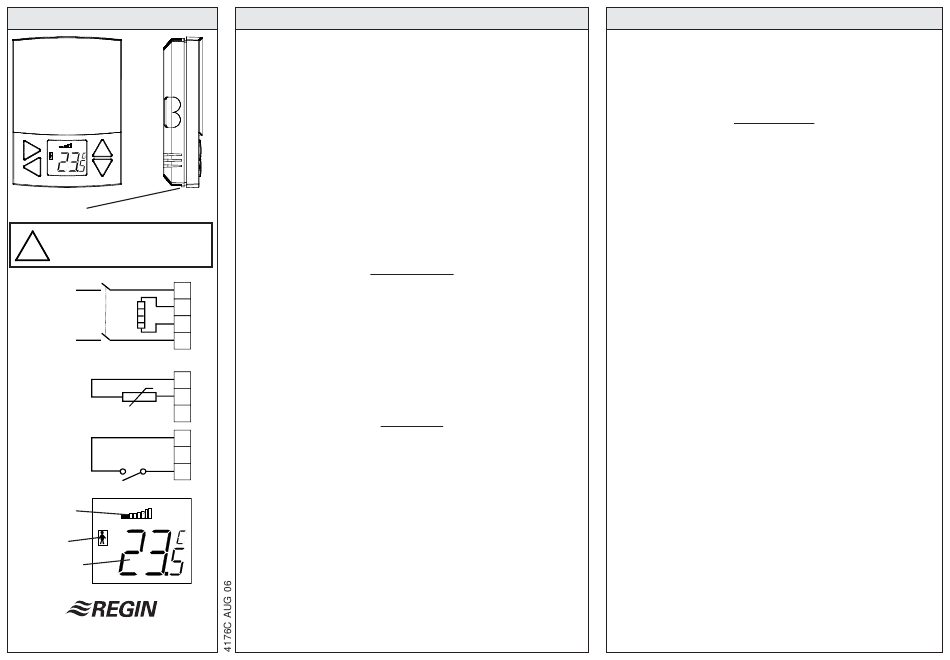

Fig 1
5
Fig 2 6
7
5
6
Fig 3
7
Utstyrnings-
indikering
HEATING
°
Närvaro-
indikering
Aktuell temp.
Fig 4
Box 116 428 22 KÅLLERED SWEDEN
Tel +46 (0)31 720 02 00 Fax +46 (0)31 720 02 50
INSTRUKTION
Triac-regulator för steglös styrning
av elvärme
PULSER-DSP är en komplett steglös effektregulator för
elvärmestyrning med automatisk spänningsanpassning.
Omkopplingsbar för drift med inbyggd eller extern temperatur-
sensor.
Regulatorn arbetar steglöst genom tidsproportionell styrning -
Förhållandet mellan tilltid och fråntid avpassas efter det rådande
effektbehovet.
Reglerprincip
PULSER-DSP pulsar hela den tillkopplade effekten Till-Från.
Regulatorn anpassar medeleffekten till det rådande effektbehovet
genom att steglöst variera förhållandet mellan Till-tid och Från-tid.
Pulsperioden (= summan av Till-tid och Från-tid) är fast, 60 sek.
PULSER-DSP är en PI-regulator där Pband och I-tid är ställbara.
Den är nollgenomgångsstyrd för att eliminera radiostörningar.
PULSER-DSP är endast avsedd för elvärmestyrning. Regler-
principen gör att den inte kan användas till motor- eller belysnings-
styrning.
Den kan inte användas för styrning av 3-fas värmare.
Montering
Tag av locket genom att med en 3 mm bred mejsel trycka in
plasttungan i kåpans nedre gavel, vrida mejseln och samtidigt dra
locket utåt.
Skall PULSER-DSP användas med den inbyggda givaren monteras
den c:a 1,5m över golvet på plats med representativ temperatur.
Luften skall kunna cirkulera fritt kring apparaten utan att hindras av
dörrar eller möbler.
Använd skruv med skalldiameter max 5,5mm.
Fästhålen har c:c 60mm för att PULSER-DSP skall passa på
eldosa.
Montera PULSER-DSP lodrätt med kylflänsen uppåt och displayen
redåt.
OBS: PULSER-DSP avger c:a 15W förlustvärme som måste kunna
kylas bort.
OBS: Max omgivningstemp vid max installerad effekt: +30°C.
Omgivningstemperatur: 0 - 30°C. Icke kondenserande.
Kapslingsklass: IP30.
INSTRUKTION
Elinstallation
Installationen, som skall föregås av en allpolig brytare med ett
brytavstånd om minst 3 mm, skall utföras av behörig installatör.
Matningsspänning (fig 1)
Plint 1 och 4. Polaritetsoberoende.
Matningsspänning: 200...415V AC, 50 Hz. PULSER-DSP
anpassar sig automatiskt till den tillkopplade spänningen.
Max ström: 10A.
Belastning (fig 1)
Plint 2 och 3.
Resistiv en- eller två-fas värmare.
Max belastning: 2300W vid 230V (10A)
4000W vid 400V (10A)
Min belastning: 230W vid 230V (1A)
400W vid 400V (1A)
OBS: Kylflänsen är spänningsförande.
Givare (fig 2)
PULSER-DSP kan användas antingen med den inbyggda
givaren eller med en extern givare.
Extern givare
Plint 5 och 6. Polaritetsoberoende.
OBS: Inkoppling av extern givare detekteras automatiskt.
Finns extern givare tillkopplad används den som
temperaturgivare, annars används den inbyggda givaren.
OBS: PULSER-DSP-givarna har hög potential mot noll och jord
(>200V). Anslutning av extern givare skall alltså följa
gällande föreskrifter för nätspänningsinstallationer.
Närvarodetektering (fig 3)
Plint 5 och 7. Potentialfri slutning
PULSER-DSP har en ingång för anslutning av t. ex. en närvaro-
detektor eller annan kontaktfunktion. Är funktionen konfigurerad
arbetar regulatorn med två, individuellt ställbara börvärden.
Normalbörvärdet, aktivt då ingången är sluten och Reducerat
börvärde då ingången är öppen.
Symboler i displayen visar vilket börvärde som för tillfället gäller.
OBS: Ingången har hög potential mot noll och jord (>200V).
Anslutning av närvarogivare skall alltså följa gällande
föreskrifter för nätspänningsinstallationer.
