ZERLEGUNG DES SYSTEMS 4000
Zunächst ist gefährliche Spannung von den Anschlussklemmen zu trennen.
78
78
Abbildung 1:

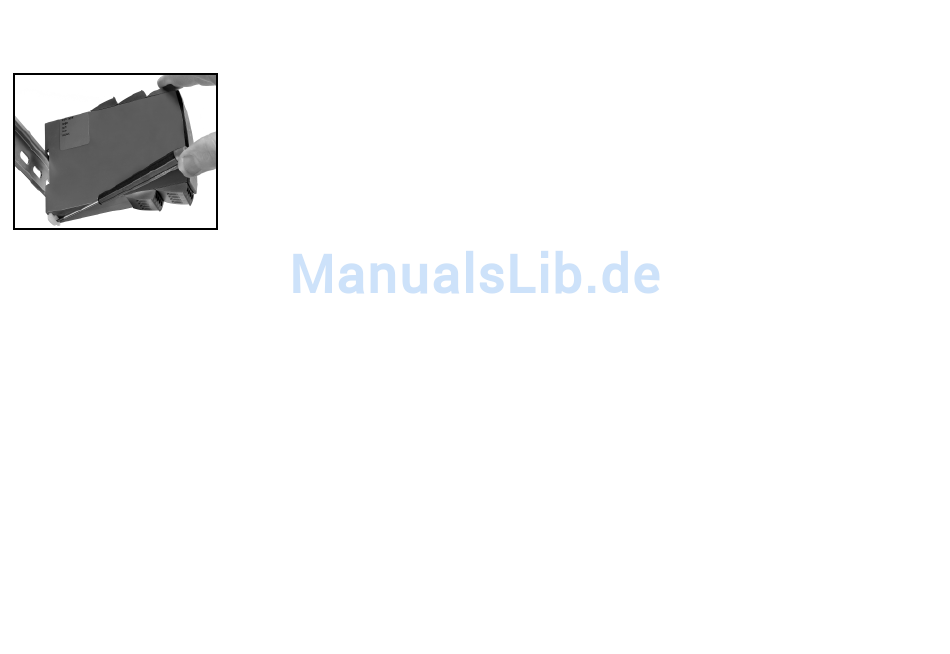

Das Modul wird von der DIN-
Schiene gelöst, indem man den
unteren Verschluss löst.
UNIVERSAL-MESSUMFORMER
PReasy 4114
• Eingang für WTH, TE, Ohm, Potmeter, mA und V
• 2-Draht-Versorgung > 16 V
• Montage auf DIN-Schiene oder Wand
• Ausgänge für Strom und Spannung
• Universelle Versorgung mit AC oder DC
Erweiterte Merkmale:
• Programmierbar mittels abnehmbare Frontdisplay (4501), Prozesskalibrierung,
Signalsimulierung, Passwortschutz, Fehlerdiagnose und Wahl von Hilfetext
auf mehreren Sprachen.
Verwendung:
• Elektronische, lineare Temperaturmessung mit Widerstandssensor oder
Thermoelementsensor.
• Umwandlung von linearer Widerstandsänderung in ein analoges Standard-
strom / -Spannungssignal, z. B. von Magnetventilen, Schmetterlingsventilen
oder lineare Bewegungen mit angeschlossene Potentio meter.
• Spannungsversorgung und Signaltrenner für 2-Draht-Messumformer.
• Prozesssteuerung mit standard Analogausgang.
• Galvanische Trennung von Analogsignalen und Messung von Signalen, die
nicht massegebunden sind.
• Das 4114 ist gemäß den strengsten Sicherheitsrichtlinien entwickelt und
somit in Installationen mit SIL 2 Applikationen einsetzbar.
Technische Merkmale:
• Wenn das 4114 in Kombination mit der Programmierfront eingesetzt wird,
können alle operativen Parameter der entsprechenden Applikation angepasst
werden. Das 4114 ist mit elektronischen Hardware-Schaltern ausgestattet und
es ist nicht notwendig das Gerät zur Einstellung von DIP-Schaltern zu öffnen.
• Eine grüne / rote Leuchtdiode in der Front des Gerätes zeigt den normalen
Betrieb und Fehlfunktionen an.
• Ständige Prüfung wichtiger Speicherdaten aus Sicherheitsgründen.
• 2,3 kVAC galvanische Trennung der 3 Ports.
