ZERLEGUNG DES SYSTEMS 5000
Zunächst ist gefährliche Spannung von den Anschlussklemmen zu trennen. Das
Modul wird von der DIN-Schiene gelöst, indem man den unteren Verschluss löst,
wie in Abb. 1 dargestellt. Die Platine wird daraufhin herausgenommen, indem
man den oberen Verschluss anhebt und gleichzeitig die Frontabdeckung heraus-
zieht (siehe Abb. 2).
Jetzt können Schalter und Überbrücker verändert werden. Der Program-
mierungsstecker wird zugänglich, indem man die Frontabdeckung öffnet, wie
in Abb. 3 gezeigt.

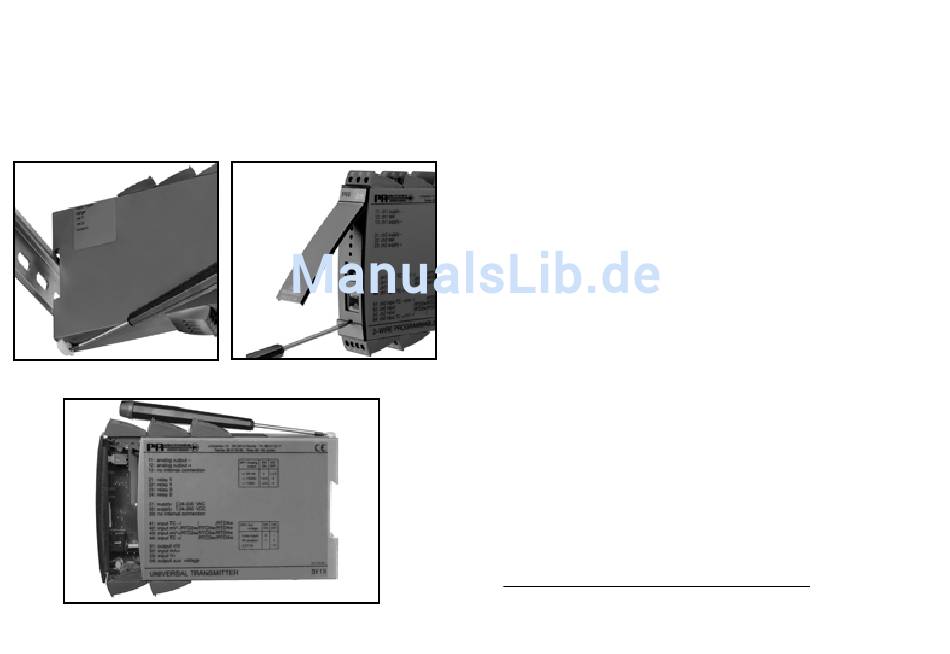

Abb.1: Lösen aus der DIN-Schiene.
Abb. 2: Herausnehmen der Platine.
54
Abb. 3: Zugang zum Programmierungs-
stecker.
PROGRAMMIERBARER
MESSUMFORMER 5114
Eingang: WTH, TE, mV, lin. Widerstand, mA und V
Galvanisch isoliert, 3,75 kVAC, drei Anschlüsse
Strom- und Spannungsausgang
Universelle Spannungsversorgung
Ein- und Zweikanalversionen
2-Draht-Versorgung > 18 V in Ex-Zone 0
VERWENDUNG:
Elektronische Temperaturmessung mit Widerstandssensor oder Thermo-
elementsensor. • Ex-Barriere für Temperaturfühler, Potentiometer und Strom- /
Spannungssignale. • Explosionsgeschützte Stromversorgung für 2-Draht
Messwertgeber in den Bereichen 0, 1 oder 2. • Verstärkung von mV-Sig-
nalen. • Umformung von linearer Widerstandsänderung. • Galvanische Trennung
von Analogsignalen. • Messung von Signalen, die nicht massegebunden sind.
• Linearisierung von nichtlinearen Ω-, mV-, mA- oder V-Signalen. • Trennung von
Stromkreisen in PELV/SELV-Installationen. • Besonders geeignet dort, wo man
das Ausgangsstromsignal entweder als Standardstromsignal oder als 2-Draht-
Signal abgeben will.
TECHNISCHE MERKMALE:
Das Gerät ist auf einem Mikroprozessorkern aufgebaut, der eine effiziente
Programmabwicklung sichert. Die Grundkalibrierungsdaten und die jeweilige
Einstellung sind in einem EEPROM gespeichert. Somit können die Werte nicht
verloren gehen und auch nicht bei spannungslosem Zustand geändert werden.
Die Zweikanalversion besitzt volle galvanische Trennung zwischen den beiden
Kanälen. Mittels Überbrückern auf der Platine kann der Eingang in der Standard-
ausführung entweder auf Temperatur- oder Strom- / Spannungseingang program-
miert werden. Dies bedeutet, dass der eine Kanal z.B. als Temperaturumformer
und der andere als Isolationsverstärker arbeiten kann. Messbereich, Signalpa-
rameter und Ausgangsmessspanne werden auf die jeweilige Aufgabe mit Hilfe
®
eines Windows
95/98/-NT-basierten PCs und PR electronics A/S-Kommunika-
tionsschnittstelle Loop Link 5905 konfiguriert.
EINGANGSTYPEN:
Temperatureingang - Überbrücker in Position 1:
Thermoelementeingang (TC) für Standard-Thermoelemente vom Typ B, E, J, K, L,
N, R, S, T, U, W3, W5 nach Norm IEC 584, DIN 43710 und ASTM E988-90.
