Projektierung
18
Beispiel: I
10
8
6
4
2
1
40
20
10
8
6
4
2
1
0.8
0.6
0.4
0.2
0.1
1

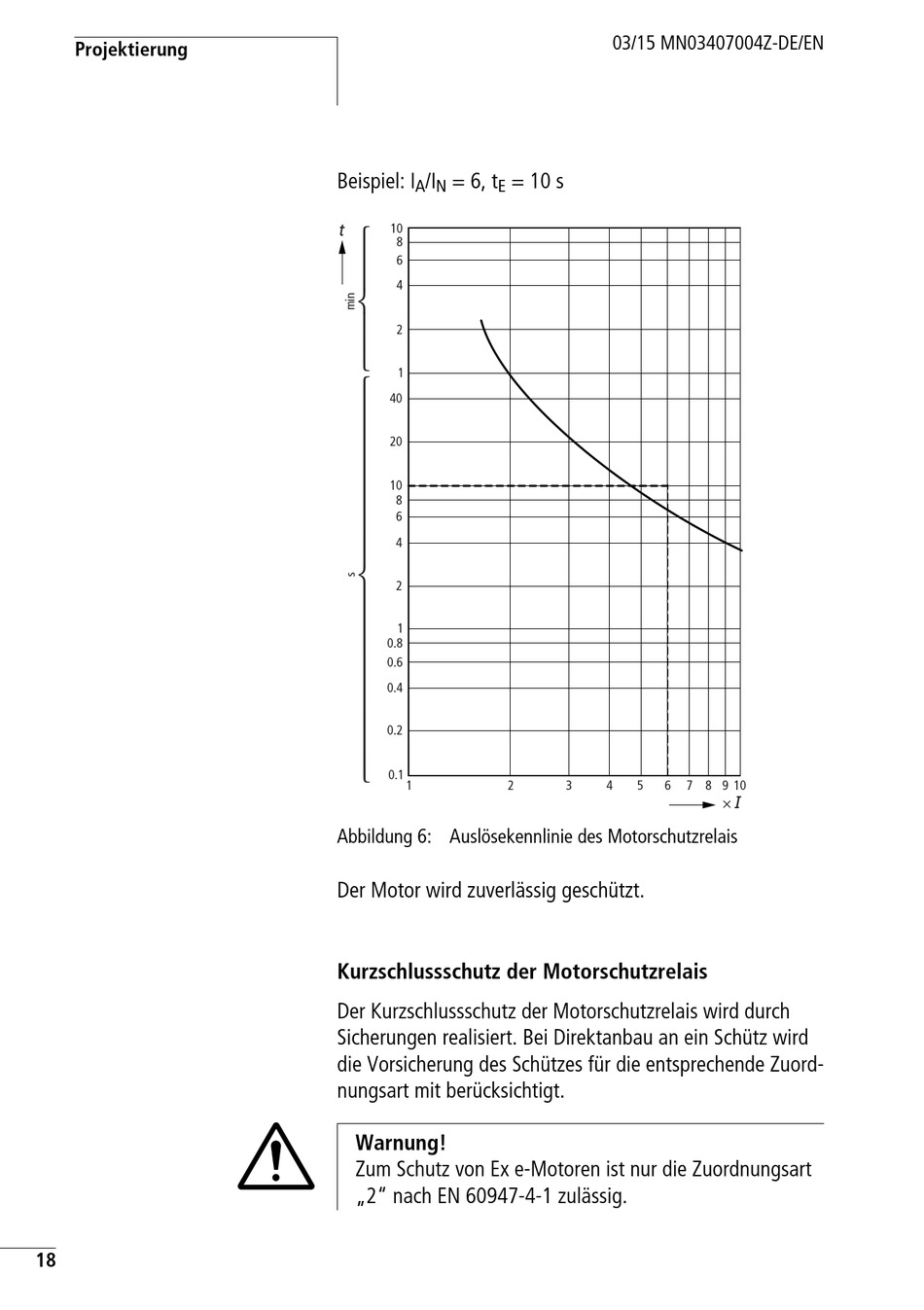

Abbildung 6: Auslösekennlinie des Motorschutzrelais
Der Motor wird zuverlässig geschützt.
Kurzschlussschutz der Motorschutzrelais
Der Kurzschlussschutz der Motorschutzrelais wird durch
Sicherungen realisiert. Bei Direktanbau an ein Schütz wird
die Vorsicherung des Schützes für die entsprechende Zuord-
nungsart mit berücksichtigt.
i
Warnung!
Zum Schutz von Ex e-Motoren ist nur die Zuordnungsart
„2" nach EN 60947-4-1 zulässig.
/I
= 6, t
= 10 s
A
N
E
2
3
03/15 MN03407004Z-DE/EN
4
5
6
7 8 9 10
1
