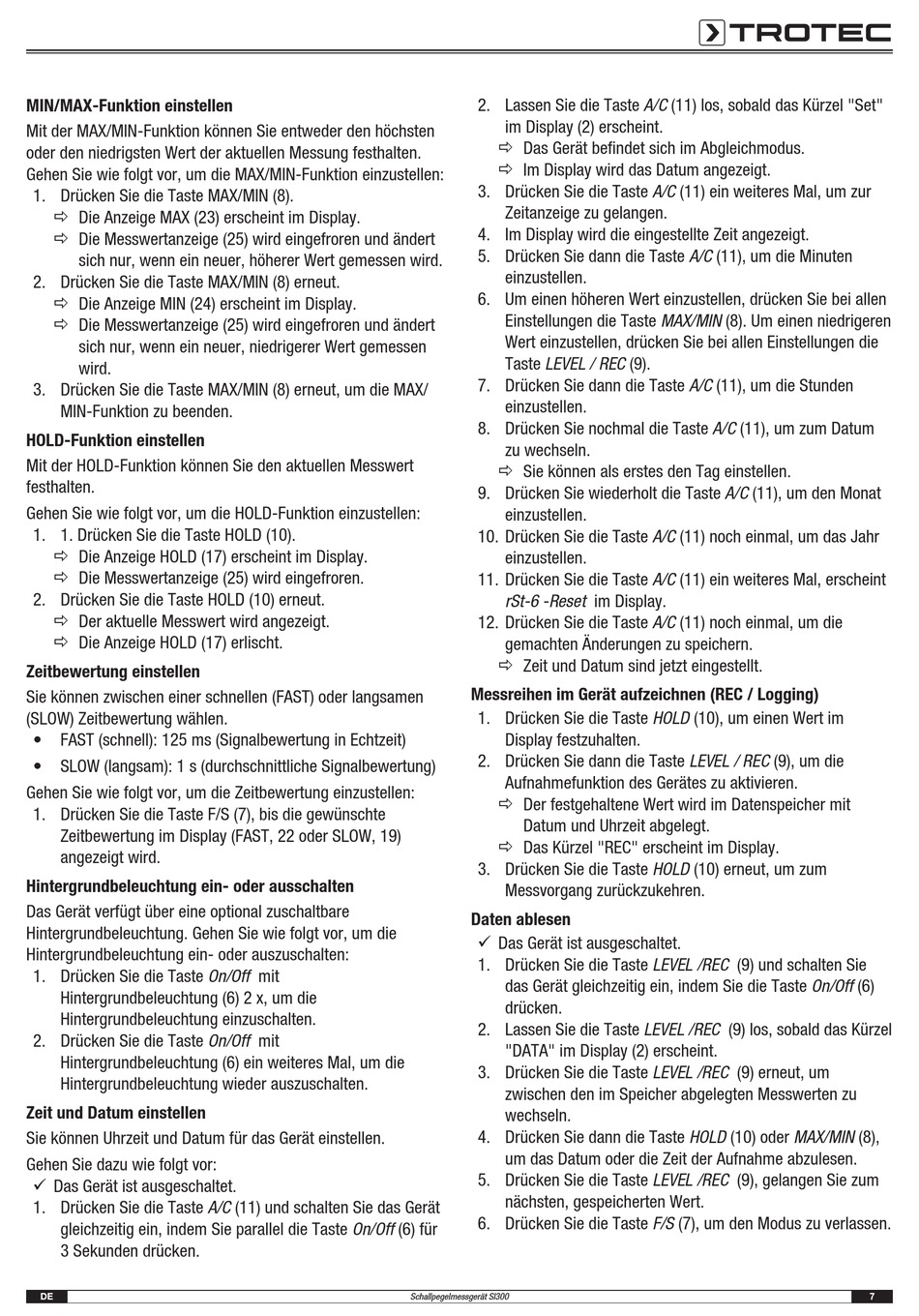

Trotec SL300 Bedienungsanleitung Seite 7

MIN/MAX-Funktion einstellen
Mit der MAX/MIN-Funktion können Sie entweder den höchsten
oder den niedrigsten Wert der aktuellen Messung festhalten.
Gehen Sie wie folgt vor, um die MAX/MIN-Funktion einzustellen:
1. Drücken Sie die Taste MAX/MIN (8).
ð Die Anzeige MAX (23) erscheint im Display.
ð Die Messwertanzeige (25) wird eingefroren und ändert
sich nur, wenn ein neuer, höherer Wert gemessen wird.
2. Drücken Sie die Taste MAX/MIN (8) erneut.
ð Die Anzeige MIN (24) erscheint im Display.
ð Die Messwertanzeige (25) wird eingefroren und ändert
sich nur, wenn ein neuer, niedrigerer Wert gemessen
wird.
3. Drücken Sie die Taste MAX/MIN (8) erneut, um die MAX/
MIN-Funktion zu beenden.
HOLD-Funktion einstellen
Mit der HOLD-Funktion können Sie den aktuellen Messwert
festhalten.
Gehen Sie wie folgt vor, um die HOLD-Funktion einzustellen:
1. 1. Drücken Sie die Taste HOLD (10).
ð Die Anzeige HOLD (17) erscheint im Display.
ð Die Messwertanzeige (25) wird eingefroren.
2. Drücken Sie die Taste HOLD (10) erneut.
ð Der aktuelle Messwert wird angezeigt.
ð Die Anzeige HOLD (17) erlischt.
Zeitbewertung einstellen
Sie können zwischen einer schnellen (FAST) oder langsamen
(SLOW) Zeitbewertung wählen.
• FAST (schnell): 125 ms (Signalbewertung in Echtzeit)
• SLOW (langsam): 1 s (durchschnittliche Signalbewertung)
Gehen Sie wie folgt vor, um die Zeitbewertung einzustellen:
1. Drücken Sie die Taste F/S (7), bis die gewünschte
Zeitbewertung im Display (FAST, 22 oder SLOW, 19)
angezeigt wird.
Hintergrundbeleuchtung ein- oder ausschalten
Das Gerät verfügt über eine optional zuschaltbare
Hintergrundbeleuchtung. Gehen Sie wie folgt vor, um die
Hintergrundbeleuchtung ein- oder auszuschalten:
1. Drücken Sie die Taste On/Off mit
Hintergrundbeleuchtung (6) 2 x, um die
Hintergrundbeleuchtung einzuschalten.
2. Drücken Sie die Taste On/Off mit
Hintergrundbeleuchtung (6) ein weiteres Mal, um die
Hintergrundbeleuchtung wieder auszuschalten.
Zeit und Datum einstellen
Sie können Uhrzeit und Datum für das Gerät einstellen.
Gehen Sie dazu wie folgt vor:
ü Das Gerät ist ausgeschaltet.
1. Drücken Sie die Taste A/C (11) und schalten Sie das Gerät
gleichzeitig ein, indem Sie parallel die Taste On/Off (6) für
3 Sekunden drücken.
DE
2. Lassen Sie die Taste A/C (11) los, sobald das Kürzel "Set"
im Display (2) erscheint.
ð Das Gerät befindet sich im Abgleichmodus.
ð Im Display wird das Datum angezeigt.
3. Drücken Sie die Taste A/C (11) ein weiteres Mal, um zur
Zeitanzeige zu gelangen.
4. Im Display wird die eingestellte Zeit angezeigt.
5. Drücken Sie dann die Taste A/C (11), um die Minuten
einzustellen.
6. Um einen höheren Wert einzustellen, drücken Sie bei allen
Einstellungen die Taste MAX/MIN (8). Um einen niedrigeren
Wert einzustellen, drücken Sie bei allen Einstellungen die
Taste LEVEL / REC (9).
7. Drücken Sie dann die Taste A/C (11), um die Stunden
einzustellen.
8. Drücken Sie nochmal die Taste A/C (11), um zum Datum
zu wechseln.
ð Sie können als erstes den Tag einstellen.
9. Drücken Sie wiederholt die Taste A/C (11), um den Monat
einzustellen.
10. Drücken Sie die Taste A/C (11) noch einmal, um das Jahr
einzustellen.
11. Drücken Sie die Taste A/C (11) ein weiteres Mal, erscheint
rSt-6 -Reset im Display.
12. Drücken Sie die Taste A/C (11) noch einmal, um die
gemachten Änderungen zu speichern.
ð Zeit und Datum sind jetzt eingestellt.
Messreihen im Gerät aufzeichnen (REC / Logging)
1. Drücken Sie die Taste HOLD (10), um einen Wert im
Display festzuhalten.
2. Drücken Sie dann die Taste LEVEL / REC (9), um die
Aufnahmefunktion des Gerätes zu aktivieren.
ð Der festgehaltene Wert wird im Datenspeicher mit
Datum und Uhrzeit abgelegt.
ð Das Kürzel "REC" erscheint im Display.
3. Drücken Sie die Taste HOLD (10) erneut, um zum
Messvorgang zurückzukehren.
Daten ablesen
ü Das Gerät ist ausgeschaltet.
1. Drücken Sie die Taste LEVEL /REC (9) und schalten Sie
das Gerät gleichzeitig ein, indem Sie die Taste On/Off (6)
drücken.
2. Lassen Sie die Taste LEVEL /REC (9) los, sobald das Kürzel
"DATA" im Display (2) erscheint.
3. Drücken Sie die Taste LEVEL /REC (9) erneut, um
zwischen den im Speicher abgelegten Messwerten zu
wechseln.
4. Drücken Sie dann die Taste HOLD (10) oder MAX/MIN (8),
um das Datum oder die Zeit der Aufnahme abzulesen.
5. Drücken Sie die Taste LEVEL /REC (9), gelangen Sie zum
nächsten, gespeicherten Wert.
6. Drücken Sie die Taste F/S (7), um den Modus zu verlassen.
Schallpegelmessgerät Sl300 7
