Trotec SL300 Bedienungsanleitung Seite 4

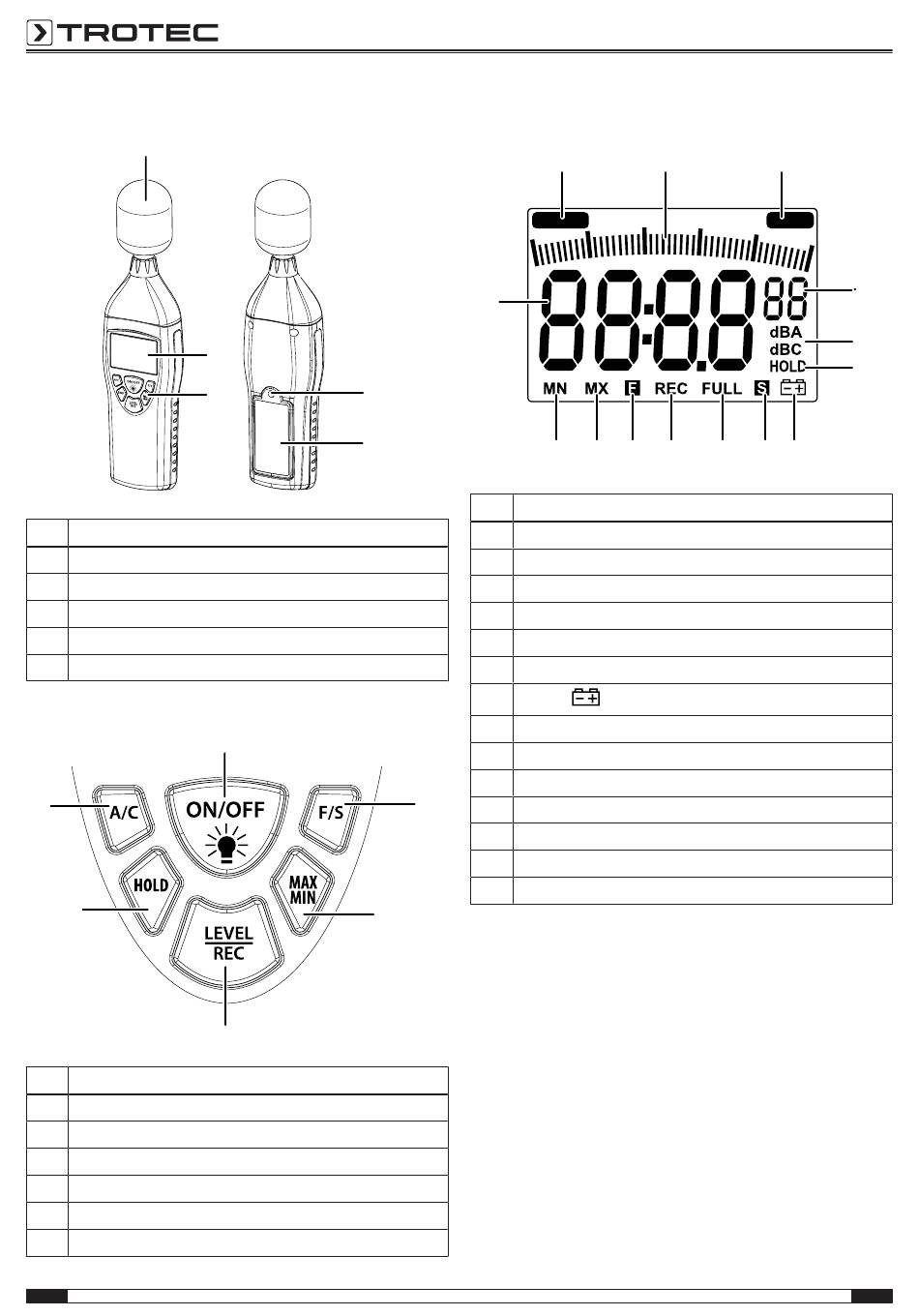

Gerätedarstellung
1
Nr. Bezeichnung
1 Messsonde mit Schutzkappe
2 Display
3 Bedienfeld
4 Stativgewinde
5 Batteriefach mit Deckel
Bedienfeld
11
10
Nr. Bezeichnung
6 Taste On/Off mit Hintergrundbeleuchtung
7 Taste F/S
8 Taste MAX/MIN
9 Taste LEVEL / REC
10 Taste HOLD
11 Taste A/C
4
2
4
3
5
6
8
9
Display
12
UNDER
25
24
Nr. Bezeichnung
12 Anzeige UNDER (Messbereich unterschritten)
13 Anzeige Skala
14 Anzeige OVER (Messbereich überschritten)
15 Anzeige Messbereichswahl (01-04)
16 Anzeige dBA / dBC (Anzeige in dBA oder dBC)
17 Anzeige HOLD (gemessener Wert wird verzeichnet)
18
Anzeige
19 Anzeige S (langsame Reaktionszeit)
20 Anzeige FULL (Speicher voll)
21 Anzeige REC (Messvorgang findet statt)
7
22 Anzeige F (schnelle Reaktionszeit)
23 Anzeige MAX (Höchstwert)
24 Anzeige MIN (Tiefstwert)
25 Messwertanzeige
Schallpegelmessgerät Sl300
13
23 22 21 20 19 18
(Batterie ist schwach)
14
OVER
15
16
17
DE
