Rumpf:

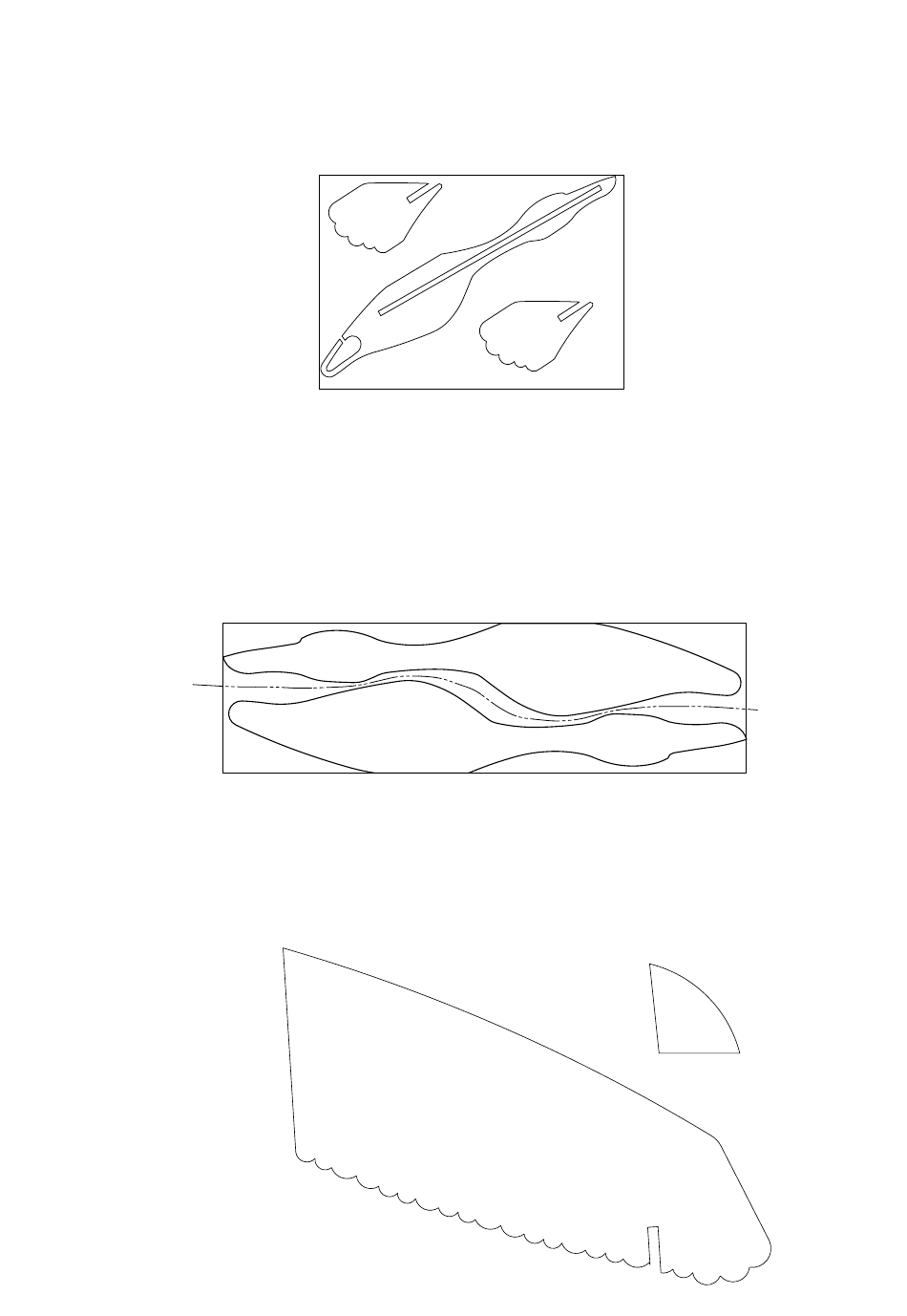

1. Die Schablone für den Rumpf (1/s. Seite 7) und den Leitwerken (4) ausschneiden und an der Trennlinie zusammen-
fügen. Rumpfkontur nach Schablone auf eine 6 mm Hartschaumplatte übertragen.
Gemäß Zeichnung, mit einem scharfen, spitzen Messer den Rumpf 1 ausschneiden.
2. Die Verstärkungsleiste 2 mit Weißleim in den Schlitz des Rumpfes einleimen und trocknen lassen.
3. Nach Zeichnung die Rumpfbeplankungen (3) 2x auf das Balsabrett 2 x 100x 350 mm übertragen. Das Brett entlang
der Kontur trennen.
Den Rumpf (1) einseitig dünn mit Weißleim bestreichen und auf einen Balsazuschnitt der Beplankung (3) legen.
Bis zum Trocknen mit Gewichten beschweren (Bücher o.ä.).
Nach dem Trocknen an der Rumpfkontur entlang mit einem scharfen Messer das überstehende Balsa entfernen.
Nun die andere Seite des Rumpfes mit Weißleim dünn bestreichen und ebenso auf den zweiten Balsazuschnitt
l egen. Auch dieses wieder mit Gewichten bis zum Trocknen beschweren. Anschließend das überstehende Balsa an
der Rumpfkontur entlang mit einem scharfen Messer entfernen und die Kanten leicht beschleifen.
hier trennen
Leitwerke und Flügel
4. Die Leitwerke (4) aus dem Plattenrest (s. Arbeitsschritt 1) schneiden.
5. Die Kontur der beiden Flügelhälften (5) mit der Schablone (s. Seite 5) auf die beiden Hartschaumplatten übertragen und sauber
ausschneiden.
6. Die 6°-Schablone auf einen Plattenrest übertragen und ausschneiden.
2
BAUANLEITUNG
4
1
1
3
5
4
3
6°-Schablone
hier trennen
D107894#1
