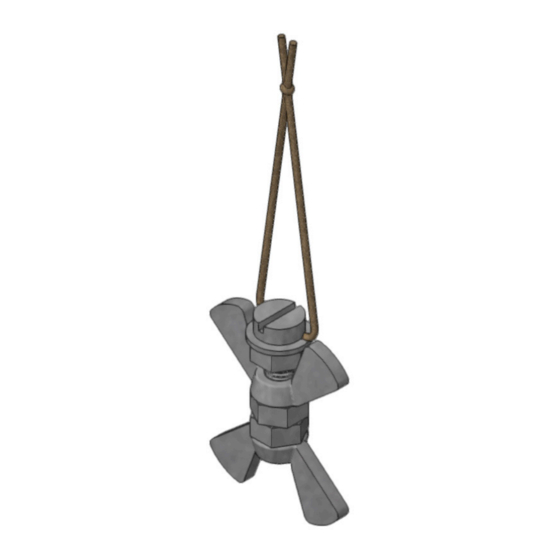

Schlüsselanhänger Schraubenmännchen

Bei den OPITEC Werkpackungen handelt es sich nach Fertigstellung nicht um Artikel mit

Spielzeugcharakter allgemein handelsüblicher Art, sondern um Lehr- und Lernmittel als Un-

terstützung der pädagogischen Arbeit. Dieser Bausatz darf von Kindern und Jugendlichen

nur unter Anleitung und Aufsicht von sachkundigen Erwachsenen gebaut und betrieben

werden. Für Kinder unter 36 Monaten nicht geeignet. Erstickungsgefahr!

Stückliste

Zylinderkopfschraube

Sechskantmutter

Flügelmutter

Unterlegscheibe

Kordel

124.889

Hinweis

Stückzahl

Benötigtes Werkzeug:

Schere

Maße (mm)

M4x20

ø9 / ø4,3 innen

ø1x2000

Lineal

Bleistift

Schraubendreher

Schraubenschlüssel

Bezeichnung

Körper, Hut

Körper, Körper

Arme, Beine

Hut

Teile-Nr.

Seite 1 Schraubendreher Schraubenschlüssel Hinweis Bei den OPITEC Werkpackungen handelt es sich nach Fertigstellung nicht um Artikel mit Spielzeugcharakter allgemein handelsüblicher Art, sondern um Lehr- und Lernmittel als Un- terstützung der pädagogischen Arbeit. Dieser Bausatz darf von Kindern und Jugendlichen nur unter Anleitung und Aufsicht von sachkundigen Erwachsenen gebaut und betrieben werden.
Seite 2 Bauanleitung 124889 Schlüsselanhänger Schraubenmännchen Der Inhalt dieser Werkpackung reicht für insgesamt zehn „Schlüsse- lanhänger Schraubenmännchen“. In den folgenden Schritten wird der Aufbau für ein Schraubenmännchen dargestellt und erklärt. Unterlegscheibe (4) und Sechskantmutter (2) auf die Zylinderkopfschrau- be (1) aufschrauben. Von der Kordel (5) ein ca. 150 mm langes Stück abscheiden und zwischen Die Sechskantmutter (2) gegen den Schraubenkopf verschrauben.
Seite 3 Bauanleitung 124889 Schlüsselanhänger Schraubenmännchen Die Sechskantmutter (2) gegen die untere Flügelmutter (3) verschrauben. Sechskantmutter (2) gegen die untere Sechskantmutter verschrauben. Die obere Flügelmutter (3), wie abgebildet, ausrichten. FERTIG!
